L ogique de fonctionnement
Fonctionnement avec logique "Pas-à-Pas" (DP1=OFF DP2=ON)
Une commande de Start fait partir le mouvement, une commande suivante arrête le mouvement, une ultérieure commande de Start fait inverser le
mouvement (sens de la marche).
Fonctionnement avec "Fermeture automatique" (DP1=ON DP2=ON)
Une fois que le portail a atteint l'ouverture, il fermera automatiquement après le temps de pause affiché. Une commande de Start fournie pendant
la pause interrompt le cycle de travail et le portail ne ferme pas automatiquement. L'intervention de la Photocellule pendant le temps de pause le
recharge en allongeant la période précédant la fermeture automatique.
Fonctionnement avec logique "Copropriété" (DP1=pas influent DP2=OFF DP3=pas influent)
Une fois que le portail a atteint l'ouverture, il fermera après le temps de pause affiché. Une commande de Start fournie pendant l'ouverture n'est
pas influent. Une commande de Start fournie pendant la fermeture provoque l'arrêt et l'inversion de la marche après 1,5 sec.. L'intervention de la
Photocellule ou une commande de Start fournie pendant le temps de pause allonge la période précédant la fermeture automatique.
ATTENTION: après chaque modification de la logique de fonctionnement, éteindre et rétablir l'alimentation de la carte pour la rendre
active la modification.
Fonctionnement avec "Fermeture immédiate" (DP3=ON
En phase d'ouverture et dans la période de pause, après avoir passé la photocellule, il détermine l'arrêt et, après 1,5 sec., la fermeture du portail.
Programmation
Apprentissage codes des radiocommande
Pour introduire un code de Start, appuyer une vois sur le bouton P1. Pour introduire un code de Start piéton, appuyer deux vois sur le bouton P1.
Pour introduire un code de Lumière de service, appuyer trois fois sur le bouton P1. Chaque fois que le bouton P1 est appuyée, le led DL1 émet un
bref clignotement. Après 3 secondes à partir de la dernière pression de P1, le led DL1 s'allume avec lumière fixe. Ensuite appuyer sur le bouton
de la radiocommande qui doit être mémorisé. Le led DL1 s'éteindra, en signalant que le code a été mémorisé. En cas de reconnaissance du code
manquée le led DL1 reste allumé pendant 10 sec., après il s'éteindra automatiquement.
Effacement de tous les codes de la mémoire
Maintenir pressée le bouton P1 pendant 10 sec. jusqu'à quand le led DL1 s'éteindre.
Programmation temps de Pause
Pour programmer le temps de pause, appuyer une fois sur le bouton P2. Le led DL1 émet un bref clignotement et, après 3 sec., s'allume avec
lumière fixe. Laisser écouler le temps désirée et appuyer de nouveau sur le bouton P2.
Programmation du temps de travail du moteur
Régler le trimmer RV1 au maximum dans le sens horaire. S'assurer que le portail est complètement fermé. Appuyer sur la touche P3 pendant
environ 3 sec., le led DL1 s'allume avec lumière fixe et le portail ouvre à vitesse réduite jusqu'à rejoindre la fin de course d'ouverture. Le portail
s'arrête et, après 1 sec., ferme à la vitesse nominale jusqu'à atteindre la fin de course de fermeture. Le Led DL1 s'éteint en signalant la fin de la
programmation. Le programme calcule automatiquement le point de début ralentissement (1/8 de la course). Pour le modifier, en programmation
appuyer sur la touche P3 dans le point désiré pendant la phase de fermeture.
Données techniques
Dimensions et Poids: 103 x 138 x 45 mm - 0,46 Kg
Tension d'alimentation: 230 Vac + / - 10%
Puissance électrique absorbée au repos: 1 W environ
Température de fonctionnement: de 0 à + 60 °C
Alimentation du moteur monophasé: 230 Vac 1 HP max.
Alimentation du clignotant: 230 Vac 40 W max.
Alimentation de la lumière de service: 230 Vac 100 W max.
Alimentation de la serrure électrique: 12 Vac 15 W max.
Alimentation des accessoires: 24 Vac 3 W max.
Programmation du temps de pause: de 1 à 300 secondes
DECLARATION DE CONFORMITE
Description du tableau électronique:
Modèle:
CTR310
Normes appliquées:
EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1
Laboratoire d'essai:
NEMKO SPA
Le fabricant déclare que les produits ci-dessus indiqués sont conformes aux normes prévues par les directives 2004/108/EC et 2006/95/EC.
Date: 15-07-2020

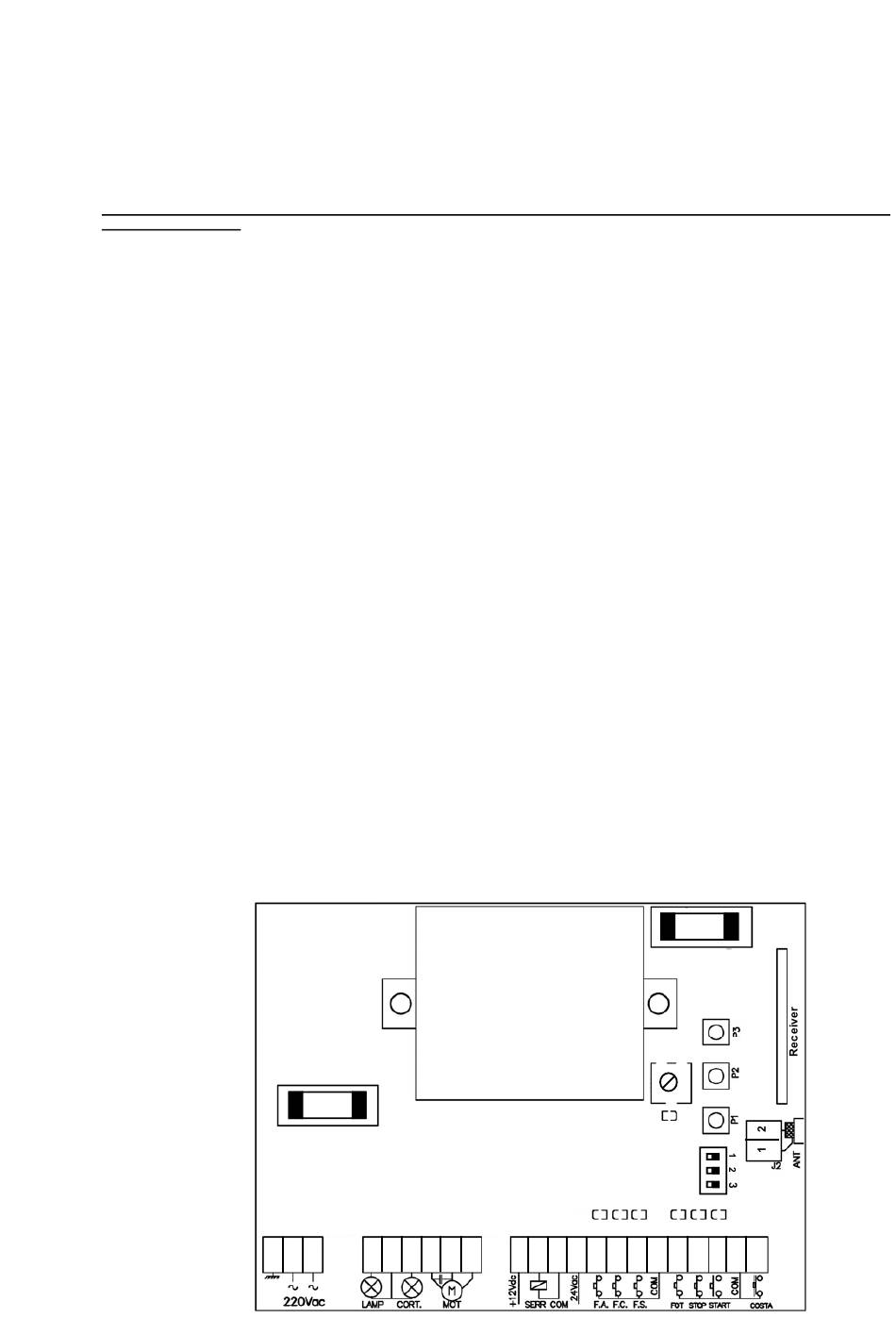

CONNECTIONS
DP2=ON)
Tableau électronique pour la commande de 1 moteur asynchrones monophasés 230Vac destiné à
l'automation d'un portail coulissante.
230V
F1
J5
J3
1
2
3
1
2
3
DL3 DL4 DL5
4
5
6
1
2
3
4
5
24V
F2
RV1
DL1
DP1
DL6 DL2 DL7
6
7
8
9 10 11 12 13 J4
