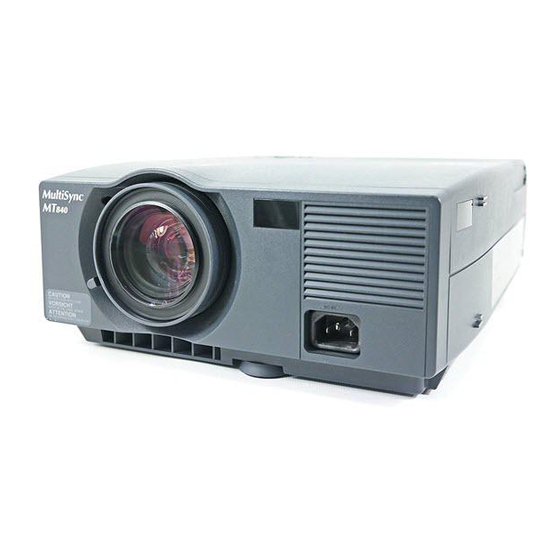

- Page 1 MultiSync MT840/MT1040/MT1045 Projecteur LCD Manuel d’utilisation Français...
- Page 2 GSGV: Veuillez lire ce manuel avec attention avant d’utiliser votre projecteur NEC MultiSync MT840/MT1040/MT1045 et gardez Le niveau de pression sonore est inférieur à 70 dB (A) ce manuel à portée de main afin de pouvoir y recourir facilement.
- Page 3 être éparpillées dans le compartiment de la lampe.Ne les touchez pas car elles peuvent vous blesser. Dans ce cas, contactez votre revendeur NEC afin de procéder au remplacement de la lampe. • Laisse au-moins UNE minute d’intervalle après avoir éteint le projecteur.
- Page 4 Si quelque chose est tombée à l’intérieur de votre projecteur, débranchez-le immédiatement et faites retirer l’objet par une personne qualifiée de la maintenance NEC. 3. Ne placez aucun liquide sur votre projecteur. Avertissements •...
- Page 5 Introduction au projecteur MultiSync MT840/MT1040/MT1045 ....F-6 Papier peint ............F-23 Comment mettre en marche ........F-6 Sélection du signal ........... F-23 Se familiariser avec votre projecteur MultiSync MT840/MT1040/MT1045 ..F-7 Démarrage Auto ..........F-23 Caractéristiques avant ..........F-7 Gestion d’énergie ..........F-23 Caractéristiques arrière ...........
- Page 6 La télécommande peut être utilisée sans câble. *2 Une image XGA (1024 768) est convertie en une image claire et nette 800 600 avec AccuBlend de NEC Technologies sur le MT840. Fonctions que vous apprécierez: *3 Une image XGA (1280 1024) est convertie en une image claire et •...
- Page 7 Se familiariser avec votre projecteur MT840/MT1040/MT1045 Caractéristiques avant Commandes Anneau de zoom Borne USB souris Capteur de télécommande Capteur de télécommande Capot du filtre Fente d’accés à la carte PC Fente pour systéme de sécurite Entrée d’alimentation CA Kensington MicroSaver Connectez la fiche à...
- Page 8 Caractéristiques dessus SOURCE AUTO ADJUST SELECT STATUS ON/OFF POWER 1 Touche de source (SOURCE) 7 Témoins d’état (STATUS) Utilisez cette touche pour sélectionner une source vidéo telle que micro- Quand cela s’allume tout te temps en rouge, cela avertit que la lampe de projection ordinateur, magnétoscope, lecteur DVD ou visionneuse de carte PC (carte a dépassé...
- Page 9 Utilisez ce port pour faire fonctionner les fonctions de votre souris de micro-ordinateur tandis la prise jack du canal sonore de droite n’est disponible que pour une source à partir d’une télécommande universelle NEC. Lorsque votre micro-ordinateur est de composants vidéo.
- Page 10 Caractéristiques de la télécommande Télécommande universelle REMARQUE: Si vous utilisez un ordinateur Macintosh, vous pouvez cliquer indifférement la touche droite ou gauche pour activer la souris. 1 Touche de la source (SOURCE) Appuyez sur cette touche pour sélectionner une source vidéo. 2 Touche d’alignement automatique (AUTO ADJUST) Utilisez cette touche pour aligner la position-H/V et Horloge/Phase du pixel pour une image optimale.
- Page 11 Portée de fonctionnement 11 Sous tension et hors circuit (OFF/ON) Si l’alimentation est appliquée, vous pouvez utiliser cette touche pour allumer et éteindre votre projecteur. REMARQUE: Pour éteindre le projecteur, maintenez enfoncé cette touche (OFF) pendant au-moins 2 secondes. 12 LED Clignote lorsque n’importe quella touche est enfoncée.
- Page 12 3. Assurez-vous que le projecteur est perpendiculaire à l’écran. Installation de votre projecteur Vue de dessus Votre projecteur MultiSync MT840/MT1040/MT1045 est facile à Écran installer et à utiliser. Cependant avant de commencer, vous devez en premier lieu: 1.
- Page 13 Tableau de distances Distance de projection Écran (pouces) Haut de l’écran Centre de l’écran Angle de projection (U) P=2.89”(73.5mm) Base du projecteur Bas de l’écran Centre de l’objectif MT840 Taille de l’écran D Diagonale (pouce) Largeur(H) (pouce) Hauteur(V) (pouce) Agrandissement K 23.1 30.8 46.2...
- Page 14 Contactez votre revendeur blessé et le projecteur d’être sérieusement endommagé. NEC si vous avez besoin d’un miroir. Si vous utilisez un miroir et • N’utilisez pas le projecteur lorsque la température varie sur que votre image est inversée, utilisez les touches “Menu” et une forte amplitude.
- Page 15 Le fait de connecter votre PC ou ordinateur Macintosh à votre projecteur portable avant d’allumer l’ordinateur portable. Dans la plupart des MultiSync MT840 (SVGA)/MT1040 et MT1045 (XGA) vous permet cas le signal ne peut pas être émis de la sortie RGB sauf si l’ordinateur de projeter l’image écran de votre ordinateur pour une présentation...
- Page 16 REMARQUE: Reportez-vous au manuel d’utilisation du lecteur DVD Lors de l’utilisation d’un Macintosh avec le projecteur, réglez les pour de plus amples informations sur les exigences de sortie vidéo commutateurs DIP de l’adaptateur à broche fourni en fonction de la du lecteur DVD.
- Page 17 3.FONCTIONNEMENT Cette section décrit comment sélectionner un ordinateur ou une source 2. Appuyez sur les touches de la carte de télécommande, le vidéo, comment ajuster l’image, et comment personnaliser les réglages cousinet de la souris sur la télécommande universelle optionnelle du menu ou du projecteur.
- Page 18 Arborescence de menus Sous menu Éléments Sources ajustables Menu principal Sélection de source RGB 1 Menu Principal Sélection de source RGB 2 Luminosité R, V, C Adjustements Contraste R, V, C Video Couleur V, C Options de l'image S-Video Teinte V, C Piqué...
- Page 19 Éléments du menu: Onglet Touche Fermer Barre de titre Réglage Page1 Page2 Page3 Page4 Orientation Sélection de la source Mettre en Avant sol surbrillance Automatique RGB 1 Triangle plein Automatique RGB 2 Papier peint Automatique Vidéo Bleu S-Vidéo Automatique Touche Annuler Annuler Touche OK Réglage...
- Page 20 Description et fonctions des menus Sélectioner:Affiche une liste de dossiers pendant la lecture. Supprimer:Supprime une (des) diapo(s) capturée(s) ou toutes les Sélection de la source diapos capturées dans le dossier sélectionné. Vous permet de sélectionner une source vidéo Sélection de source Visionner: Cache la barre d’outils pendant la lecture.
- Page 21 à l’aide de la Technologie Advanced le haut de l’écran plus long ou plus court identique au bas. Utilisez la AccuBlend Intelligent Pixel Blending NEC. touche de la barre de déplacement pour corriger la distorsion La position et la stabilité...
- Page 22 Mode vidéo Options du projecteur Vous permet de définir les préférences et Options du projecteur Mode vidéo les autres options. Menu Gamma Réglage Réduction de bruit Matrice couleur Menu Menu Gamma: Lange Gamma Affichage source Français Activé Désact. Normal Naturel 1 Naturel 2 Pointeur pour project Utilisez la touche...
- Page 23 Réglage [Page2] Vous permet de régler les options. Réglage Appuyez sur “OK” pour sauvegarder vos changements pour toutes Page1 Page2 Page3 Page4 les fonctions de la Page1, Page2, Page3 et Page4. [Page1] Souris Démarrage automatique Bouton Main droite Main gauche Gestion d' énergie Réglage Sensibilité...
- Page 24 [Page 3] Options de la visionneuse de carte PC Mode Démarrage Réglage Définit la condition de démarrage lorsque l’entrée de la Page1 Page2 Page3 Page4 visionneuse de carte PC est sélectionnée sur le projecteur. Afficher liste de dossiers Sélecttion du mode S-vidéo Capteur de télécomma Lorsque l’entrée Visionneuse de carte PC est sélectionnée sur le projecteur, les listes de dossiers seront affichées et cela vous permet...
- Page 25 La barre d’outils comprend les touches suivantes: Tableau noir (disponible uniquement lors de l’utilisation d’une souris USB) Geler Fournit la barre d’outils pour produire des dessins à main lerée. Déplacer Capture Quitter Stylo: Clic gauche et déplacer pour dessiner. Clic droit pour afficher la palette de stylo contenant quatre lignes de Déplacer:Déplace la barre d’outils.
- Page 26 Utiliser la fonction Visionneuse de carte PC Insérer la carte PC • Tenez la carte PC horizontalement et insérez-la lentement dans l’emplacement de carte avec sa face vers le haut. REMARQUE: • La touche d’éjection sort dès que la carte PC a été insérée à Lors de l’utilisation du logiciel fourni (CD-ROM) fond.
- Page 27 L’installation risque de ne pas être effectuée correctement si * Sélectionnez [Démarrage]-[Programmes]-[OUTILS PROJECTEUR certaines applications sont en cours. NEC]-[Utilitaire de visionneuse de carte PC 1.0]. Installation Installez le logiciel de la visionneuse comme décrit ci-dessous. Pour quitter l’installation avant la fin, appuyez sur la touche “An- nuler”, puis suivez les instructions dans la boîte de dialogue.
- Page 28 Utilisation de la fonction de visionneuse de carte La barre d’outils comporte les touches suivantes: PC à partir du projecteur (lecture) Déplacer: Déplace la barre d’outils. Uniquement pour la souris USB. Cette section décrit l’opération pour montrer des diapos de docu- Préc: Retourne au diapo ou dossier précédent.
- Page 29 Lorsque la barre d’outils n’est pas affichée: Mode de lecture automatique • Si l’option “Lecture Auto” est sélectionnée dans le menu “Op- Multi curseur (marques bleues) tions visionneuse de carte PC”, toute diapo donnée sera lue automatiquement. Vous pouvez également spécifier l’Intervalle Lecture Auto entre 5 et 300 secondes.
- Page 30 Capturer des images affichées sur le projecteur REMARQUE: • La taille du fichier de l’image capturée varie selon la résolution d’un signal d’entrée. Mémoriser des images affichées sur le projecteur sur • Étant donné que des données d’image sont compressées en format la carte PC JPEG, l’image est légèrement dégradée.
- Page 31 Désinstaller le logiciel de la visionneuse de carte PC Effacer des Images capturées Sélectionner Lecture/ Même si vous ne connaissez pas les noms des fichiers du logiciel de Préc Stop Visionner la visionneuse de carte PC ou l’emplacement dans lequel ils sont mémorisés, les fichiers du logiciel de la visionneuse de carte PC Déplacer peuvent être supprimés facilement du système à...
- Page 32 Terminologie Carte PC C’est le nom d’une carte en cours de normalisation par Japan Electronic Industry Association (JEIDA) et PCMCIA (Personal Computer Memory Card Interface Association) des États-Unis. TYPE (I, II et III) Les cartes PCMCIA 2.1 PC sont divisées en trois types selon leur épaisseur: Type I (3,3 mm), Type II (5,0 mm) et Type III (10,5 mm).
- Page 33 Ne les touchez pas car elles peuvent vous blesser. Dans ce cas, 4. Refixez le couvercle de la lampe. contactez votre revendeur NEC afin de procéder au remplacement Serrez la vis du couvercle de la lampe. de la lampe.
- Page 34 Nettoyage ou remplacement du filtre Le coussin éponge du filtre à air maintient l’intérieur du projecteur MultiSync MT840/MT1040/MT1045 à l’abri de la poussière ou de 1. Appuyez fermement et retirez le couvercle des piles en le faisant glisser. la saleté et doit être nettoyé toutes les 100 heures d’utilisation (plus souvent dans les endroits poussiéreux).
- Page 35 éteint dans un cycle de 4 endroit plus frais. sec) Clignote lentement (Allumé et • Le ventilateur de refroidissement s’est arrêté. Contactez votre vendeur NEC pour l’entretien. éteint dans un cycle de 8 sec.) Clignote très lentement • La lampe n’est pas allumée.
- Page 36 Lors de l’utilisation de la fonction visionneuse de carte PC Problème Vérifez les éléments suivants Pas d’image • La “Visionneuse de carte PC” est-elle sélectionnée à partir du menu Source? • La carte mémoire PC est-elle insérée à fond dans l’emplacement PC CARD ACCESS? •...
- Page 37 6. CARACTÉRISTIQUES Cette section fournit des information techniques sur la performance du projecteur MultiSync MT840/MT1040/MT1045. Numéro de modèle MT840/ MT840G/ MT1040/ MT1040G/ MT1045/ MT1045G Optique Panneau à affichage à cristaux liquides 1,3", matrice active p-Si TFT, 800x600 points (MT840) /1024 x 768 points (MT1040/MT1045)
- Page 38 Dimensions du coffret MT840/MT1040 1,5 (0,06") 281 (11,06") Centre de l’objectif 39,5 (1,56") Centre de l’objectif AC IN Unité = mm (pouce) F–38...
- Page 39 Dimensions du coffret MT1045 1,5(0,06") 281(11,06") Centre de l’objectif 39,5 (1,56") Centre de l’objectif AC IN Unité = mm (pouce) F–39...
- Page 40 Configuration des broches D-Sub Connecteur Mini D-Sub 15 broches Niveau du Signal Signal vidéo : 0,7 Vp-p (Analogique) Signal sync : niveau TTL * Entrée RGB 1 uniquement No. broche Signal RGB (Analogique) Signal YCbCr Rouge Vert ou Sync activé Vert Bleu Terre Terre...
- Page 41 Tableau de réglages Résolution Taux de rafraî- Fréquence H. Horloge à Oui/Non Signal ( Points ) chissement ( Hz ) ( kHz ) points ( MHz ) NTSC 15,734 15,625 SECAM 15,625 VESA 85,08 37,86 31,5 30,24 31,47 25,175 VESA 85,08 37,86 31,5...
- Page 42 Codes de commande du PC Connexion des câbles Système de communication Vitesse de transmission: 38400 bps Fonction Données de code Longueur des données: 8 bits MARCHE 02H 00H 00H 00H 00H 02H Parité: Pas de parité ARRÊT 02H 01H 00H 00H 00H 03H Bit d’arrêt: Un bit SÉLECTION D’ENTRÉE RGB 1...
