INSTRUCTIONS D'INSTALLATION
Série C-PHB-C-L2F-SCCT
Avec secours d'urgence
MISES EN GARDE
MESURES DE SÉCURITÉ
IMPORTANTES
Lors de toute utilisation d'appareils électriques, les
consignes de sécurité de base doivent toujours être
respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
1.
DANGER – Risque de choc électrique – Coupez
l'alimentation avant l'installation.
DANGER – Risk of shock – Disconnect power before
installation.
2.
Ce produit doit être installé conformément au Code
national de l'électricité ou à votre code électrique local. Si
vous n'êtes pas familier avec ces codes et ces exigences,
veuillez communiquer avec un électricien qualifié.
This luminaire must be installed in accordance with the NEC
or your local electrical code. If you are not familiar with these
codes and requirements, consult a qualified electrician.
3.
CONVIENT AUX ENDROITS HUMIDES.
SUITABLE FOR DAMP LOCATIONS
GARDEZ CES INSTRUCTIONS
POUR RÉFÉRENCE ULTÉRIEURE
MONTAGE AVEC CHAÎNE OU CÂBLE
(POUR LUMINAIRES SANS CORDON INSTALLÉ EN
USINE 1,83 m/[6 pi])
REMARQUE : Le luminaire doit être suspendu à 30,50 cm (12 po) en
dessous de la surface de montage.
1.
Attachez les chaînes ou les câbles de soutien (fournis par d'autres ou
achetés comme accessoire de montage avec chaîne) aux (2) crochets
en V fournis.
2.
Insérez les extrémités des crochets en V dans les grands trous
oblongs sur le dessus du luminaire et faites passer les extrémités
des crochets dans les petits trous oblongs aux deux extrémités du
luminaire (Voir Figure 2). Pour empêcher les crochets en V de se
déconnecter du luminaire, pincez les extrémités des crochets en V
pour les bloquer.
3.
Attachez les extrémités opposées des chaînes ou des câbles de soutien
à la surface de montage. Assurez-vous que la surface de montage et le
matériel fourni par le client peuvent soutenir le poids du luminaire.
4.
Enlevez la vis du couvercle d'accès au câblage pour permettre de
retirer le couvercle. Voir Figure 3 page suivante.
5.
Conduit :
Insérez les fils depuis le conduit à travers l'alvéole défonçable de
13 mm (1/2 po) dans le couvercle d'accès au câblage. Fixez le
conduit au couvercle à l'aide de l'écrou de conduit du côté opposé du
couvercle. Voir Figure 4.
6.
Voir la section « Raccordements électriques » pour le câblage.
http://lighting.cree.com/warranty
Document
LPN00708X0002A0_A
Créé par :
TMT
7.
Replacez le couvercle d'accès au câblage. Assurez-vous que les deux
extrémités du couvercle d'accès au câblage sont emboîtées avec le
haut du couvercle arrière. Fixez le couvercle en place en utilisant la vis
enlevée à l'étape 4.
8.
Sélectionnez la température de couleur proximale (TCP) et la
puissance désirées à l'aide des commutateurs DIP situés sur le
couvercle à l'arrière du luminaire. Voir Figure 5.
REMARQUE : Les réglages d'usine sont la puissance maximale et 4500 K.
MONTAGE AVEC CHAÎNE OU CÂBLE (POUR
LUMINAIRES AVEC CORDON INSTALLÉ EN USINE
1,83 m/[6 pi])
REMARQUE : Le luminaire doit être suspendu à 30,50 cm (12 po) en
dessous de la surface de montage.
1.
Attachez les chaînes ou les câbles de soutien (fournis par d'autres ou
achetés comme accessoire trousse de montage avec chaîne) aux (2)
crochets en V fournis.
2.
Insérez les extrémités des crochets en V dans les grands trous oblongs sur
le dessus du luminaire et faites passer les extrémités des crochets dans les
petits trous oblongs aux deux extrémités du luminaire. Voir Figure 2.
3.
Attachez les extrémités opposées des chaînes ou des câbles de soutien
à la surface de montage. Assurez-vous que la surface de montage et le
matériel fourni par le client peuvent soutenir le poids du luminaire.
4.
Voir la section Raccordements électriques pour le câblage.
5.
Sélectionnez la température de couleur proximale (TCP) et la
puissance désirées à l'aide des commutateurs DIP situés sur le
couvercle à l'arrière du luminaire. Voir Figure 5.
REMARQUE : Les réglages d'usine sont la puissance maximale et 4500 K.

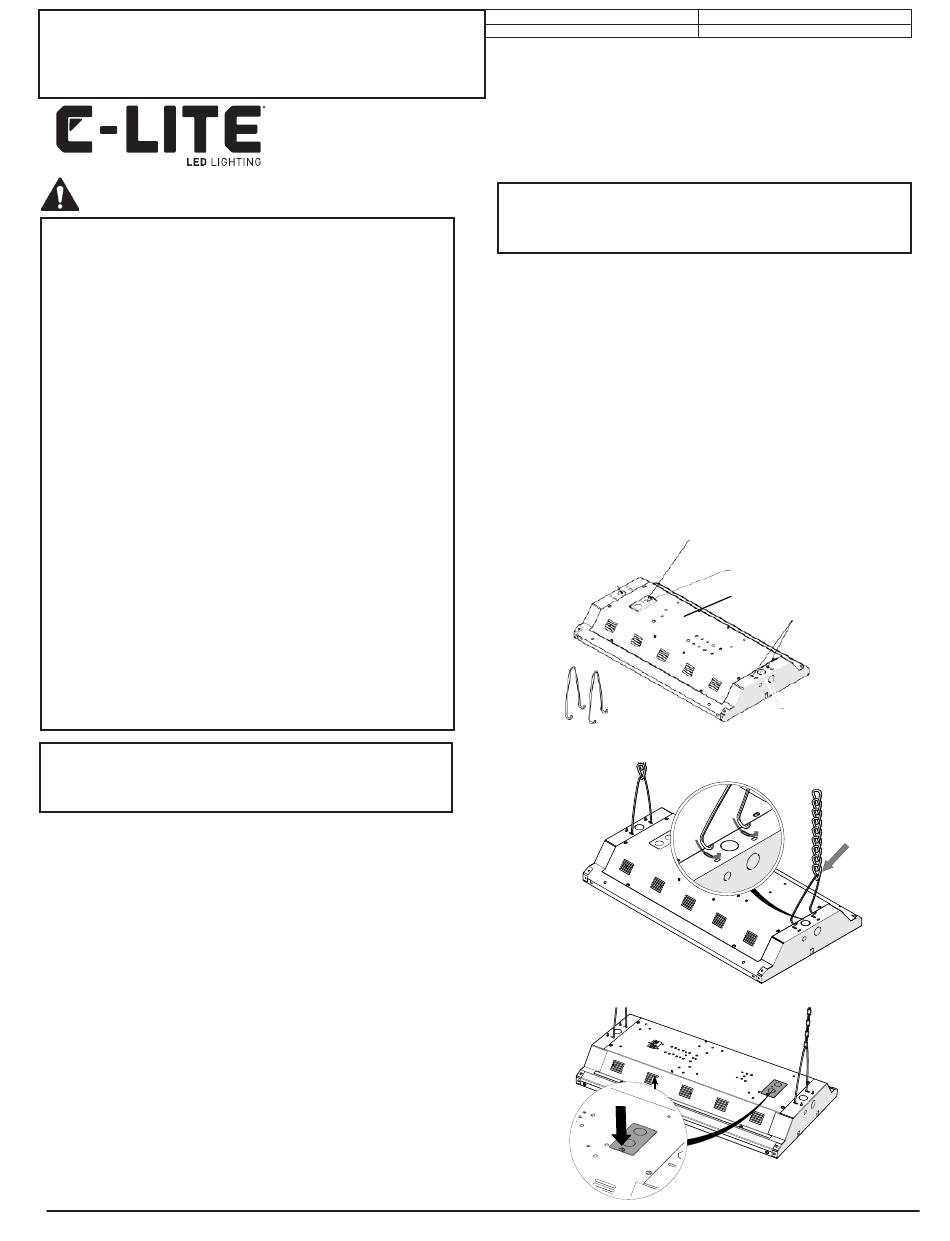

FIGURE 1
Couvercle d'accès au câblage
Crochets (x2)
FIGURE 2
FIGURE 3
|
1 866 924-3645
Date :
19-01-2023
Alvéole défonçable 13 mm (1/2 po)
Couvercle arrière
Trous de fixation des crochets
