ASSEMBLAGE DE L'ÉCRAN TACTILE ENCASTRÉ DE 15 POUCES
FIXER LE BOÎTIER
1
Le boîtier de surface se fixe au mur. Fixer le boîtier à l'endroit
(le logo Mircom sur la porte est en bas).
Vous aurez besoin de:
6 fixations appropriées pour le mur sur lequel le boîtier sera
fixé.
Trou de
la serrure

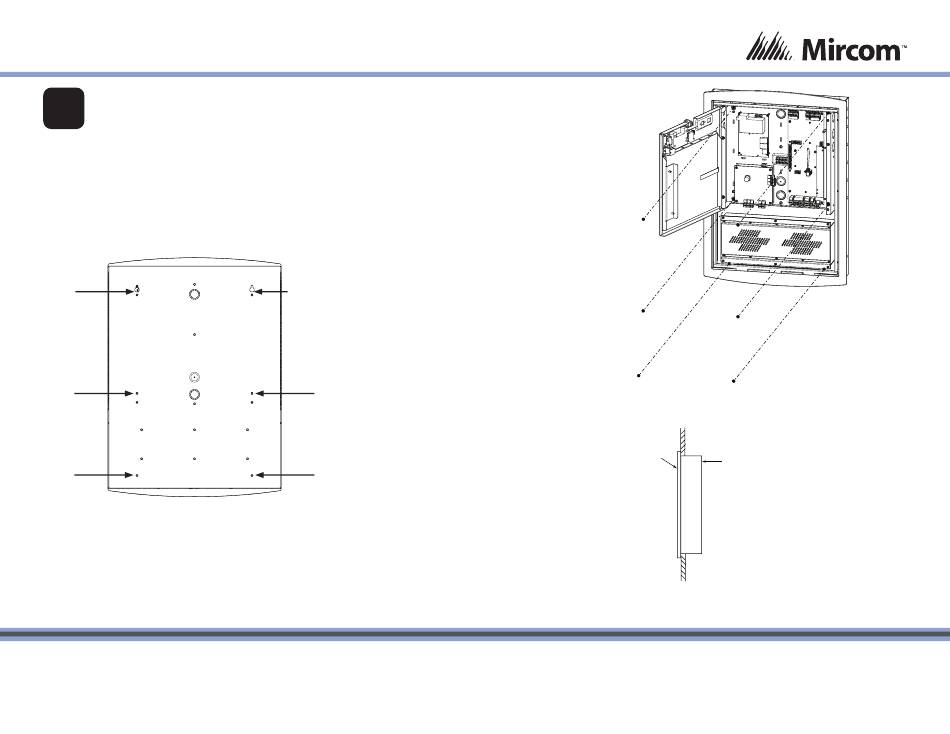

Figure 2: Emplacement des trous de fixation
Pour davantage d'information, voir LT-996 et LT-969 sur le site web et la clé
USB de Mircom. Support technique Mircom: 1-888-647-2665
1. Trouver un emplacement adéquat pour le boîtier. Vous
pouvez fixer le boîtier à l'aide des trous de serrure à
l'endos, des knockouts sur les côtés ou des deux.
2. En utilisant le boîtier comme modèle, tracer une
ouverture sur le mur pour le découpage en alignant un
des côtés avec le montant du mur.
3. Découper une ouverture au mur 0.1 pouces plus large
que le tracé en s'assurant qu'un des côtés est aligné
avec le montant du mur ou une structure porteuse.
4. Insérer le boîtier dans l'ouverture et, en utilisant le côté
du boîtier comme modèle, marquer l'emplacement des
Trou de
trous de fixation (soit les trous de serrure, soit les
la serrure
knockouts, soit les deux).
5. Si les trous de serrure sont utilisés, retirer le boîtier et
placer deux fixations à mi-chemin à l'intérieur du mur
dans les emplacements précédemment marqués.
Ensuite, placer le boîtier sur les fixations du haut et le
baisser pour que les fixations entrent dans la partie
étroite des trous de la serrure.
6. Visser les autres fixations dans les trous ou knockouts
restants.
7. Serrer toutes les fixations.
2
Figure 3: Vue de face
Mur
Haut
Cadre
Boîtier
Avant
Vue de côté
Figure 4: Vue de côté
LT-6105 rév 1.1 Page 2 de 6
