Page 2
N’exposez pas l’appareil Ce produit a été fabriqué par ou pour le compte de à une source de flamme nue (par exemple, une Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, bougie allumée). 108-0075 Japon. Toutes les questions relatives à la conformité...
(Applicable dans les pays de l’Union • Les instructions décrites dans ce manuel Européenne et aux concernent le modèle STR-DA2800ES (l’ampli- autres pays européens tuner). Vérifiez le numéro de votre modèle qui se disposant de systèmes situe dans l’angle inférieur droit du panneau avant.
Page 4
« x.v.Colour » et le logo « x.v.Colour » sont des d’acquérir, de modifier et de redistribuer le code marques commerciales de Sony Corporation. source desdits logiciels conformément aux termes ® de la GPL ou de la LGPL. « PlayStation » est une marque déposée de Sony Computer Entertainment Inc.
Page 5
Le code source des logiciels utilisés dans ce produit est soumis aux GPL et LGPL, et est disponible sur le Web. Pour le télécharger, veuillez accéder à : URL : http://www.sony.net/Products/Linux Veuillez noter que Sony ne peut répondre à aucune question relative au contenu de ce code source.
Principales fonctionnalités de l’ampli-tuner Compatibles avec plusieurs connexions et formats Fonctionnalité Description Page 7.2 canaux L’ampli-tuner peut émettre jusqu’à 7.2 canaux. 23, 25 L’ampli-tuner prend en charge un raccordement bi-amplificateur d’une enceinte avant. Compatible avec L’ampli-tuner est compatible avec différents formats audio, tels différentes normes que Dolby TrueHD, DTS-HD Master Audio, DSD, PCM linéaire multicanal, FLAC, etc.
Fonctionnalité Description Page Port iPod/iPhone USB applicable Vous pouvez lire facilement le contenu d’un iPod/iPhone à l’aide de l’ampli-tuner grâce à une connexion USB. Vous pouvez lire facilement le contenu sur un appareil USB/ WALKMAN à l’aide de l’ampli-tuner grâce à une connexion USB. Multizone Vous pouvez profiter de la musique et de la vidéo dans une autre pièce que la pièce principale, avec un contenu différent de celle-ci.
Page 8
Fonctionnalité Description Page Fonctions polyvalentes La fonction Sound Optimizer optimise la sortie audio en fonction du niveau du volume. La fonction A/V Sync règle l’écart entre la sortie audio et l’affichage visuel. La fonction Pass Through émet des signaux HDMI vers le téléviseur même si l’ampli-tuner est en mode veille.
Table des matières Principales fonctionnalités de Utilisation des l’ampli-tuner ........... 6 fonctionnalités multizone Description et emplacement des pièces ..11 Ce que vous pouvez faire avec la fonction multizone ..........64 Mise en service Effectuer un raccordement multizone ..64 Lisez la section suivante avant de raccorder Réglage des enceintes dans la zone 2 ..67 un appareil ..........
Page 10
Réglage des paramètres Utilisation du menu de paramétrage ...84 Easy Setup ..........87 Speaker Settings .........87 Audio Settings ..........92 Video Settings ..........95 HDMI Settings ..........98 Input Settings ..........100 Network Settings ........101 Internet Services Settings ......102 Zone Settings ..........103 System Settings ........105 Network Update ........106 Fonctionnement sans utiliser la GUI ..107 Utilisation de la...

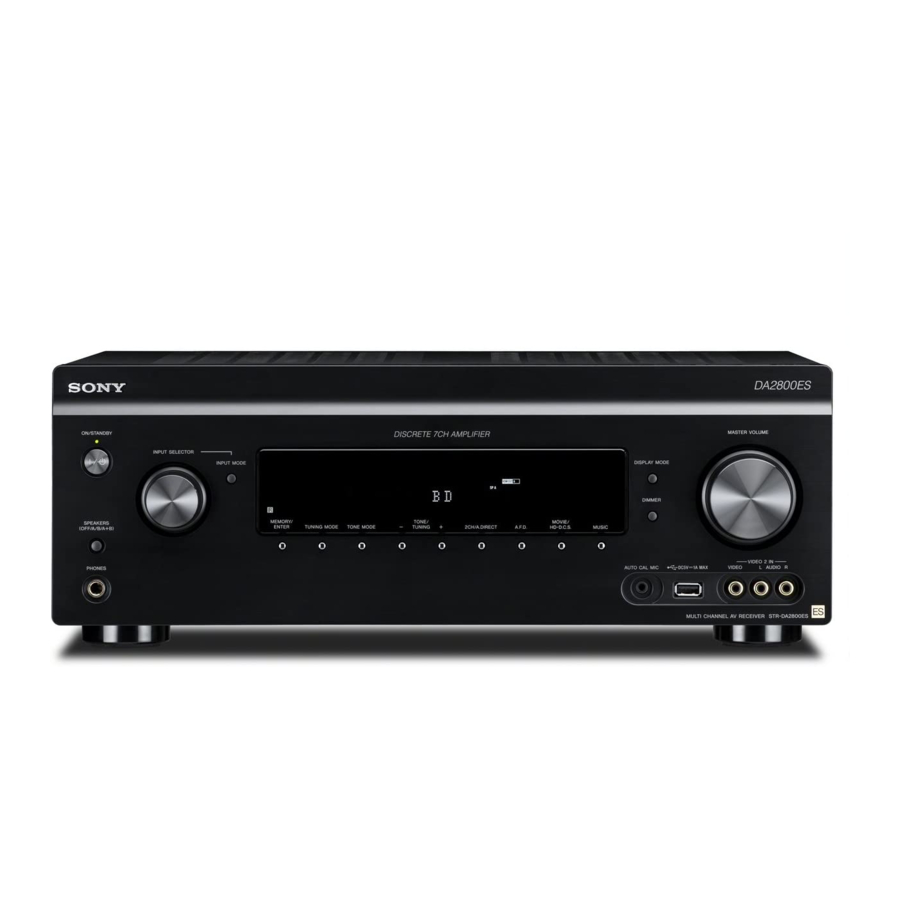

Description et emplacement des pièces Panneau avant A ?/1 ON/STANDBY G MASTER VOLUME (page 47) Allume ou éteint l’ampli-tuner. H SPEAKERS (OFF/A/B/A+B) Le témoin situé au-dessus du bouton (page 43) s’allume comme suit : I Prise PHONES Vert : l’ampli-tuner est allumé. Permet de raccorder un casque.
Indicateurs sur l’affichage A SW H Indicateur du canal de lecture S’allume lorsque le(s) subwoofer(s) est/ Indique l’enceinte désignée pour émettre sont raccordé(s) et lorsque le signal audio le son. Montre comment l’ampli-tuner est émis par la/les prise(s) effectue le sous-mixage ou le sur-mixage SUBWOOFER.
Page 13
R MEM Surround arrière S’allume lorsque la fonction de mémoire Exemple : préréglée est activée. Format d’enregistrement : 5.1 S Indicateur DTS-HD Modèle d’enceinte : 3/0.1 S’allume lorsque l’ampli-tuner décode du Champ sonore : A.F.D. Auto DTS-HD. DTS-HD Reste toujours allumé avec l’un des I LFE indicateurs suivants.
Panneau arrière A Section DIGITAL INPUT/OUTPUT E Prises de commande pour appareils Sony et autres appareils Prises OPTICAL IN externes (page 27, 31, 32) Prises IR REMOTE IN/ Prises COAXIAL IN OUT (page 64) (page 30, 37) Raccordez un répéteur infrarouge (non...
Page 15
F Section INPUT/OUTPUT VIDEO/ AUDIO (page 27, 30, 31, 32, 33, 37) Prises AUDIO IN/OUT Prises VIDEO IN/OUT* Prises AUDIO OUT Prise VIDEO OUT (page 64) Prises SUBWOOFER Permettent de raccorder un ou plusieurs subwoofers externes. G Section INPUT/OUTPUT COMPONENT VIDEO (page 27, 30, Prises Y, P IN/OUT* H Section SPEAKERS (page 25)
Page 16
(wg) pour sélectionner le numéro d’une station mémorisée lorsque vous utilisez un tuner. I SEN Accède à la page d’accueil de Sony Entertainment Network (SEN), service réseau fourni par Sony. J WATCH, LISTEN (page 47) K SOUND FIELD +/– (page 58, 59, 61) L Touches de couleur Suivez le guide affiché...
Page 17
M AMP MENU (page 107) S EASY AUTOMATION 1, 2 (page 78) / (Texte) V/v/B/b Appuyez sur TV (ws), puis sur / (Texte) Appuyez sur V/v/B/b pour sélectionner pour afficher des informations de texte. l’option du menu. Appuyez ensuite sur T RM SET UP (page 81) pour valider la sélection.
Page 18
(Info, Affichage texte) Affiche des informations telles que le numéro de canal actuel et le mode de l’écran. En mode texte : Affiche les informations cachées (réponses à un quiz, par exemple). e; RETURN/EXIT O Revient au menu précédent ou quitte le menu.
Mise en service Lisez la section suivante avant de raccorder un appareil Avant de raccorder les cordons, débranchez le cordon d’alimentation secteur. Installation des enceintes Voir « 1 : Installation des enceintes » (page 23). Raccordement de l’écran Voir « 2 : Raccordement de l’écran » (page 27). Raccordement d’un appareil vidéo La qualité...
Fonction de conversion des signaux vidéo Cet ampli-tuner est doté d’une fonction de conversion des signaux vidéo. • Les signaux vidéo composites peuvent être émis après avoir été convertis en signaux vidéo HDMI ou signaux vidéo composantes. • Les signaux vidéo composantes peuvent être émis après avoir été convertis en signaux vidéo HDMI et signaux vidéo.
Formats audio numériques pris en charge par l’ampli-tuner Les formats audio numériques que cet ampli-tuner peut décoder dépendent des prises d’entrée audio numériques de l’appareil raccordé. Cet ampli-tuner prend en charge les formats audio suivants. Raccordement de l’appareil lecteur à l’ampli-tuner Nombre maximal COAXIAL/ Format audio...
1 : Installation des enceintes Système 7.1 canaux utilisant Cet ampli-tuner vous permet d’utiliser un des enceintes avant système jusqu’à 7.2 canaux (7 enceintes et supérieures deux subwoofers). Vous pouvez bénéficier d’effets sonores verticaux (par exemple, le mode Pro Logic Exemples de configuration IIz).
Système d’enceintes 6 canaux Positionnement recommandé • Placez l’enceinte arrière surround derrière la des enceintes position d’écoute. Système d’enceintes 7 canaux • L’angle A présenté sur l’illustration doit être identique. Conseil Vous pouvez placer le subwoofer où vous le désirez car il n’émet pas de signaux très directionnels.
Raccordement des enceintes Avant de raccorder les cordons, débranchez le cordon d’alimentation secteur. A Cordon audio mono (non fourni) Lorsque vous n’utilisez pas d’enceintes B Cordons d’enceintes (non fourni) surround arrière : Si vous disposez d’une paire d’enceintes avant supplémentaires, AEnceinte avant A (G) raccordez-les aux bornes SURROUND BEnceinte avant A (D)
Si le subwoofer raccordé comporte une fonction de mise en veille automatique, désactivez cette fonction pour regarder des films. Si la fonction de mise en veille automatique du subwoofer est activée, il se met automatiquement en veille lorsque le signal d’entrée du subwoofer descend au- dessous d’un certain seuil et il est possible qu’il n’y ait alors plus de son.
Il n’est pas nécessaire de brancher tous les cordons. Branchez les cordons en fonction des prises de votre appareil. A Cordon optique numérique (non fourni) D Cordon vidéo composantes (non fourni) B Cordon audio (non fourni) E Câble HDMI (non fourni) C Cordon vidéo (non fourni) Nous vous recommandons d’utiliser un câble HDMI Sony. suite...
Page 28
Type de téléviseur Audio Return Channel Câble requis (cordon) (ARC) Vidéo Audio Équipé d’une prise Compatible* – HDMI Non compatible A ou B** Non équipé d’une prise – D ou C A ou B** HDMI * Vous pouvez écouter le son du téléviseur (son surround multicanal) depuis l’ampli-tuner uniquement en raccordant le téléviseur à...
Lecteur DVD, lecteur Blu-ray Disc Signaux audio/vidéo A Câble HDMI (non fourni) Nous vous recommandons d’utiliser un câble HDMI Sony. * Vous pouvez raccorder n’importe quel appareil doté de prises de sortie HDMI aux prises HDMI IN de l’ampli-tuner. suite...
Pour raccorder l’appareil à l’aide de prises autres que des prises HDMI Il n’est pas nécessaire de brancher tous les cordons. Branchez les cordons en fonction des prises de votre appareil. Lecteur DVD, lecteur Blu-ray Disc Signaux audio Signaux vidéo A Cordon coaxial numérique (non C Cordon vidéo (non fourni) fourni)
Connexions requises pour jouer à des jeux vidéo PlayStation 3 (jeu vidéo avec une prise HDMI) Signaux audio/vidéo Signaux audio Signaux vidéo Jeu vidéo sans prise HDMI Il n’est pas nécessaire de brancher tous les cordons. Branchez les cordons en fonction des prises de votre appareil.
Page 32
Type de jeu vidéo Câble requis (cordon) Vidéo Audio Équipé d’une prise HDMI* – Non équipé d’une prise HDMI D B ou C** * Vous pouvez écouter le son du jeu vidéo (son surround multicanal) depuis l’ampli-tuner uniquement en raccordant le jeu vidéo à l’aide d’un câble HDMI. ** Si vous souhaitez écouter le son surround multicanal depuis l’ampli-tuner, utilisez B pour la connexion audio.
Il n’est pas nécessaire de brancher tous les cordons. Branchez les cordons en fonction des prises de votre appareil. A Câble HDMI (non fourni) D Cordon vidéo (non fourni) B Cordon optique numérique (non fourni) E Vidéo composantes (non fourni) C Cordon audio (non fourni) Type de tuner satellite/ Câble requis (cordon)
Connexions requises pour regarder du contenu à partir d’un caméscope Vers les prises VIDEO 2 IN Signaux audio/vidéo Caméscope sans prise HDMI Caméscope avec une prise HDMI A Cordon audio/vidéo (non fourni) B Câble HDMI (non fourni)
» (page 21). 3D ne s’affichent pas correctement. • Des signaux vidéo analogiques reçus à la • Sony recommande d’utiliser un câble agréé prise VIDEO ou aux prises COMPONENT HDMI ou un câble Sony HDMI. VIDEO peuvent être émis comme des signaux HDMI.
Lecteur CD, lecteur Super Audio CD Signaux audio/vidéo A Câble HDMI (non fourni) Nous vous recommandons d’utiliser un câble HDMI Sony. * Vous pouvez raccorder n’importe quel appareil doté de prises de sortie HDMI aux prises HDMI IN de l’ampli-tuner.
Page 37
Pour raccorder l’appareil à l’aide de prises autres que des prises HDMI Il n’est pas nécessaire de brancher tous les cordons. Branchez les cordons en fonction des prises de votre appareil. Lecteur CD, lecteur Super Audio CD A Cordon coaxial numérique (non fourni) B Cordon audio (non fourni) * Lorsque vous raccordez un appareil avec une prise...
Remarque sur la lecture d’un Super Audio CD sur un lecteur Super Audio CD Vous n’entendrez pas le son d’un Super Audio CD si le lecteur Super Audio CD utilisé pour le lire n’est raccordé qu’à la prise COAXIAL de cet ampli-tuner. Pour la lecture d’un Super Audio CD, raccordez le lecteur aux prises SA- CD/CD IN, ou raccordez un lecteur qui peut émettre des signaux DSD par la prise HDMI à...
Branchements requis pour écouter la radio Antenne cadre AM (fourni) Antenne fil FM (cadre) (fourni) Remarques • Pour empêcher les parasites, placez l’antenne cadre AM à l’écart de l’ampli-tuner et des autres appareils. • Déployez complètement l’antenne fil FM. • Après avoir raccordé l’antenne fil FM, maintenez- la aussi horizontale que possible.
5 : Raccordement au réseau Si vous disposez d’une connexion Internet, vous pouvez également raccorder cet ampli-tuner à Internet. Exemple de configuration L’illustration ci-dessous est un exemple de configuration d’un réseau domestique avec l’ampli- tuner, un ordinateur. Nous vous recommandons d’utiliser une connexion filaire. Routeur Câble LAN Modem...
• Si l’ampli-tuner se trouve dans un Mise sous tension de l’ampli- environnement réseau bruyant ou soumis à tuner des nuisances sonores provenant de l’alimentation d’appareils électriques, privilégiez les câbles LAN blindés. 6 : Préparation de l’ampli-tuner et de la télécommande Appuyez sur ?/1 pour allumer l’ampli-tuner.
Mise en place des piles dans la 7 : Réglage de l’ampli- télécommande tuner à l’aide de la Insérez deux piles R6 (taille AA) dans la fonction Easy Setup télécommande RM-AAP082. Respectez les polarités correctes lors de la Vous pouvez régler facilement les paramètres mise en place des piles.
• Si le subwoofer est doté d’une fonction de • Lorsque vous raccordez des enceintes avant mise en veille automatique, désactivez cette sur les bornes FRONT A et SURROUND fonction. BACK/FRONT HIGH/FRONT B/ZONE 2, raccordez les enceintes avec une impédance minimale de 8 ohms.
– Commutation d’entrées sur l’appareil raccordé. – Changement du réglage de SPEAKERS Pour un lecteur Sony Blu-ray Disc, vérifiez (OFF/A/B/A+B) que les options « Audio (HDMI) », « DSD – Raccordement d’un casque d’écoute Output Mode », «...
9 : Préparation de Guide pour les opérations l’ordinateur à l’utilisation à l’écran d’un serveur Vous pouvez afficher le menu de l’ampli-tuner sur l’écran du téléviseur et sélectionner la Un serveur est un appareil qui transmet du fonction que vous souhaitez utiliser sur l’écran contenu (audio, photos et vidéos) à...
Lorsque « OPTIONS » apparaît dans la partie technologies propriétaires inférieure droite de l’écran, vous pouvez afficher la Sony (page 58). liste des fonctions en appuyant sur TOOLS/ OPTIONS et en sélectionnant une fonction associée. Settings Permet d’ajuster les réglages...
Allumez l’appareil et commencez la lecture. Écoute du son/visionnage d’images Appuyez sur +/– pour régler le volume. Écoute du son/visionnage Pour sélectionner la source d’images de l’appareil d’entrée raccordé Vous pouvez tourner le bouton INPUT SELECTOR sur l’ampli-tuner ou appuyer sur les touches de source d’entrée de la télécommande pour sélectionner l’appareil que vous voulez.
Appuyez sur V/v/B/b et pour Appareil USB/WALKMAN sélectionner le fichier que vous souhaitez lire. Vous pouvez lire des fichiers vidéo/musicaux/ L’image ou le son émis(e) par l’appareil photo sur l’appareil USB raccordé. USB est lu(e) sur l’ampli-tuner. Pour connaître les types de fichiers pouvant Remarques être lus, voir «...
Remarque iPod/iPhone Si aucune image n’apparaît, modifiez le réglage de « Playback Resolution » (page 97). Vous pouvez écouter ou lire de la musique/des Sélectionnez « iPod (front) », vidéos/des photos et recharger la batterie d’un puis appuyez sur iPod/iPhone via l’ampli-tuner. La liste des fichiers musicaux s’affiche Pour plus de détails sur les modèles d’iPod/ sur l’écran du téléviseur.
Remarques • Vous ne pouvez pas transférer des chansons sur l’iPod/iPhone à partir de cet ampli-tuner. • Sony n’accepte aucune responsabilité en cas de perte ou de dommages des données enregistrées sur l’iPod/iPhone dans le cadre de l’utilisation d’un iPod/iPhone raccordé à cet ampli-tuner.
Home Network (DLNA) Vous pouvez lire des fichiers musicaux/ vidéo/ photo sur d’autres appareils certifiés DLNA en les raccordant à votre réseau domestique. Cet ampli-tuner peut être utilisé comme un lecteur et un moteur de rendu. • Le serveur : enregistre et envoie des fichiers. •...
Page 52
Pour lire des fichiers à distance à l’aide de l’ampli-tuner (moteur de rendu) à partir du contrôleur DLNA Vous pouvez commander l’ampli-tuner à l’aide d’un contrôleur certifié DLNA, tel que Windows ® Media Player 12, lors de la lecture de fichiers enregistrés sur un serveur DLNA. Ordinateur Cet ampli-tuner (serveur, contrôleur)
A Affichage des commandes Vidéo sur Internet Appuyez sur V/v/B/b ou pour les opérations de lecture. B Barre d’état de la lecture Vous pouvez lire différents contenus Internet à Barre d’état, curseur indiquant la position en l’aide de l’ampli-tuner. cours, la durée de lecture, la durée du fichier Raccordez l’ampli-tuner à...
Options disponibles FM/AM Option Détails Favorites List Affiche la Favorites List. Vous pouvez écouter des émissions FM et AM Add to Favorites Ajoute un contenu Internet à avec le tuner interne. Avant l’utilisation, la Favorites List. assurez-vous que les antennes FM et AM ont Remove from Supprime un contenu été...
Appuyez sur V/v. V effectue un balayage depuis les stations de fréquence inférieures jusqu’aux stations de fréquence supérieures et v SHIFT effectue un balayage inverse. Le balayage s’arrête lorsqu’une station Touches est captée. numériques D.TUNING Si la réception FM stéréo est mauvaise Sélectionnez la station que vous voulez écouter à...
Conseils Sélectionnez un numéro • Orientez l’antenne cadre AM de façon à obtenir la préréglé, puis appuyez sur meilleure réception lors de la sélection d’une La station est mémorisée sur le numéro de station AM. station préréglée sélectionné. • L’intervalle d’accord pour l’accord direct est indiqué...
Sélectionnez « Enter », puis appuyez Options disponibles Le nom que vous avez saisi est enregistré. Option Détails Pour annuler l’attribution de FM Mode Change le mode de réception FM en stéréo ou mono. Preset Memory Enregistre une station radio Appuyez sur RETURN/EXIT O ou dans un numéro de HOME.
Réaliser des effets sonores Sélection du champ sonore Sélectionnez « Sound Effects » dans le menu d’accueil, puis appuyez Sélectionnez « Sound Field », puis appuyez sur Sélectionnez le champ sonore de votre choix. Lecture avec un son 2 canaux Vous pouvez passer le son émis en son 2 canaux sans vous soucier des formats d’enregistrement du logiciel que vous utilisez, de l’appareil lecteur raccordé...
HD-D.C.S. HD Digital Cinema Sound (HD-D.C.S.) est la nouvelle technologie novatrice de Home Cinéma de Sony qui intègre les dernières technologies de traitement de signal acoustique et numérique. Elle s’appuie sur les données de mesure de réponse précises d’un studio d’enregistrement.
Page 60
À propos du type d’effet pour HD-D.C.S. Il existe trois types de HD-D.C.S. : Dynamic, Theater et Studio. Chaque type offre des niveaux de mixage de son de réflexion et de réverbération différents et est optimisé pour s’adapter à l’humeur, au goût et à la spécificité de la pièce de celui qui écoute.
Écoute d’un effet surround pour de la musique Vous pouvez bénéficier du son surround en sélectionnant simplement l’un des champs sonores préprogrammés de l’ampli-tuner. Ces champs sonores vous permettent de recréer le son saisissant et puissant d’une salle de concert dans votre salon. Champ sonore Effet Berlin Philharmonic Hall...
À propos du niveau de gain Utilisation de la fonction pour PLIIz Height Vous pouvez régler le niveau de gain des Sound Optimizer canaux avant verticaux pour le mode Pro Logic IIz (généralement utilisé pour les films La fonction Sound Optimizer transmet une et la musique).
Conseil Remarques Vous pouvez effectuer des réglages précis à l’aide du • Cette fonction est inopérante lorsque : Sound Optimizer en utilisant la fonction égaliseur et – « 2ch Analog Direct » est en cours d’utilisation. en réglant toutes les enceintes simultanément. •...
Utilisation des fonctionnalités périphérique de la zone principale et un ampli- multizone tuner Sony de la zone 2 depuis la zone 2 à l’aide de la télécommande. Utilisez un répéteur infrarouge lorsque Ce que vous pouvez faire l’ampli-tuner est installé...
Page 65
2 Son émis par les enceintes de la zone 2 via l’ampli-tuner et un autre amplificateur. Vous devez régler les enceintes dans la zone 2 (page 67). Zone principale Zone 2 Ecran téléviseur STR-DA2800ES IR REMOTE IN ZONE 2 VIDEO OUT* ZONE 2 AUDIO OUT Télécommande A Répéteur infrarouge (non fourni) B Enceintes C Autre amplificateur/ampli-tuner * Vous pouvez également le raccorder à...
Page 66
Remarque Vous pouvez raccorder directement la prise HDMI ZONE 2 OUT à un téléviseur dans la zone 2 (sans aucun amplificateur/ampli-tuner). Il vous est cependant recommandé de raccorder un téléviseur via un amplificateur/ ampli-tuner pour plus de possibilités audio/vidéo, en réduisant les effets possibles sur la zone principale. Lorsque vous sélectionnez la même entrée HDMI pour la zone principale et la zone 2, les possibilités audio/ vidéo de la zone principale seront limitées en fonction de celles de la zone 2.
Paramètre Explication Réglage des enceintes Variable La commande de volume est dans la zone 2 réglée initialement sur –40 dB. Lorsque vous sélectionnez ce paramètre, le volume des Lorsque les enceintes dans la zone 2 sont bornes ZONE 2 AUDIO OUT et SURROUND raccordées aux bornes SURROUND BACK/ BACK/FRONT HIGH/...
Sélectionnez « Zone2 Out », Commande de l’ampli- puis appuyez sur tuner depuis une autre Sélectionnez « On », puis appuyez sur zone Remarque (Commandes ZONE 2) • Lorsque la fonction Zone2 Out est activée, les fonctions suivantes sont désactivées : Vous pouvez commander la télécommande –...
Allumez l’amplificateur dans la INPUT ZONE 2 zone 2. Dans le cas de l’illustration SA-CD/CD « Raccordements pour la zone 2 »-1 (page 64), ignorez cette étape. Appuyez sur ZONE. My Music La télécommande passe en zone 2. My Video Appuyez sur ?/1.
Remarques « BRAVIA » Sync • Les fonctions suivantes peuvent être commandées à l’aide d’appareils non Sony. Toutefois, la compatibilité avec tous les appareils non Sony n’est pas garantie. Qu’est-ce que « BRAVIA » Sync ? – Mise hors tension du système –...
• Selon le téléviseur, le début du contenu risque de ne raccordé sont mis hors tension. pas apparaître. Remarques • Raccordez un appareil tel qu’un caméscope Sony équipé de la fonction Lecture une touche • Activez la fonction de verrouillage de simplement en réalisant une connexion HDMI vers l’alimentation du téléviseur avant d’utiliser la...
Commande du son du système Sélection de scène Vous pouvez écouter le son du téléviseur Une qualité d’image et un champ sonore depuis les enceintes raccordées à l’ampli-tuner optimum sont sélectionnés automatiquement par une simple commande. Vous pouvez en fonction de la scène sélectionnée sur votre également régler le volume et désactiver le son téléviseur.
Appuyez sur HDMI OUTPUT. Remote Easy Control Chaque fois que vous appuyez sur cette touche, la sortie sera modifiée comme Vous pouvez utiliser la télécommande du suit : téléviseur pour commander le menu de HDMI A t HDMI B t OFF t l’ampli-tuner.
Lorsqu’un appareil est raccordé à la fois à une signaux HDMI à partir de sa prise HDMI OUT A. Sony prise d’entrée audio numérique et à une prise recommande ce réglage si d’entrée audio analogique de l’ampli-tuner, vous utilisez un téléviseur...
Sélectionnez « Input Settings », Si les fonctions Commande pour HDMI de l’ampli-tuner et du téléviseur ne sont puis appuyez sur pas activées, la fonction Audio Return Sélectionnez « Video Input Channel (ARC) est inopérante. • OPT Assign » ou « Audio Input Apparaît uniquement lorsqu’une prise Assign », puis appuyez sur optique est affectée à...
Page 76
Nom de l’entrée GAME SAT/ VIDEO 1 VIDEO 2 VIDEO 3 VIDEO 4 SA-CD/ CATV Prises d’entrée COMPONENT IN 1 vidéo affectables (DVD) COMPONENT IN 2 (SAT/CATV) HDMI IN 1 (VIDEO 1) HDMI IN 2 (BD) HDMI IN 3 (SA-CD/CD) HDMI IN 4 (GAME) HDMI IN 5 (DVD) HDMI IN 6...
Conseils Aperçu pour HDMI • Cette fonction est inopérante dans les conditions suivantes : – Aucun périphérique HDMI n’est branché. Vous pouvez activer un aperçu par incrustation – Un appareil HDMI spécifique est raccordé mais d’images en temps réel des entrées HDMI il est éteint.
Fonctionnement de l’ampli-tuner à l’aide d’un téléphone intelligent Vous pouvez commander l’ampli-tuner à l’aide d’un téléphone intelligent équipé du logiciel d’application « ES Remote ». Le logiciel d’application « ES Remote » peut être téléchargé gratuitement à partir de l’App Store (pour l’iPod touch/iPhone) ou de Google Play (pour le téléphone Android).
Page 79
Sélectionnez une Scene pour Élément Valeur par défaut laquelle vous souhaitez 1: Movie 2: Music 3: Party 4: Night réglage enregistrer les réglages parmi Volume –10 dB –30 dB « 1: Movie », « 2: Music », Change Change « 3: Party » ou « 4: Night », HDMI Out No puis appuyez sur TOOLS/ Change...
Pour vérifier le temps restant avant que Utilisation de la l’ampli-tuner ne s’éteigne, appuyez sur SLEEP. Le temps restant s’affiche à l’écran. Si minuterie d’arrêt vous appuyez à nouveau sur SLEEP, la minuterie d’arrêt bascule sur « OFF ». Vous pouvez programmer l’ampli-tuner pour qu’il s’éteigne automatiquement après la durée sélectionnée.
Changement du mode de Changez le mode de commande en remplaçant le réglage par défaut défini en usine par le commande de la télécommande réglage approprié, si un autre appareil Sony est multifonction commandé accidentellement par la même télécommande, lorsque vous commandez l’ampli-tuner avec la télécommande fournie...
Appuyez sur ENT/MEM. Pour paramétrer les enceintes Pour plus de détails, voir « Speaker La touche RM SET UP clignote deux fois Connection » dans le menu Speaker Settings et l’opération de sélection du mode de (page 88). commande est terminée. Remarques •...
Rétablir les paramètres par défaut définis en usine Vous pouvez effacer tous les réglages mémorisés et ramener l’ampli-tuner aux paramètres par défaut définis en usine en effectuant la procédure suivante. Cette procédure peut également être utilisée pour initialiser l’ampli-tuner avant sa première utilisation.
Sélectionnez l’option de menu de votre choix, puis appuyez Réglage des paramètres pour accéder à l’élément de menu. Utilisation du menu de paramétrage Exemple : si vous sélectionnez « Audio Settings ». Vous pouvez régler les différents paramètres pour les enceintes, les effets surround, la multizone, etc.
Liste du menu de paramétrage Settings Easy Setup (page 87) Speaker Settings Auto Calibration (page 87) Auto Calibration Setup Position Calibration Type Front Reference Type Name In Automatic Phase Matching Speaker Connection Center Speaker Lift Up Speaker Setup Test Tone Distance Unit Audio Settings Digital Legato Linear...
Page 86
Network Settings Internet Settings (page 101) Connection Server Settings Renderer Options Renderer Access Control External Control Network Standby Internet Services Parental Control Password Settings Parental Control Area Code (page 102) Internet Video Parental Control Internet Video Unrated Zone Settings Zone Control (page 103) Zone Setup System Settings...
Easy Setup Speaker Settings Ré-exécute Easy Setup pour appliquer les Vous pouvez configurer votre environnement réglages de base. Suivez les instructions à de visionnage (avec les enceintes que vous l’écran (page 42). utilisez) automatiquement ou manuellement. Auto Calibration Exécute la fonction D.C.A.C. (Digital Cinema Auto Calibration).
à une fréquence Sélectionne les caractéristiques de d’échantillonnage inférieure à la fréquence fréquence correspondant aux normes d’échantillonnage réelle des signaux d’entrée. d’un auditorium Sony. • Front Reference Speaker Connection Règle les caractéristiques de toutes les enceintes sur celles des enceintes avant.
Surround Back Assign Speaker Setup Permet de régler les bornes SURROUND BACK/FRONT HIGH/FRONT B/ZONE 2 Permet de régler chaque enceinte manuellement pour un bi-amplificateur ou un raccordement sur l’écran Manual Setup. Vous pouvez dans la zone 2. également régler le volume des enceintes une fois l’opération «...
Pour régler la taille de chaque Sélectionnez « Crossover enceinte Frequency », puis appuyez sur Vous pouvez régler la taille de chaque enceinte Sélectionnez l’enceinte à l’écran dont (avant gauche/droite, centrale, surround vous voulez régler la fréquence de gauche/droite, surround arrière gauche/droite, recouvrement.
Pour émettre un signal de test Permet d’émettre le son d’une source par des enceintes adjacentes 2 canaux avant (au lieu du signal de test) par des enceintes adjacentes dans l’ordre. Vous pouvez émettre un signal de test par des Certaines options peuvent ne pas enceintes adjacentes pour ajuster la balance s’afficher selon le réglage de la...
Permet d’empêcher l’émission des signaux par La fonction D.L.L. est une technologie détenue les prises SUBWOOFER. par Sony qui permet de lire des signaux audio numériques de faible qualité et les signaux audio x Off analogiques avec un son de qualité supérieure.
Dynamic Range Compressor A/V Sync (Synchronise la sortie audio et la sortie vidéo) Permet de compresser la plage dynamique de la piste son. Cette fonction est utile pour Permet de retarder la sortie audio pour visionner un film à faible volume de son tard minimiser l’écart entre la sortie audio et dans la nuit.
Page 94
Lorsque des signaux de la prise HDMI IN sont sélectionnés, seuls les signaux PCM sont émis du lecteur raccordé. Lorsque des signaux d’un autre format sont reçus, réglez cette option sur « Auto ». x Auto Le mode d’entrée est automatiquement commuté...
Video Settings Vous pouvez régler les paramètres de vidéo. Resolution (Conversion de signaux vidéo) Permet de convertir la résolution de signaux d’entrée vidéo analogiques et d’émettre les signaux convertis. x Direct x 480p/576p Permet d’émettre des signaux d’entrée vidéo x 720p analogiques directement.
Page 96
Emis de Paramètre du Prises HDMI Prises MONITOR Prise MONITOR menu COMPONENT VIDEO OUT Reçu de « Resolution » VIDEO OUT 480i/576i, 480p/ Prises HDMI IN – – – 576p Prises COMPONENT – VIDEO IN Prises VIDEO IN – 720p, 1080i Prises HDMI IN –...
Page 97
Playback Resolution Cette fonction cible le contenu par l’intermédiaire d’un périphérique USB, d’un réseau domestique et de la vidéo sur Internet. x 480i/576i x 1080i x 480p/576p x 1080p x 720p Résolution Prises HDMI Prises Prise Prises de Prise ZONE 2 de la vidéo MONITOR MONITOR...
3D Output Settings HDMI Settings Cette fonction cible le contenu par Vous pouvez ajuster les paramètres requis pour l’intermédiaire d’un périphérique USB, d’un l’appareil raccordé aux prises HDMI. réseau domestique et de la vidéo sur Internet. x Auto Subwoofer Level Sélectionnez cette option pour afficher le contenu compatible 3D au format 3D.
Page 99
x AMP Priority Les signaux audio HDMI de l’appareil lecteur ne sont émis que par les haut-parleurs Permet de définir la priorité lorsque vous raccordés à l’ampli-tuner. Le son multicanal sélectionnez la même entrée pour la zone peut être lu tel quel. principale et la zone 2.
x HDMI Input Settings HDMI IN 1/2/3/4/5/6/7/8, None x Digital Vous pouvez régler les paramètres pour les OPT IN 1/2, COAX IN, None raccordements de l’ampli-tuner à un autre appareil. x Analog Réglage par défaut défini en usine Input Edit Video Input Assign Permet de régler les options suivantes pour chaque entrée.
x Auto Access Permission Network Settings Définit si l’accès automatique sera autorisé ou non à partir du contrôleur DLNA qui vient d’être détecté. Vous pouvez ajuster les réglages pour le réseau. Renderer Access Control Internet Settings Permet de définir si des commandes doivent être acceptées ou non depuis les contrôleurs Permet de vérifier ou modifier les paramètres DLNA.
Internet Video Parental Control Internet Services La lecture de certaines vidéos sur Internet peut Settings être limitée selon l’âge des utilisateurs. Des scènes peuvent être bloquées ou remplacées par d’autres scènes. Parental Control Password Réglez la fonction conformément aux instructions à l’écran. Permet de définir ou modifier le mot de passe pour la fonction de contrôle parental.
Si vous souhaitez régler le volume de la zone 2 Zone Settings dans la zone 2 à l’aide de la télécommande, voir « Commande de l’ampli-tuner depuis une autre zone (Commandes ZONE 2) » Vous pouvez effectuer des réglages pour la (page 68).
Page 104
Line Out x HDMI A (pour « Main » uniquement) Vous pouvez régler la commande du volume Permet d’activer ou désactiver la sortie de des prises ZONE 2 AUDIO OUT sur signaux de déclenchement de 12V en fonction « Variable » ou « Fixed ». Pour plus de la sortie définie pour la prise HDMI OUT d’informations, voir «...
Settings Lock System Settings Permet de verrouiller les réglages de l’ampli- Vous pouvez personnaliser les réglages de tuner. l’ampli-tuner. x On Vous pouvez activer cette fonction uniquement Language à partir du menu de paramétrage. Quand vous désactivez cette fonction, procédez comme Permet de sélectionner la langue pour les suit.
Pour obtenir des informations sur les fonctions de mise à jour, reportez-vous au site Web suivant : http://support.sony-europe.com La GUI et l’afficheur de l’ampli-tuner sont désactivés et le voyant au-dessus du bouton ?/1 ON/STANDBY clignote en vert lors de la...
Appuyez plusieurs fois sur V/v Fonctionnement sans pour sélectionner le menu, puis appuyez sur utiliser la GUI Appuyez plusieurs fois sur V/v Vous pouvez commander l’ampli-tuner à pour sélectionner l’option de l’aide de l’afficheur de l’ampli-tuner même si menu, puis appuyez sur le téléviseur n’est pas raccordé...
Liste des menus (dans l’afficheur) Les options suivantes sont disponibles dans chaque menu. « xx… » dans le tableau correspond au paramètre de chaque option. Menu Option Paramètre <AUTO CAL> A.CAL START (Auto (Démarrage du calibrage automatique) Calibration) FH USE: x? Y, N 5 4 3 2 1 TONE...
Page 109
Menu Option Paramètre <LEVEL> TEST TONE OFF, FL à RH (AUTO), FL à RH (FIX) (Paramètres de P. NOISE OFF, FL/FR, FL/CNT, CNT/FR, FR/SR, niveau) (Bruit de phase) SR/SBR, SR/SB, SBR/SBL, SR/SL, SB/SL, SBL/SL, SL/FL, LH/RH, FL/SR, SL/FR, FL/RH, LH/FR P.
Page 110
Menu Option Paramètre <SPEAKER> FL DIST. FL 3’ 3” à FL 32’ 9” (intervalle de 1 pouce) (Paramètres des (Distance enceinte avant gauche) FL 1,0 à FL 10,0 (m) (intervalle de 1 cm) enceintes) FR DIST. FR 3’ 3” à FR 32’ 9” (intervalle de (Distance enceinte avant droite) 1 pouce) FR 1,0 à...
Page 111
Menu Option Paramètre <INPUT> NAME IN (Attributions de nom) Pour plus d’informations sur cette (Paramètres fonction, voir « Input Edit » dans le menu d’entrée) Input Settings (page 100). INPUT SKIP (Ignorer entrée) SHOWN, HIDDEN H.A. ASSIGN (Affecter audio HDMI) Pour plus d’informations sur cette fonction, voir «...
Page 112
Menu Option Paramètre <ZONE> P.VOL MAIN OFF, –∞, –92,0 dB à +23,0 dB (intervalle (Paramètres (Volume préréglé (MAIN)) de 0,5 dB) multizone) P.VOL ZONE2 OFF, –∞, –92 dB à +23 dB (intervalle de (Volume préréglé (Zone2)) 1 dB) Z2 LINEOUT FIXED, VARIABLE (Type de niveau de sortie ligne Zone2) 12V TRIG.
Menu Option Paramètre <SYSTEM> RS232C RS232C ON, RS232C OFF (Paramètres (Mode de commande RS232C) système) NET STBY STBY ON, STBY OFF (Veille du réseau) AUTO STBY STBY ON, STBY OFF (Mise en veille automatique) VER xxxx (Version) Pour changer l’affichage Ces informations s’affichent également pour les stations FM qui ne sont pas RDS.
Appuyez sur la touche de source d’entrée correspondant l’aide de la télécommande à l’appareil raccordé que vous voulez commander. Vous pouvez commander un appareil Sony ou non-Sony que vous utilisez avec la Appuyez sur les touches télécommande fournie avec l’ampli-tuner. appropriées pour utiliser la La télécommande est réglée initialement pour...
?/1 et AV ?/1 sur la normalement pas pouvoir commander. télécommande. La procédure ci-dessous prend pour exemple AV ?/1 un magnétoscope d’un fabricant autre que Sony qui est raccordé aux prises VIDEO 1 IN de l’ampli-tuner. AV ?/1 RM SET SHIFT Touches de source d’entrée...
Utilisez les codes numériques des tableaux commander. ci-dessous pour programmer des appareils Par exemple, si vous désirez commander non-Sony ainsi que des appareils Sony que la un magnétoscope raccordé à la prise télécommande ne peut pas initialement VIDEO 1 IN, appuyez sur VIDEO 1.
530, 537, 538, 547, 549, TOSHIBA 747, 756 TEKNIKA 517, 518, 567 * Si un magnétoscope AIWA ne fonctionne pas avec un code AIWA, saisissez un code Sony. WARDS 503, 517, 566 YORK ZENITH 542, 543, 567 Pour commander un tuner 503, 509, 510, 544 satellite (boîtier)
Pour toute question au sujet de l’ampli-tuner si vous ne comptez pas l’utiliser pendant ou tout problème, adressez-vous au revendeur longtemps. Pour débrancher le cordon Sony le plus proche. d’alimentation secteur, tenez-le par la fiche ; ne tirez jamais directement sur le cordon lui- même.
HDMI » ou « Network Standby » est réglé guide pour le résoudre. Si le problème persiste, sur « On » ou si « Pass Through » est réglé adressez-vous au revendeur Sony le plus sur « On » ou « Auto », la zone 2 est proche.
Sortie HDMI L’enregistrement ne s’effectue pas. • L’émission des signaux vidéo HDMI de • Assurez-vous que l’appareil est raccordé l’ampli-tuner est peut-être réglée sur correctement (page 29). « OFF ». Dans ce cas, sélectionnez • Sélectionnez l’appareil source (page 47). «...
Page 123
A+B) n’est pas sur OFF (page 43). « Internet Video », « Internet Music », • Appuyez sur sur la télécommande « Network » ou « Sony Entertainment pour désactiver la fonction de coupure du Network » dans le menu Watch/Listen, son.
Enceintes centrale/surround/ • Le son peut être interrompu lors d’une surround arrière/avant supérieure/ commutation de la fréquence avant B d’échantillonnage, du nombre de canaux • Vérifiez que le paramétrage des enceintes ou du format audio des signaux de sortie est approprié à la configuration à l’aide de audio de l’appareil lecteur.
Page 125
• Vérifiez la connexion HDMI (page 29, 31, • Si le téléviseur n’est pas équipé de la 32, 34). fonction Commande du son du système, • Vérifiez que vous utilisez un câble HDMI réglez les paramètres « Audio Out » dans possédant un logo HDMI autorisé...
• Assurez-vous que la prise d’entrée audio L’effet surround ne peut pas être (numérique) sélectionnée n’est pas obtenu. affectée à d’autres entrées dans « Audio • Assurez-vous que la fonction de champ Input Assign » dans le menu Input sonore est activée (appuyez sur MOVIE/ Settings (page 75).
Les informations RDS que vous voulez Tuner ne s’affichent pas. • Contactez la station de radio et demandez- La réception FM est mauvaise. leur s’ils fournissent le service en question • Utilisez un câble coaxial de 75 ohms (non ou pas. Le cas échéant, le service est peut fourni) pour raccorder l’ampli-tuner à...
• Les périphériques USB formatés avec des Le démarrage de la lecture est très systèmes de fichiers autres que FAT12/16/ long. 32, VFAT ou NTFS ne sont pas pris en • Le processus de lecture peut être long dans charge.* les cas suivants.
Page 129
• Il est possible qu’un contenu ne soit pas lu Réseau ou affiché, même si ce contenu est défini dans les directives DLNA. Impossible de se raccorder au réseau. Impossible d’accéder à l’ampli-tuner • Vérifiez la connexion réseau (page 40) et depuis «...
Page 130
• Lorsque vous sélectionnez « HDMI OUT images/du son en modifiant la vitesse de B » ou « OFF », la fonction Commande connexion. Sony recommande une vitesse pour HDMI ne fonctionne pas de connexion d’au moins 2,5 Mbps pour la correctement.
Voir ci-dessous pour la Settings. résolution du problème. Si le problème • Assurez-vous que le INPUT MODE pour persiste, adressez-vous au revendeur Sony le « TV » est réglé sur « AUTO » (page 74). plus proche. PROTECTOR Télécommande L’ampli-tuner est recouvert et les orifices...
Liste des messages après une mesure de Auto Calibration Affichage Explication Code 30 Le casque est raccordé. Retirez le casque et effectuez de nouveau le calibrage automatique. Code 31 SPEAKERS (OFF/A/B/A+B) se trouve sur OFF. Sélectionnez d’autres réglages d’enceinte et procédez à nouveau à la mesure. Code 32 Aucune enceinte n’a été...
Pour obtenir les dernières informations relatives à l’ampli-tuner, consultez le site Web Entrées (Analogiques) suivant : SA-CD/CD, TV, Sensibilité : 150 mV http://support.sony-europe.com VIDEO 1/2, SAT/CATV Impédance : 50 kohms : 105 dB (A, filtre passe-bas 20 kHz. 500 mV) Lorsque «...
Page 134
Sorties VIDEO 1, ZONE 2, Tension : 150 mV (AUDIO OUT) Impédance : 1 kohms SUBWOOFER Tension : 2 V Impédance : 1 kohms Section tuner FM Plage d’accord 87,5 MHz – 108,0 MHz Antenne Antenne fil FM Bornes d’antenne 75 ohms, asymétrique Section tuner AM Intervalle d’accord...
Généralités Alimentation électrique 230 V CA, 50/60 Hz Consommation électrique 290 W Consommation électrique (en mode de veille) 0,5 W (Lorsque « Control for HDMI » (page 99), « Pass Through » (page 99), « Network Standby » (page 101) et «...
Index Valeurs numériques Crossover Frequency 90 12V Trigger 104 2 canaux 58 2ch Analog Direct 58 D.C.A.C. (Digital Cinema Auto Calibration) 2ch Stereo (mode) 58 3D Output Settings 98 Decode Priority 93 5.1 canaux 23 Décodeur câble 32 7.1 canaux 23 Digital Legato Linear (D.L.L.) 92 Direct Tuning 55 Distance Unit 91...
Page 138
Input Settings 100 Network Update 106 Internet Services Settings 102 Internet Settings 101 Internet Video Parental Control 102 Parental Control Area Code 102 Internet Video Unrated 102 Parental Control Password 102 IP Content Noise Reduction 54 Pass Through 73, 99 iPod/iPhone 49 Phase Audio 91 Phase Noise 91...
Page 139
Signal de test 90 Small 90 Zone Control 103 Software License 106 Zone Settings 103 Software Update Notification 105 Zone Setup 103 Sound Effects 58 Zone2 Out 99 Sound Field 58, 94 Sound Optimizer 62, 92 Speaker Connection 88 Speaker Settings 87 Speaker Setup 89 SPEAKERS (OFF/A/B/A+B) 11, 43 Sports 61...
