1
2

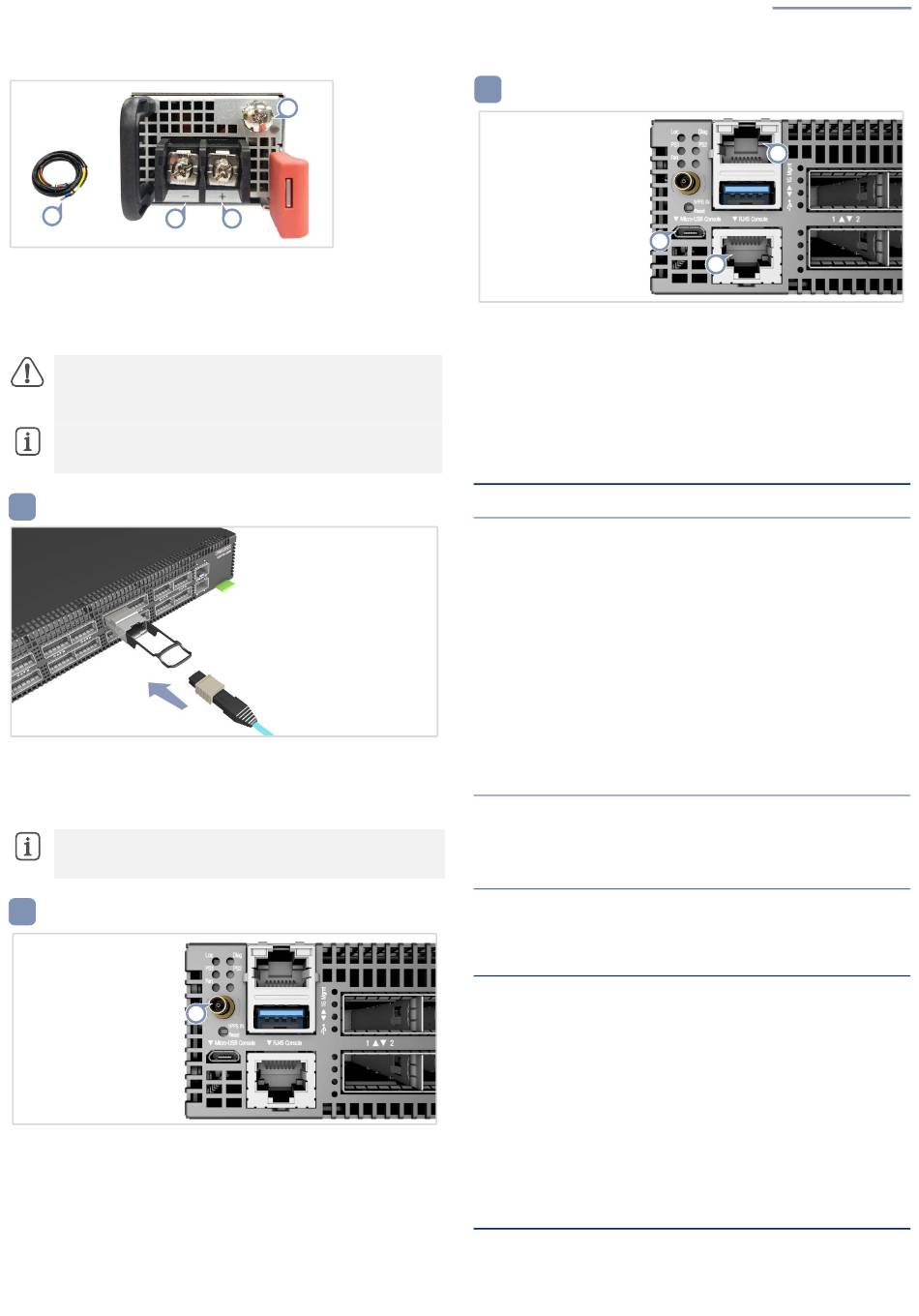

1. 使用直流电源装置附带附带的直流电源线。
2. -40 – -75 VDC
3. 直流回路
4. 接地端
小心:使用一个通过 UL/IEC/EN 60950-1 和 / 或
62368-1 认证的电源连接到直流转换器。
小心:所有直流电源连接应由合格的专业人员执行。
注意:使用 #8 AWG / 6 mm
-75 VDC PSU) 连接到直流 PSU。
4
建立网络连接
400G QSFP-DD 端口和 10G SFP+ 端口
安装收发器,然后将光缆连接到收发器端口。
或者,将 DAC 或 AOC 线缆直接连接到插槽。
注意:上部 16 端口最多每端口支持 24 W,下部 16 端
口最多每端口支持 14 W 。
5
连接计时端口
1PPS 输入端口
使用同轴线缆将每秒 1 脉冲 (1PPS)输入端口连接到另一个同步设
备。
4
3
2
铜线 (用于 -40 至
6
建立管理连接
10/100/1000M RJ-45 管理端口
连接 5e 类或更好双绞线缆。
Micro-USB 和 RJ-45 控制台端口
连接附带的控制台线缆,然后配置串行连接:115200 bps, 8 个字
符,无奇偶校验,一个停止位, 8 个数据位,无流量控制。
(Micro-USB 控制台连接优先级高于 RJ-45 控制台连接。 )
硬件规格
交换机机箱
438.4 x 590 x 43.5 mm (17.26 x 23.23 x 1.71 英寸 )
尺寸
( 宽 x 深 x 高 )
11.85 kg (26.12 磅) ,安装 2 个电源装置和 6 个风扇
重量
操作时 (F2B):0° C 到 45° C (32° F 到 113° F)
温度
操作时 (B2F):0° C 到 35° C (32° F 到 95° F)
存放时:-40° C 到 70° C (-40° F 到 158° F)
工作时:5% 到 95% (无冷凝)
湿度
最小 (不带收发器) :396 W @ 100 VAC /
耗电量
386 W @ 240 VAC
最大 (不带收发器) :714 W @ 100 VAC /
653 W @ 240 VAC
交流 PSU
输入电源额定值 100–127 VAC, 50/60 Hz, 12 A 最大 (1000 W 最大)
220–240 VAC, 50/60 Hz, 8 A 最大 (1500 W 最大)
210–310 VDC, 8.5–6 A
DC PSU
-48 VDC, 1600 W
电源额定值
-40 V – -75 V, 40 A 最大
直流输入
管制符合性
EN 55032 Class A
辐射
EN 61000-3-2
EN 61000-3-3
CNS 15936 Class A
VCCI-CISPR 32 Class A
AS/NZS CISPR 32 Class A
ICES-003 Issue 7 Class A
FCC Class A
EN 55035
耐受
EN 55024
IEC 61000-4-2/3/4/5/6/8/11
UL (CSA 22.2 No 62368-1 & UL62368-1)
安全
CB (IEC/EN 62368-1)
CNS15598-1
– 6 –
快速入门指南
