Installation
⚠
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fi xation de l'automatisme et des
accessoires varie en fonction de la zone d'installation. C'est donc l'installateur qui doit choisir la solution la plus indiquée.
Préparation
Prévoir les tuyaux annelés nécessaires pour les raccordements issus du boîtier de dérivation.
N.B. : le nombre de tuyaux dépend du type d'installation et des accessoires prévus.

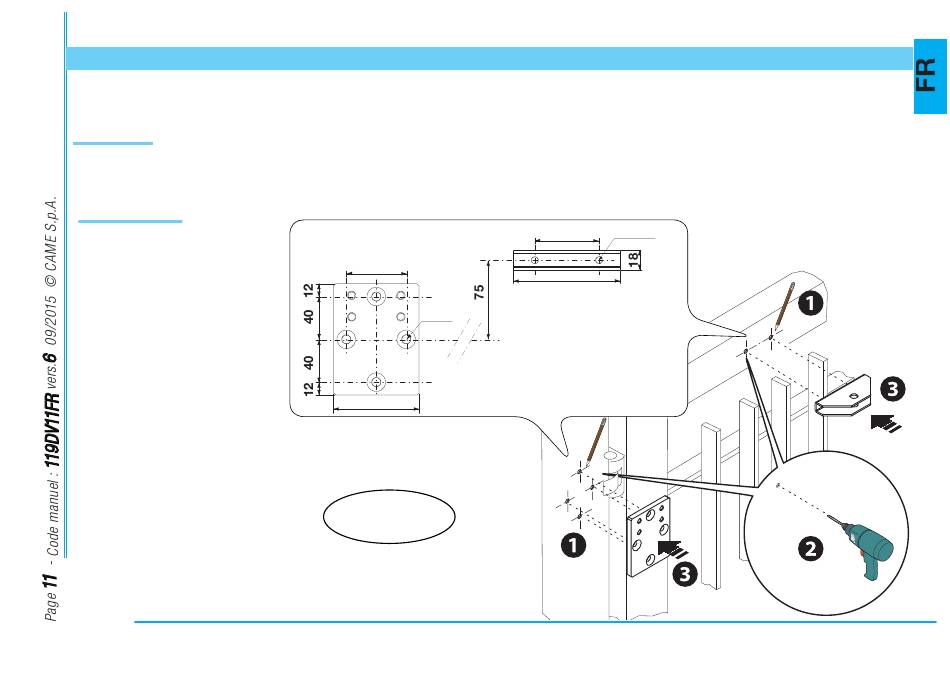

Fixation étriers
STYLO-BS
Tracer les axes et les
encombrements en
respectant les valeurs
indiquées sur le dessin
, percer aux endroits
signalés
, fi xer ensuite
l'étrier de fi xation du
motoréducteur au mur
ou au pilier et l'étrier de
fi xation du bras au portail
.
Remarque : les illustrations
ne sont fournies qu'à
titre indicatif et c'est
l'installateur qui doit
choisir la solution la plus
appropriée selon le type et
l'épaisseur du vantail.
Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.
56
4 x ø 8,5
80
STYLO-BS
2 x ø 6,5
60
100
