1
Das Minuskabel der Batterie entfernen.
Bauen Sie das rechte Rücklicht aus.
Entfernen Sie die Gummikappe von dem großen Anschluß hinter dem rechten Rücklicht.
2
Führen Sie das Kabel von unten zu dem großen Anschluß durch. Schließen Sie den großen Stecker an den großen
Anscluß im Fahrzeug an. Schließen Sie die 4 kleinen Anschlüße zwischen den Nebellampen in der Stoßstange und
den Anschlüßen des Fahrzeugs an.

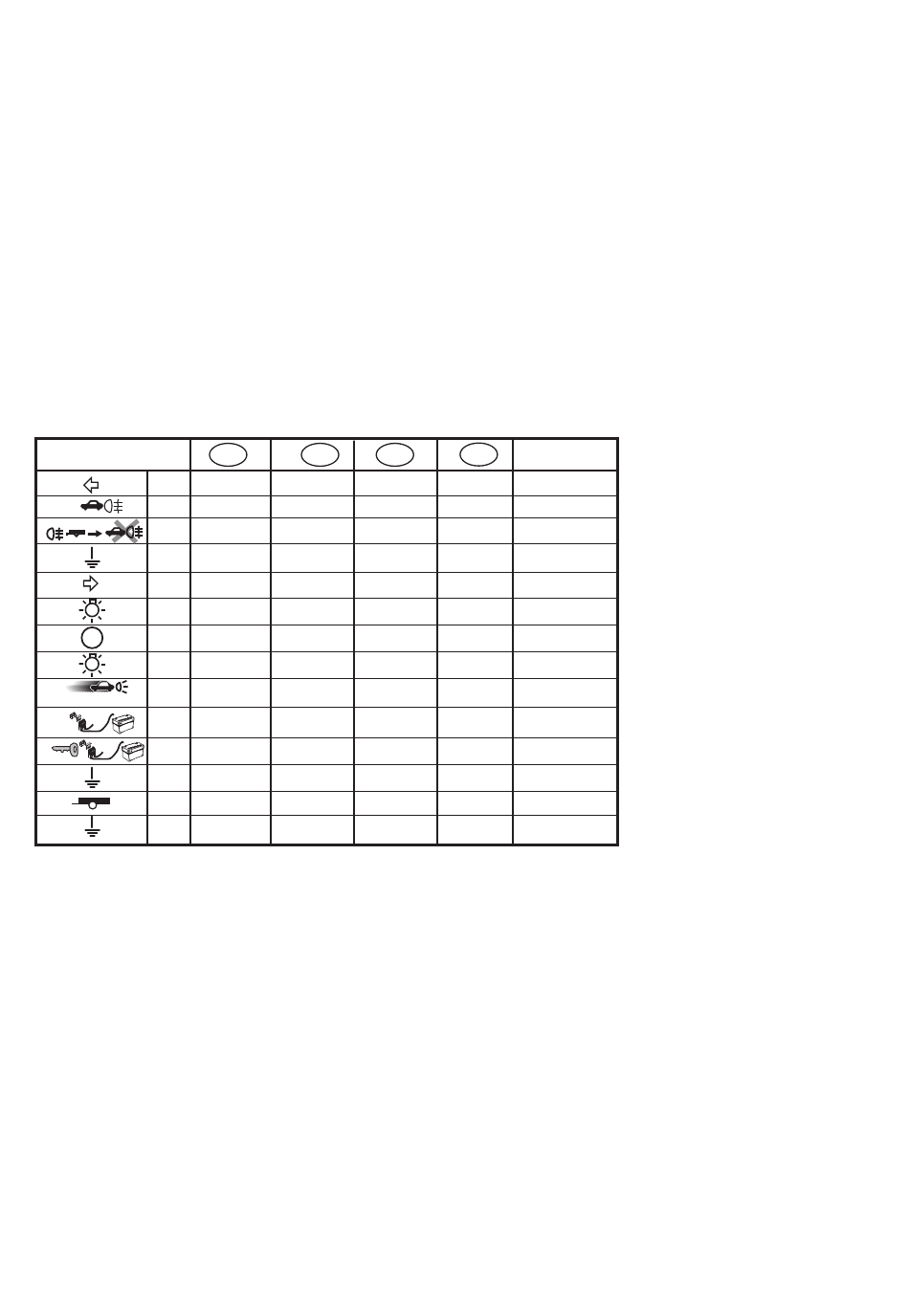

Montieren Sie die Steckdosenach dem untenstehenden Schema:
DIN/ISO 11446
1/L
2
2a
1-8
3/31
4/R
5/58-R
STOP
6/54
7/58-L
8
Reverse
-
15 amp.
+
9
30+
-
15 amp.
+
10
15+
10
11
12
9
13
Die Steckdose auf die Anhängerkupplung montieren.
3
Befestigen Sie die Masse-Ösen an der Masse-Schraube rechts unter dem Fahrzeug.
Fixieren Sie den Kabelbaum mit den mitgelieferten Kabelbindern. (Halten Sie deutlichen Abstand zu dem Auspuff.)
4
Schließen Sie das Batterie wieder an un überprüfen SKie die Funktionen des angeschlossenen Anhängers.
Bauen Sie die abgebauten Teile wieder ein.
© ECS 2001
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 13-P
STECKDOSE It. DIN/ISO NORM 11446
LANDROVER DISCOVERY 1999-
Bestell Nr.: RV-004-DL
D
F
gelb
jaune
yellow
blau
bleu
blue
grau
gris
grey
weiß
blanc
white
grün
vert
green
braun
marron
brown
rot
rouge
red
schwarz
noir
black
schwarz/rot
noir/rouge
black/red
braun/weiß
marron/blanc
brown/white
rot
rouge
red
weiß
blanc
white
rot/blau
rouge/bleu
red/blue
weiß
blanc
white
RV-004-DL-D
GB
NL
P
geel
21W
blauw
2x21W
grijs
wit
groen
21W
bruin
52W
rood
3x21W
zwart
52W
zwart/rood
2x21W
bruin/wit
180W / 15 Amp
rood
180W / 15 Amp
wit
rood/blauw
wit
190101I
max
REVISIE 0
