ECS Electronics RV-004-DL Manuel D'installation

1 Verwijder de negatieve klem van de accu.
Verwijder het rechter achterlicht.
Verwijder het rubber kapje van de grote connector achter het rechter achterlicht.
2 Voer de kabel met de grote connector van onderen door.
Sluit de grote connector aan op de grote connector van het voertuig.
Sluit de 4 kleine connectoren aan tussen de mistlampen in de bumper en de connectoren van het voertuig.

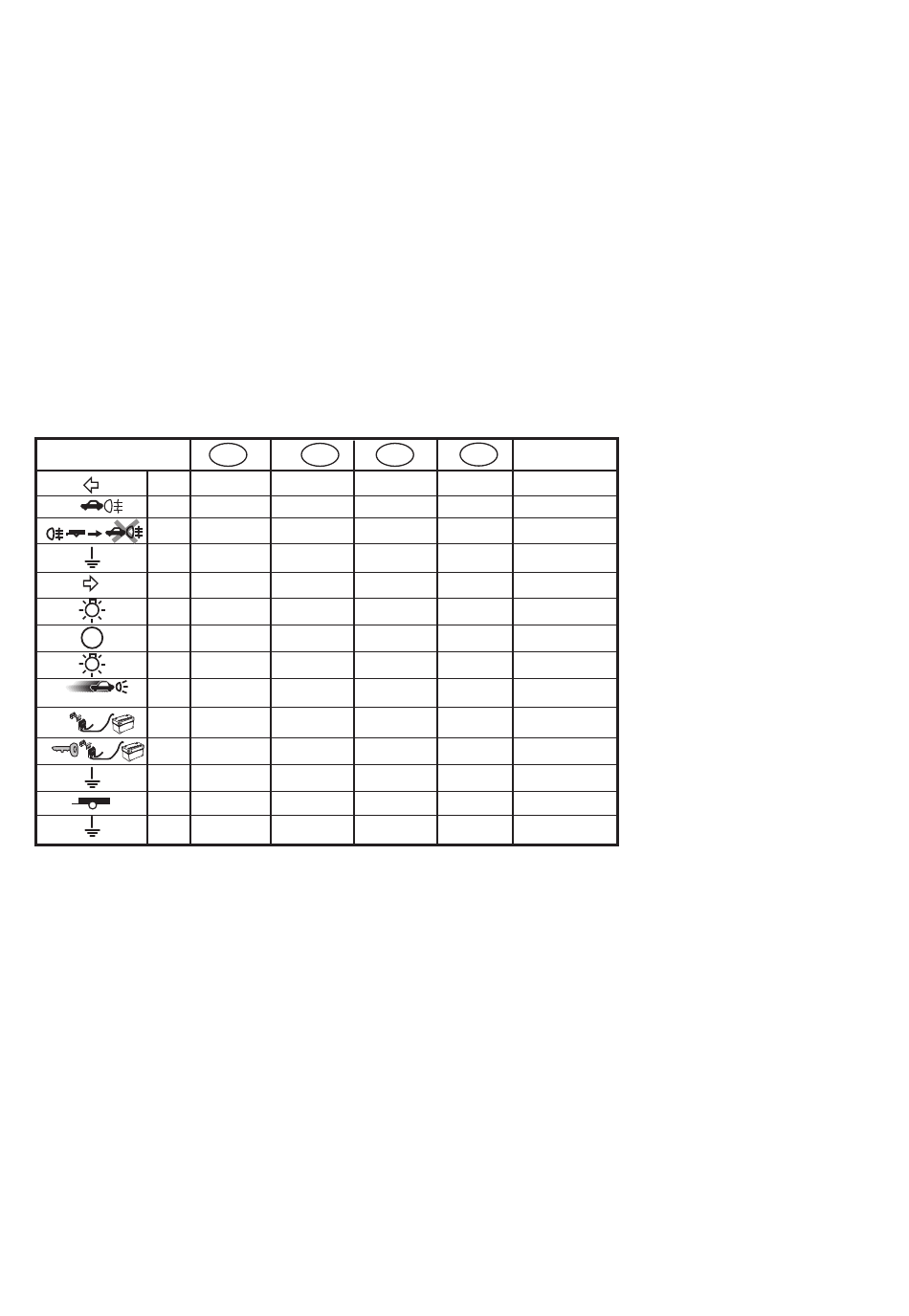

Monteer de stekkerdoos volgens onderstaand schema:
DIN/ISO 11446
1/L
2
2a
1-8
3/31
4/R
5/58-R
STOP
6/54
7/58-L
8
Reverse
-
15 amp.
+
9
30+
-
15 amp.
+
10
15+
10 11
12
9
13
Monteer de contactdoos op de trekhaak.
3 Monteer de massa-ogen aan de massa-bout rechts onder het voertuig.
Fixeer de kabelboom met de meegeleverde kabelbinders. (Blijf uit de buurt van de uitlaat!)
4 Sluit de accu aan en test de functies met aangesloten aanhanger.
Monteer de gedemonteerde delen terug.
© ECS 2001
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 13-POLIGE
CONTACTDOOS VLGS. DIN/ISO NORM 11446
LANDROVER DISCOVERY 1999-
Bestel Nr.: RV-004-DL
D F
gelb jaune
yellow
blau bleu
blue
grau gris grey
weiß blanc
white
grün vert
green
braun marron brown
rot rouge
red
schwarz noir
black
schwarz/rot noir/rouge black/red
braun/weiß marron/blanc
brown/white
rot rouge
red
weiß blanc white
rot/blau rouge/bleu
red/blue
weiß blanc
white
RV-004-DL-N
GB NL P
geel 21W
blauw
2x21W
grijs
wit
groen
21W
bruin
52W
rood 3x21W
zwart
52W
zwart/rood
2x21W
bruin/wit 180W / 15 Amp
rood
180W / 15 Amp
wit
rood/blauw
wit
190101I
max
REVISIE 0
