6 MANIPULATION DU MLJ (CLAVIER ET DISPLAY)
Le MLJ se manipule au moyen d'un clavier à trois boutons-poussoirs situés sur la face. Ces boutons-
poussoirs sont alignés verticalement et, en commençant par celui supérieur, ils sont appelés : "ENTER", "+"
et "-".
Sur le tableau, le premier bouton-poussoir est représenté par une flèche (voir figure 2), bien que tout au long
de ce manuel, nous l'appellerons ENTER. Avec le couvercle en place, seul ce bouton-poussoir est
accessible depuis l'extérieur.
Le relais fournit l'information au moyen de trois displays à sept segments et de trois LEDS, tous situés sur la
partie frontale. Les LEDS sont alignées verticalement et sont indiquées, en commençant par celui supérieur :
"READY", "52" et "27".
Le MLJ peut se trouver dans trois situations :
•
Séquence de Lectures : fournit l'information sur l'état du relais, les valeurs des tensions, le glissement,
les registres de la dernière autorisation de fermeture, etc. Son opération ne requiert que l'utilisation du
bouton-poussoir ENTER.
•
Séquence de Réglages : permet de consulter et de changer les réglages d'opération du MLJ. Elle
requiert l'utilisation des trois boutons-poussoirs.
•
Séquence de Calibrage : la demie somme des tensions de ligne et de barres est montrée, pour faciliter
le calibrage.
Immédiatement après avoir connecté le relais, celui-ci réalise un autodiagnostic; les sigles tSt apparaissent
sur le display. L'autodiagnostic terminé, le relais reste opérationnel. En situation de Séquence de Lectures,
l'état de ligne et de barre (alimentée ou non alimentée) s'affiche sur le display.
6.1
SEQUENCE DE LECTURES
Il s'agit de la séquence habituelle du MLJ. Il se situe automatiquement sur cette séquence après une
connexion.
Elle est divisée en une série de "Fonctions", chacune correspondant à une information
différente. Ces fonctions sont numérotées de 0 à 12, et sont identifiées par la lettre F suivie du numéro de
fonction.
Relais de vérification de Synchronisme
GEK – 106280
Le passage d'une séquence à
une autre est faite en appuyant
sur une touche ou simultanément
sur une combinaison de touches.

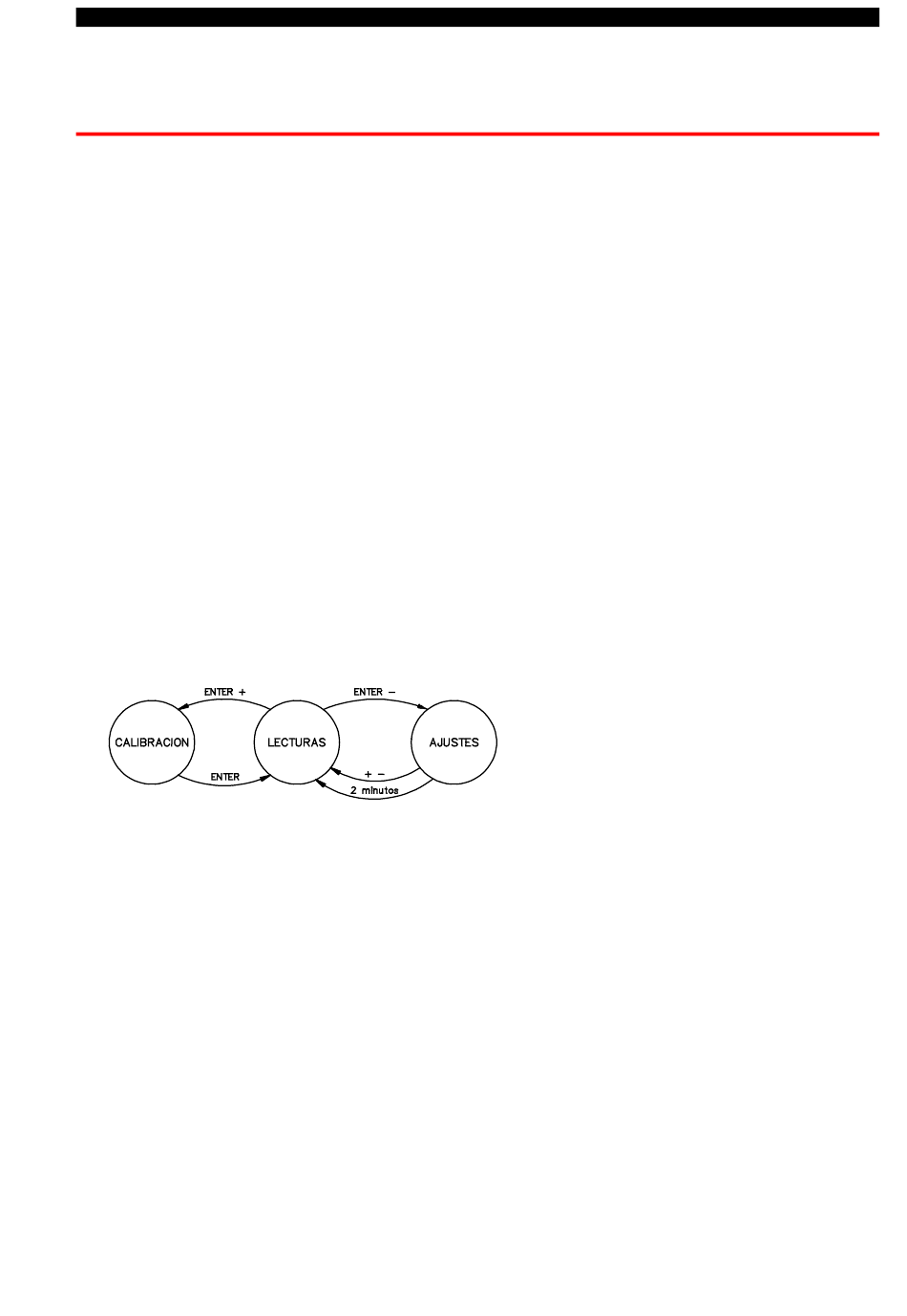

Comme le montre le graphique
joint, si sur le mode de Séquence
de Réglages aucune touche n'est
appuyée pendant deux minutes,
on passera automatiquement à la
Séquence de Lectures.
27
