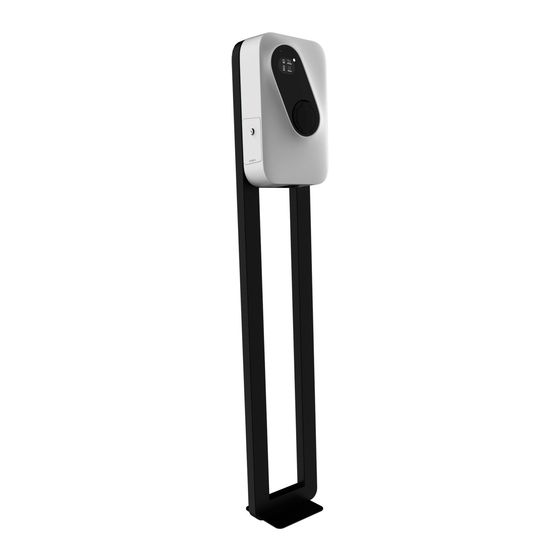

- Page 1 Ver. 2021-3-FR Etrel INCH GUIDE DE DÉMARRAGE RAPIDE...
- Page 3 INFORMATIONS REL ATIVES A LA SECURITE La station de charge Etrel INCH a été conçue et testée conformément aux versions actuelles et antérieures des normes internationales. La station de charge est conforme à...
- Page 4 U T I L I S A T I O N P R É V U E • La station de charge Etrel INCH est destinée à la recharge des véhicules électriques uniquement et ne doit pas être utilisée pour recharger d'autres appareils ou pour tout autre usage.
- Page 5 I N S T R U C T I O N S D E M I S E À L A T E R R E La station de charge Etrel INCH doit être correctement mise à la terre pour être utilisée en toute sécurité. En cas de...
- Page 6 dysfonctionnement ou de panne, la mise à la terre constitue une mesure de protection pour réduire le risque de choc électrique. Plusieurs systèmes de mise à la terre sont possibles : TN-S, TN-C, TN-C-S et TT. Une connexion inappropriée de l'équipement (conducteur de mise à...
- Page 7 Dimensions des vis : 4,5 x 40 et 4,5 x 60 [mm], • Joint en caoutchouc pour presse-étoupe, pour les câbles de petite taille • *9 × entretoises murales • *2 × clés pour ouvrir les portes de service de la station de charge, •...
- Page 8 Si les câbles d'alimentation traversent le mur, il est nécessaire de percer préalablement un trou pour les câbles d'alimentation. Le trou doit être percé à l'endroit indiqué sur l'image. Le trou doit être suffisamment grand pour contenir les câbles une fois qu'ils y auront été...
- Page 9 bonne taille. Pour les câbles de taille inférieure ou égale à 5 x 6 mm , utilisez le joint en caoutchouc le plus étroit. Pour les câbles de taille 5 x 10 mm , utilisez le joint en caoutchouc plus large qui devrait se trouver par défaut à l'intérieur du presse-étoupe.
- Page 10 presse-étoupe. Il est également possible de retirer la gaine du câble avant d'insérer le câble dans le presse-étoupe. Une fois le câble passé dans le presse-étoupe, placez la fiche UTP sur le câble UTP sans gaine. Connectez les câbles UTP sans les croiser.
- Page 11 station de charge et sera utilisé pour charger les véhicules électriques monophasés. Pour cette application, il est conseillé d'utiliser la phase la moins chargée de l'installation. Le connecteur du bas doit être utilisé pour connecter le fil neutre (N). Respectez l'ordre des phases. Le respect d’ordre des phases est particulièrement important lorsque la station de charge fait partie d'une grappe.
- Page 12 DEEE : cet appareil doit être mis au rebut uniquement dans un centre de recyclage. 2020 Etrel. Tous droits réservés. Etrel, le logo Etrel et ses autres marques sont la propriété d'Etrel et peuvent être déposées. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Etrel n'assume aucune responsabilité...
