Retrait du canon
1. Préparez le pistolet en vue d'une réparation,
page 27.
2. Desserrez avec précaution l'écrou (54) du raccord
pour fluide du support (13). Sortez le tuyau (14 ou
50a) du raccord. Assurez-vous que les deux viroles
et l'écrou restent sur le tuyau.
3. Desserrez les trois vis (11).
Afin d'éviter tout dommage à l'alimentation
électrique (18), tirez le canon du pistolet droit hors
de la poignée du pistolet. Si cela est nécessaire,
déplacez doucement le canon du pistolet
latéralement pour le détacher de la poignée du
pistolet.
4. Maintenez la poignée du pistolet (17) d'une main et
tirez bien droit le canon (16) pour le retirer de cette
dernière. Consultez la F
32
14
54
55
13
ti1503a
17

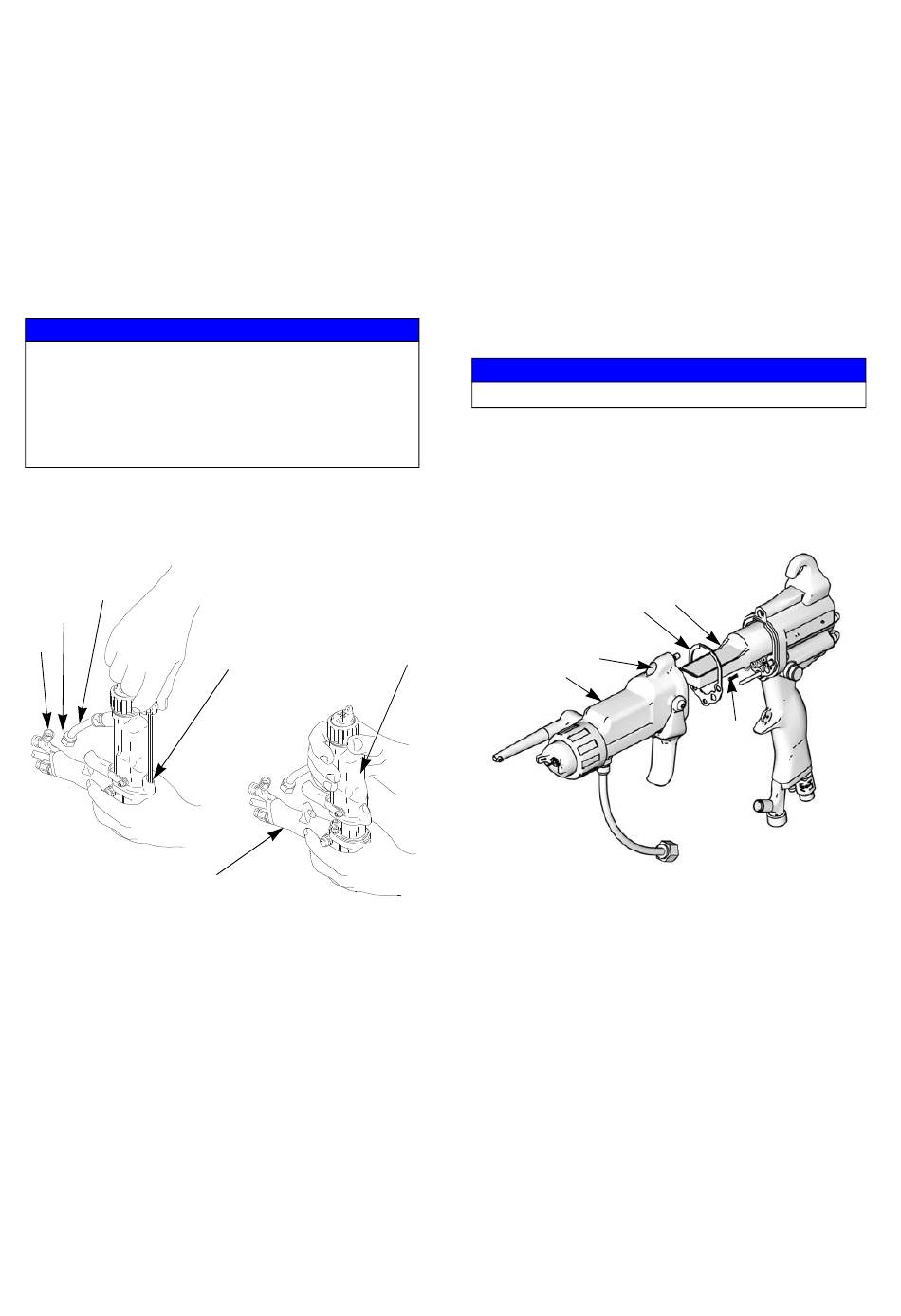

Fig. 16. Retrait du canon
313849G
AVIS
. 16.
IG
11
Installation du canon
1. Assurez-vous que le joint (10*) et le ressort de mise
à la terre (53) sont en place. Veillez à ce que les
orifices d'air soient bien alignés. Remplacez-les en
cas de dommages. Consultez la F
2. Placez le canon (16) sur l'alimentation électrique
(18) et sur la poignée du pistolet (17).
3. Serrez les trois vis (11) uniformément et en
diagonale (d'environ un demi-tour après la
mise en contact).
Ne serrez pas excessivement les vis (11).
4. Montez le tuyau pour fluide (14) sur le raccord du
support (13). Assurez-vous que les viroles sont en
place. Serrez l'écrou (54).
5. Testez la résistance du pistolet, page 23.
16
16
Fig. 17. Installation du canon
ti1504a
Réparation du pistolet
AVIS
18
*10
11
53
. 17.
IG
ti12830
31
