5.2 Consignes d'utilisation
1. Protégez l'installation d'une mise en marche accidentelle.
2. Veillez à l'absence de personnes dans la zone dangereuse.

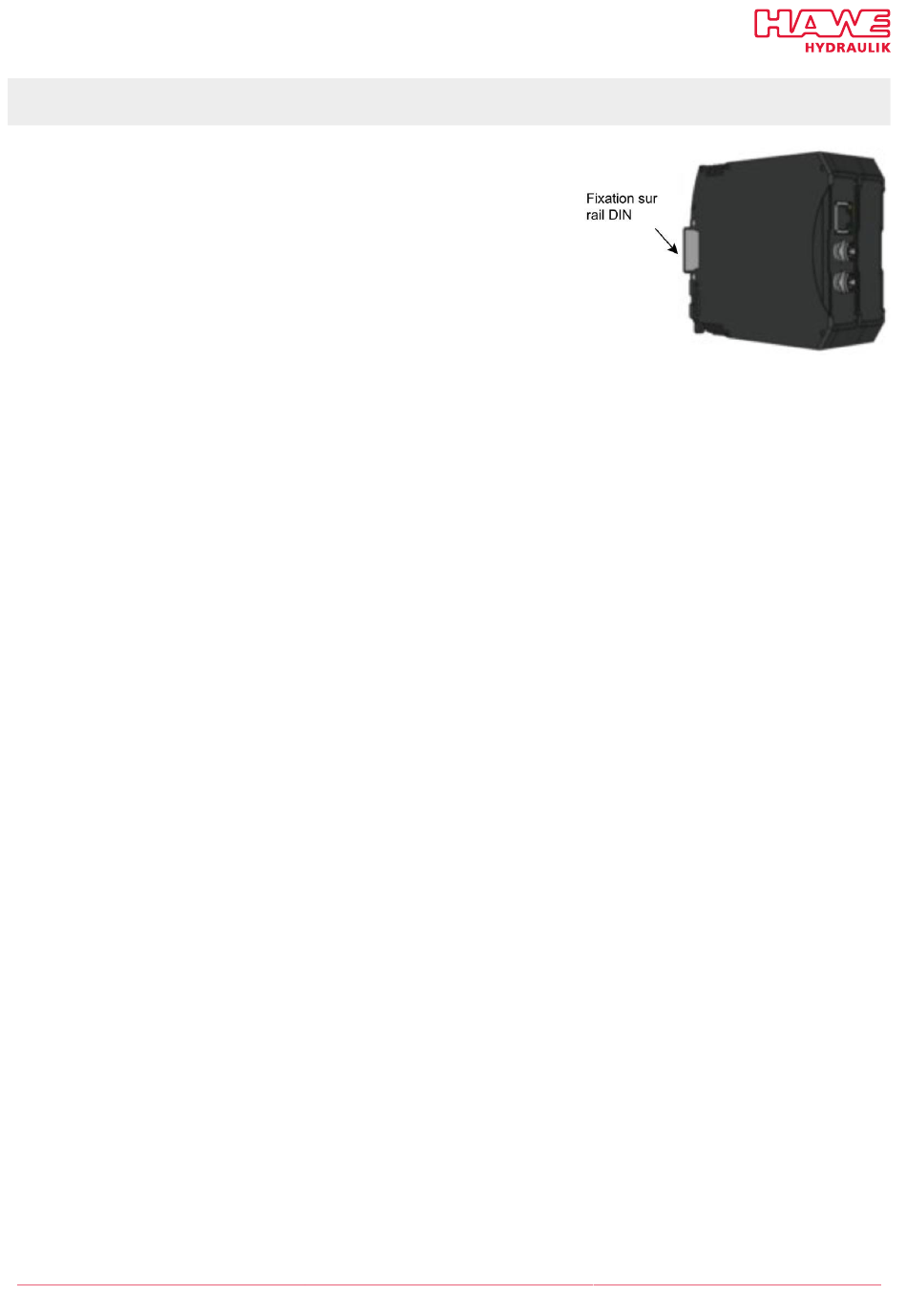

3. Placez l'appareil en position verticale sur le rail DIN dans l'armoire de commande,
de manière à ce que les fentes de ventilation restent dégagées.
4. Lors du raccordement des ls l multibrins, tenez compte de l'affectation des
barrettes de connexion indiquée au
connexion".
5. Pour raccorder les barrettes de connexion, procédez comme indiqué ci-dessous :
✓ Dénuder 10 mm du câble
• Type de câble : section admissible
• Section de conducteur rigide : 0,2 mm² à 1,5 mm²
• Section de conducteur exible : 0,2 mm² à 1,5 mm²
• Section de conducteur AWG /kcmil : 24 à 16
• Section de conducteur exible avec embout sans collier en plastique :
0,2 mm² à 1,5 mm²
• Section de conducteur exible avec embout
• Avec collier en plastique : 0,2 mm² à 0,75 mm²
✓ Appuyer sur la touche de déverrouillage orange avec un tournevis (A) ou un
objet similaire.
✓ Insérer le l multibrin (B) dans l'ouverture ronde de manière à ce qu'aucun des
ls ne soit visible de l'extérieur.
✓ Retirer le tournevis (A) et vérier que le l multibrin (B) est bien coincé.
Veiller à coincer le l multibrin et non l'isolation.
HAWE Hydraulik SE
Chapter 5.1.2, "Affectation des barrettes de
D 7821 - 01-2021 - 1.0
19/25
