EV2D-EC-EW

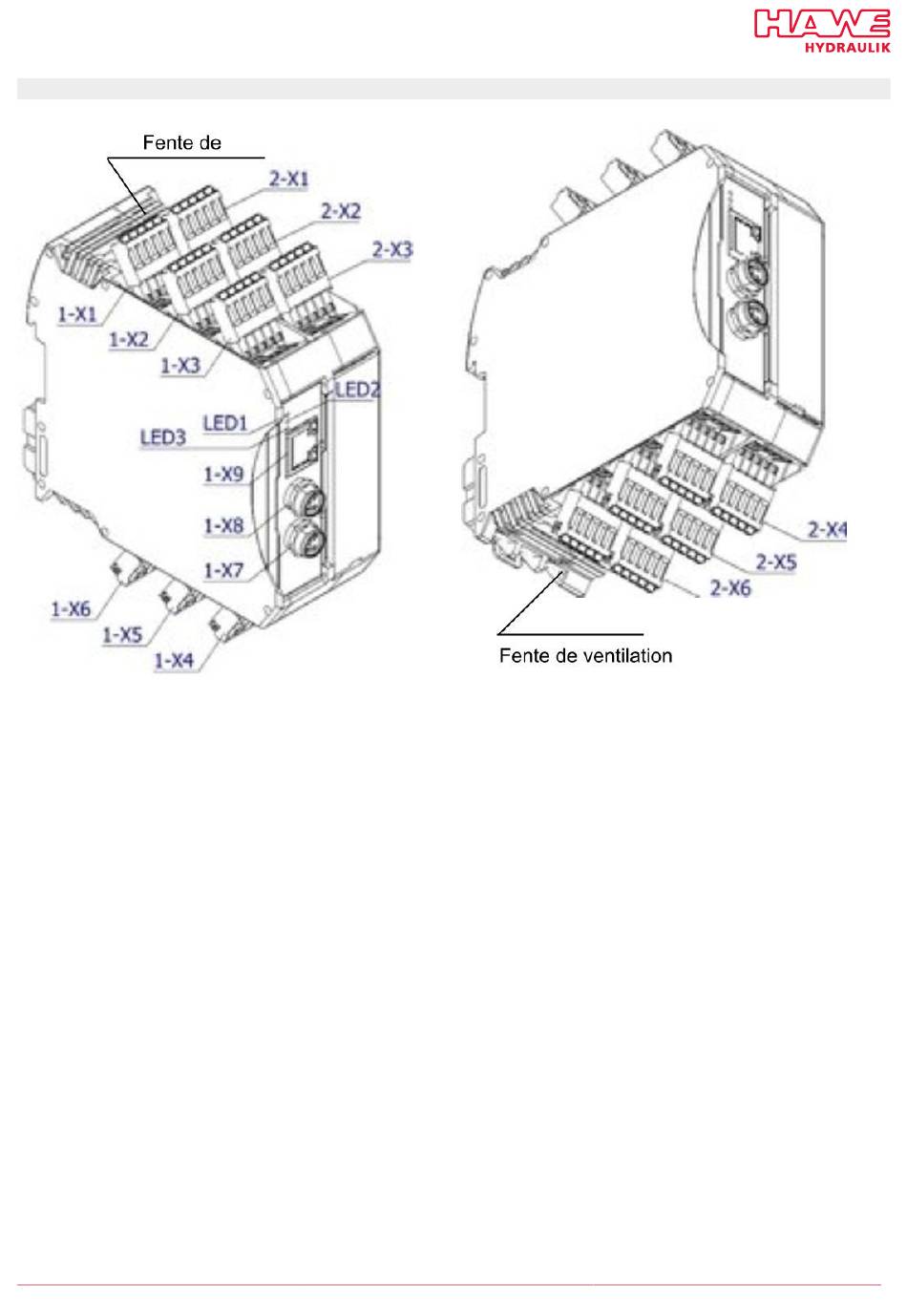

1-X1
Connexion capteur LVDT2
1-X2
Connexion capteur LVDT1
1-X3
N.C.
1-X4
Fonction de sécurité STO
1-X5
Circuit de charge pour actionneurs Y1 / Y2
1-X6
Ub système électronique / FAULT / GND
1-X7
LAN-IN (par ex. EtherCAT)
1-X8
LAN-OUT (par ex. EtherCAT)
1-X9
Interface RJ45
LED1
FAULT (rouge)
LED2
ENABLE (jaune)
LED3
POWER (verte)
2-X1
P2
2-X2
P1
2-X3
N.C.
HAWE Hydraulik SE
2-X4
2-X5
2-X6
D 7821 - 01-2021 - 1.0
Circuit de charge pour actionneurs Y3 / Y4
Circuit de charge pour actionneurs Y5 / Y6
Point GND EW
