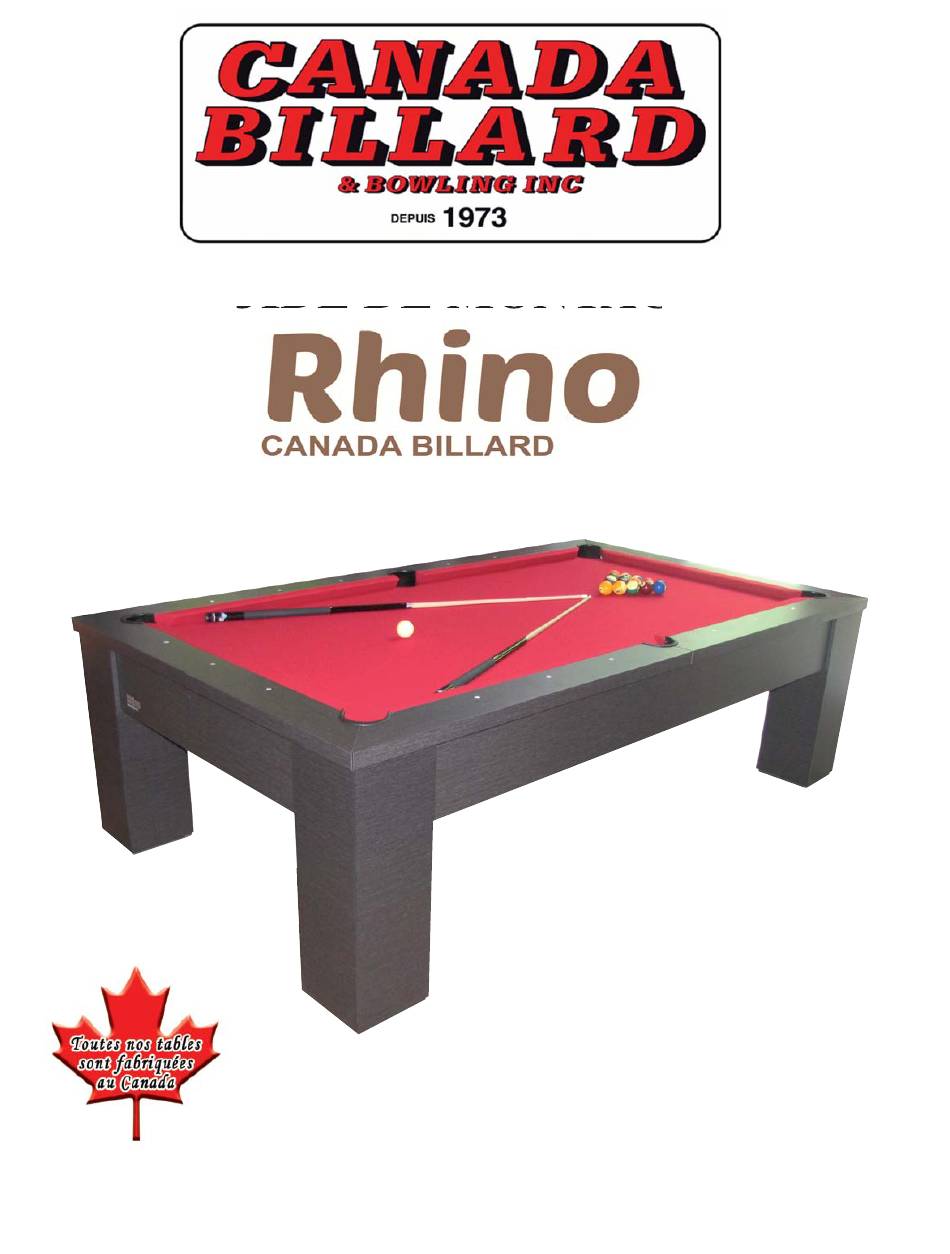

- Page 1 GUIDE DE MONTAGE 4050 boul. Industriel Laval (Québec) Canada H7L 6C3 Tél.: (450) 963-5060 - fax: (450) 963-4300 - Fax sans frais: 1-800-267-2496 info@canadabillard.com - www.canadabillard.com © Canada Billard & Bowling Inc. 2013 - Imprimé au Canada...
-
Page 2: Garantie À Vie
G A R A N T I E À V I E CANADA BILLARD donne une garantie insurpassable POUR LA VIE ENTIÈRE DU PREMIER ACHETEUR, contre tout défaut de fabrication, en autant que l’installation et/ou le service sont effectués par un Concessionnaire Autorisé ou par un installateur qualifié... - Page 3 Rhino 08' Bag # DESCRIPTION Frame 1-CO Threaded rods 3/8"-16 x 3" Hexagon bolts 3/8"-16 x 1" Hexagon bolts 3/8"-16 x 2 1/2" Hexagon bolts 3/8"-16 x 3 1/2" Flat washers 7/16" Hexagon nuts 3/8"-16 Weld nuts 3/8" (long) Rails 3-78910 Threaded rods 3/8"-16 x 3"...
-
Page 4: Guide De Montage
GUIDE DE MONTAGE 1 Sortez les pieds de leur emballage et 2 Vissez les tiges fi letées 3/8”-16 x 3”dans les dévissez d’environ 1/2” les niveleurs de pieds. 4 pieds. 3 Positionnez les pieds sur les bouts de bâti. 4 Assemblez les bouts de bâti aux pieds à l’aide des rondelles plates 7/16”... - Page 5 GUIDE DE MONTAGE 8 Installez les deux traverses d’about d’ardoises 7 Position fi nale des traverses. à l’aide des boulons à têtes hexagonales 3/8”-16 x 1” 3/4, rondelles 7/16” et écrous 3/8”. 9 Vissez les blocs sur les 4 traverses de bout 10 Vissez les blocs sur les traverses d’about ( 2 traverses droites et 2 gauches).
- Page 6 GUIDE DE MONTAGE 13 Fixez les 4 autres blocs sur les traverses 14 Serrez tous les boulons. d’abouts d’ardoise . 15 Installez la table à son emplacement exact. 16 Identifi ez le coin le plus élevé. Ajustez le niveau en dévissant les niveleurs des autres pieds au besoin.
- Page 7 GUIDE DE MONTAGE 19 Vérifi ez le niveau de chaque section 20 Percez avec une mèche de 5/32 ” dia. les d’ardoise. blocs de fi xation d’ardoise. 21 Vissez les ardoises à l’aide des vis # 14 x 2 22 Ajoutez ou enlevez des cales s’il y a lieu. 1/2 ”...
- Page 8 GUIDE DE MONTAGE 25 Placez le tapis sur l’ardoise, l’étiquette 26 Agrafez sur environ 4" au centre d’un des «surface de jeu» sur le dessus. bouts de la table. 27 En tirant modérément vers 2 agrafez en 2. 28 En tirant modérément vers 1, agrafez sur Répétez vers 3, 4, 5 et 6.
- Page 9 GUIDE DE MONTAGE 31 En tirant vers 1, agrafez sur 4". Répétez sur 32 Tirez et agrafez les entailles du tapis sous les 3 autres coins. toutes les poches de coins. Tendre et agrafez tous les côtés. Coupez l’exédent de tapis. 34 Utilisez les vis comptoir pour l’assemblage 33 Localisez les trous des bandes dans l’ardoise.
- Page 10 GUIDE DE MONTAGE 37 Procédez de la même façon pour les bandes 38 Retournez l’ensemble des bandes, insérez #1 et #6. Assemblez la bande #4 aux bandes #3 les pièces C dans les bandes #3 et #5 et serrez. et #5. Vissez les tiges B sur les pièces A dans les côtés des bandes #2 et #6.
- Page 11 GUIDE DE MONTAGE 43 Serrez les bandes de bouts centrées sur la 44 Alignez les bandes de côté et serrez toutes table. les bandes. 45 Posez les pastilles (pool ou snooker) aux endroits indiqués ci-dessus. Pour le jeu de snooker, tracez le demi-cercle «D»...
- Page 12 GUIDE DE MONTAGE Vous êtes maintenant prêt à jouer votre première partie de billard sur votre magnifi que table de CANADA BILLARD! Félicitations! Demandez notre nouveau catalogue d’accessoires de billard et n’hésitez pas à visiter notre site internet: www.canadabillard.com Page 12...
