Mode d'emploi SIMDOS 10 FR
Composants raccordés
Pompes spécifiques au client
1
Tuyau
2
Écrou-raccord
3
Collerette
4
Tubulure
KNF Flodos BA_SIMDOS10_FR_07_167722.docx Traduction du mode d'emploi original en langue française
6.2.3
Raccorder le système hydraulique
Raccorder à la pompe uniquement des composants conçus
pour les données hydrauliques de la pompe (voir le chapitre 3).
Tuyaux
Utilisez uniquement des tuyaux conçus pour la pression de
service maximale admissible de la pompe (voir la sec-
tion 3.10).
Utilisez uniquement des tuyaux offrant une résistance chi-
mique suffisante aux liquides à véhiculer.
Les variantes de raccords décrites ci-dessous s'appliquent aux
produits standard. Pour les projets spécifiques au client (PML
(PL, PML)
ou PL) les raccords peuvent varier.
Un marquage sur la tête de pompe indique le sens du débit.
Raccord de tuyau à collerette
FEM 1.10KT, FEM 1.10TT, UFEM 1.10KT, UFEM 1.10TT

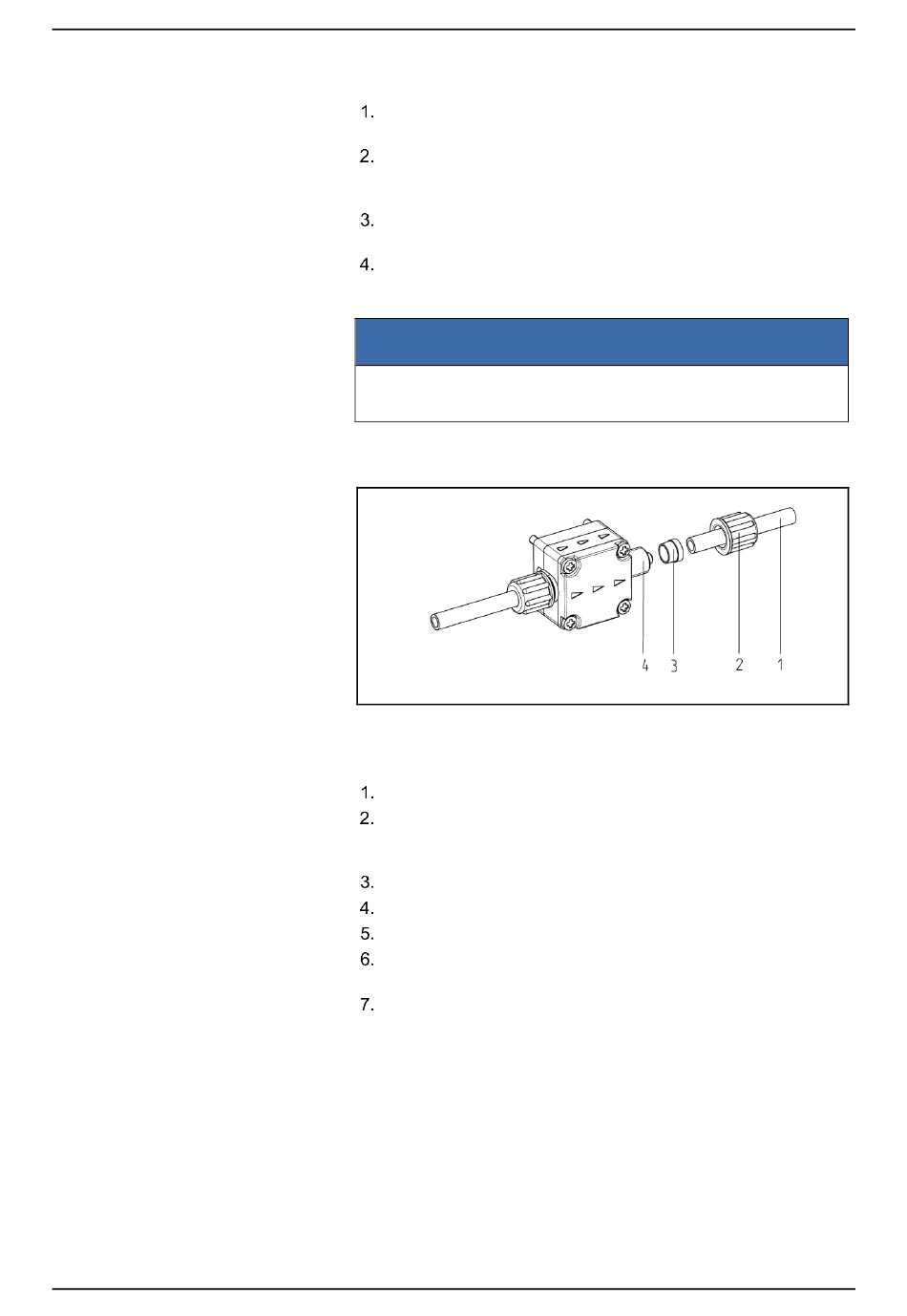

Fig. 17: Raccord de tuyau 4/6 à collerette (FEM)
Raccord de tuyau 1/8" / 1/4" à collerette (UFEM)
Enlever les protections des raccordements
Avec un couteau aiguisé, couper les tuyaux d'aspiration et de
refoulement (tuyau FEM : ID 4 mm, AD 6 mm / UFEM : ID 1/8",
AD 1/4") à la longueur requise et bien droits.
Pousser l'écrou-raccord (2) et la collerette (3) sur le tuyau (1).
Enfoncer les tuyaux par-dessus les tubulures jusqu'à la butée.
Visser l'écrou-raccord à la main (2).
Vérifier que les tuyaux et les transitions (tubulure/tuyau) sont
raccordés de manière correcte et sûre.
Vérifier l'étanchéité de l'installation (voir la section 10.5)
Montage et première mise en service
REMARQUE
36
