Connexions

Vous pouvez utiliser le FR-7 sans système d'amplification ni l'unité pédalier/alimentation/chargeur de batterie FBC-7. En
revanche, si vous possédez un FR-5 sans sa batterie optionnelle, vous devez le brancher au FBC-7 fourni.

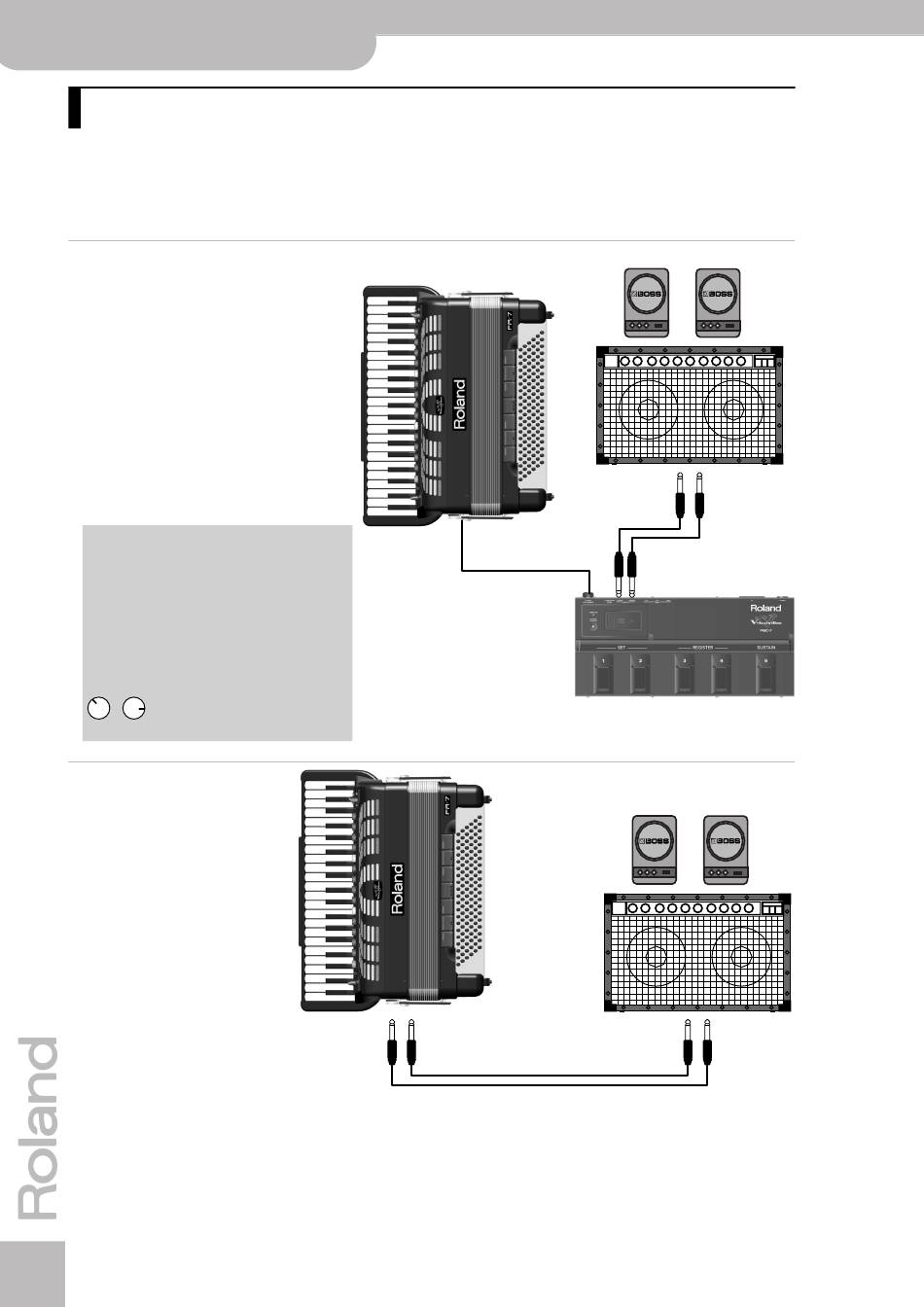

Connexion du FR-7/FR-5 au FBC-7 fourni

Si vous ne possédez pas de batterie (FR-5) ou
préférez ne pas l'utiliser (FR-7), branchez le
V-Accordion au FBC-7 à l'aide du câble fourni.
Ce câble alimente le FR-7/FR-5, transmet les
messages du pédalier et les signaux audio du
FR-7/FR-5 aux prises OUTPUT L/MONO & R du
FBC-7.
Dans ce cas, il n'est pas vraiment nécessaire
de brancher les prises OUTPUT du FR-7/FR-5 à
un amplificateur externe. Branchez le FR-7/
FR-5 comme illustré.
Remarque: Cette connexion est indispensable pour
exploiter les fonctions MIDI du FR-7/FR-5 (voyez
p. 182).
Les sons du FR-7/FR-5 ont été conçus pour pro-
duire une image stéréo naturelle. Si vous
branchez le V-Accordion à une console de
mixage, réglez la commande PAN de l'entrée à
laquelle vous avez relié la prise OUTPUT L (sec-
tion Treble) sur "11 heures". Réglez la com-
mande PAN du canal relié à la prise OUTPUT R
(section Bass & Chord) sur "3 heures" pour con-
server cette balance. En voici un exemple:
. Vous pouvez toutefois changer ce
T B/C
réglage (voyez p. 174).

Utilisation des prises OUTPUT

Pour brancher le FR-7/FR-5 à une
sono ou une console tout en vous
servant de la batterie rechargeable
fournie (FR-7), nous vous con-
seillons d'utiliser un système sans
fil. Cela vous évite de devoir utiliser
un câble de signal excessivement
long.
Le FR-7 est doté d'un système de
haut-parleurs internes et ne
nécessite donc pas la moindre con-
nexion à un amplificateur. Le FR-5,
par contre, a toujours besoin d'une
connexion audio. S'il n'est pas
équipé de la batterie en option,
nous vous conseillons de le bran-
cher au FBC-7 (voyez ci-dessus).
Vous pouvez aussi vous servir d'un
casque (le modèle Roland RH-25, RH-50 ou RH-200). Sur le FR-7, la connexion d'un casque coupe les haut-parleurs inter-
nes.
Remarque: Les prises OUTPUT du FR-7/FR-5 sont aussi disponibles lorsque vous branchez le FR-7/FR-5 au FBC-7. N'essayez jamais de les bran-
cher aux prises du FBC-7 car cette connexion ne fonctionne pas.
118
Utilisez le câble à 19
broches fourni.
Remarque: N'oubliez pas de bran-
cher le cordon d'alimentation du
FBC-7 à une prise de courant de
tension appropriée.
OUTPUT
L/MONO (Treble) + R/MONO (Bass)
Utilisez un câble de signaux très long (10m ou plus) ou un système sans fi l (recommandé).
INPUT
L + R
OUTPUT
L/MONO + R/MONO
INPUT
L + R
