Petrarca
6143
PREDISPOSIZIONE MONITOR PER IMPIANTI CON CAVO COASSIALE (RIF. ALIMENTATORE 6680-6580-6581)
MONITOR CONFIGURATION FOR INSTALLATIONS WITH CO-AX CABLE (POWER SUPPLY 6680-6580-6581).
PRÉDISPOSITION DU MONITEUR POUR INSTALLATIONS AVEC CÂBLE COAXIAL (RÉF. ALIMENTATION 6680-6580-6581)
VORRÜSTUNG DES MONITORS FÜR ANLAGEN OHNE KOAXIALKABEL (VGL. NETZTEIL 6680-6580-6581)
PREDISPOSICIÓN MONIITOR PARA INSTALACIONES CON CABLE COAXIAL (REF. ALIMENTADOR 6680-6580-6581).
PREPARAÇÃO DO MONITOR PARA INSTALAÇÕES COM CABO COAXIAL (REF
*
*
Resistenza finale da 75 Ohm da utilizzare nell'ultimo monitor o su indicazione dello schema di collegamento.
75 Ohm closing resistor for the last monitor or according to instructions of wiring diagram.
Résistance finale de 75 Ohms à monter dans le dernier moniteur ou selon les indications du schéma de connexion.
75 Ohm Abschlußwiderstand am letzten Monitor oder nach Anweisungen des Shaltplans.
Resistencia final de 75 Ohms que hay que utilizar en el ültimo monitor o según las indicaciones del esquema de conexionado.
Resistência final de 75 Ohm para utilizar no último monitor ou conforme às indicações do esquema de ligação.

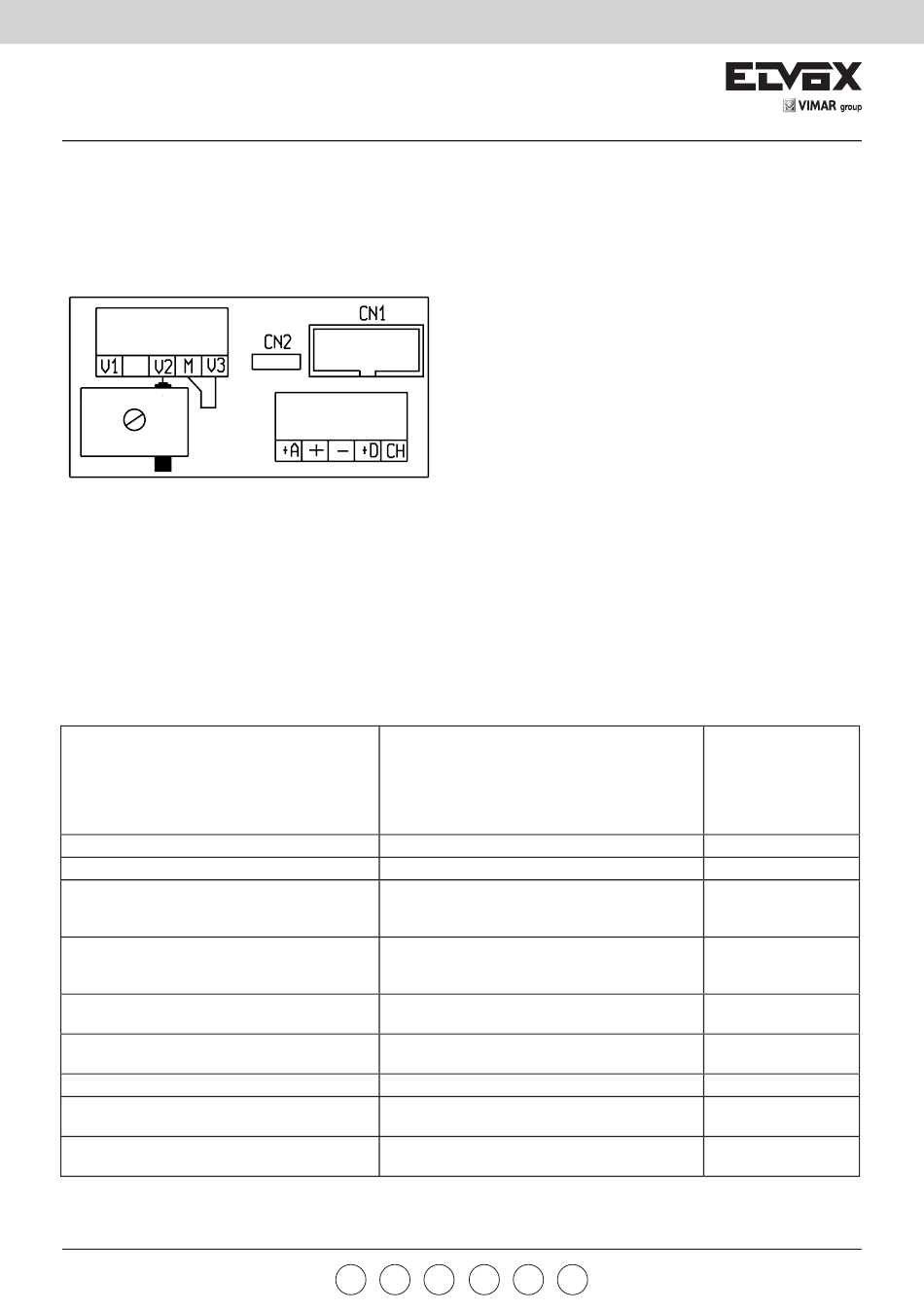

Numerazione morsettiera monitor
Numbering of monitor terminal block
Numération de la barrette enfichable du moniteur
Nummierung der Monitor-Steckleiste
Numeración regleta monitor
Numeração dos bornes do monitor
CH
+D
V3
M
-
+
+A
V1
M
Nota: Il cablaggio può includere un filo "Grigio", non utilizzato.
VIMAR group
All manuals and user guides at all-guides.com
Corrispondenza colore conduttori
Correspondence of conductor colour
Correspondence des couleurs des conducteurs
Überstimmung der Leiterfarben
Correspondencia colores conductores
Correspondencia colores conductores
Azzurro - Sky blue - Bleu ciel - Hellblau - Azul claro
Bianco - White - Blanc - Weiss - Blanco - Branco
Rosa - Pink - Rose - Rosa
(Non utilizzato - Not in use - Libre - Unbelegt - No
conectado - Não utilizado)
Arancio-Orange-Naranja-Laranja
(Non utilizzato - Not in use - Libre - Unbelegt - No
conectado - Não utilizado)
Blu sez. - Blue sect. - Bleu sect. - Blau Querschnitt -
Azul sec. 0,5mm
Rosso sez. - Red sect. - Rouge Sect - Rot querschnitt
- Rojo sec. 0,5mm
Nero - Black - Noir - Schwarz - Negro - Preto
Anima coassiale - Cable core - Âme du câble coaxial -
Koaxialer Kern - Malla coaxial - Alma coaxial
Schermo - Shield - Blindage - Schirm - Pantalla -
Trança
IT
EN
. ALIMENTADOR 6680-6580-6581)
a
FR
DE
ES
PT
Morsetti presa
Socket terminals
Bornes de la prise
Steckendosenpole
Regleta-conector
Tomada com bornes
1
2
3
4
5
6
7
V1-V2
M1-M2
