2.5.6
Installations des traversées paire et impaire
Vous pouvez installer les transducteurs d'un système PT900 dans l'une ou l'autre des configurations suivantes:
• Traversée paire : le signal provenant de l'un des transducteurs traverse le débit du fluide un nombre de fois pair
avant d'être reçu par l'autre transducteur (deux traversées sont recommandées pour la plupart des
applications).
• Traversée impaire : le signal provenant de l'un des transducteurs traverse le débit du fluide une fois ou un
nombre de fois impair avant d'être reçu par l'autre transducteur.
2.5.6.1
Installations de traversées paires (espacement <305 mm/12 po)
La fixation à pinces PT900 standard est conçue pour l'installation d'une traversée paire, comme illustré dans la Figure
23 ci-dessous. Après avoir installé la fixation à pinces sur le tuyau, reportez-vous à "Affichage de l'espacement entre
les transducteurs" à la page 73 pour ajuster l'espacement entre les pinces du transducteur à la distance axiale
requise.
Important: l'installation ci-dessus suppose un espacement de <305 mm / 12 po entre les transducteurs. Pour les
installations de traversées paires avec des espacements de >305 mm / 12 po entre les transducteurs,
voir "Installations de traversées paires (espacement>305 mm/12 po)" à la page 28 pour obtenir des
instructions.
TransPort® PT900 Manuel de l'utilisateur

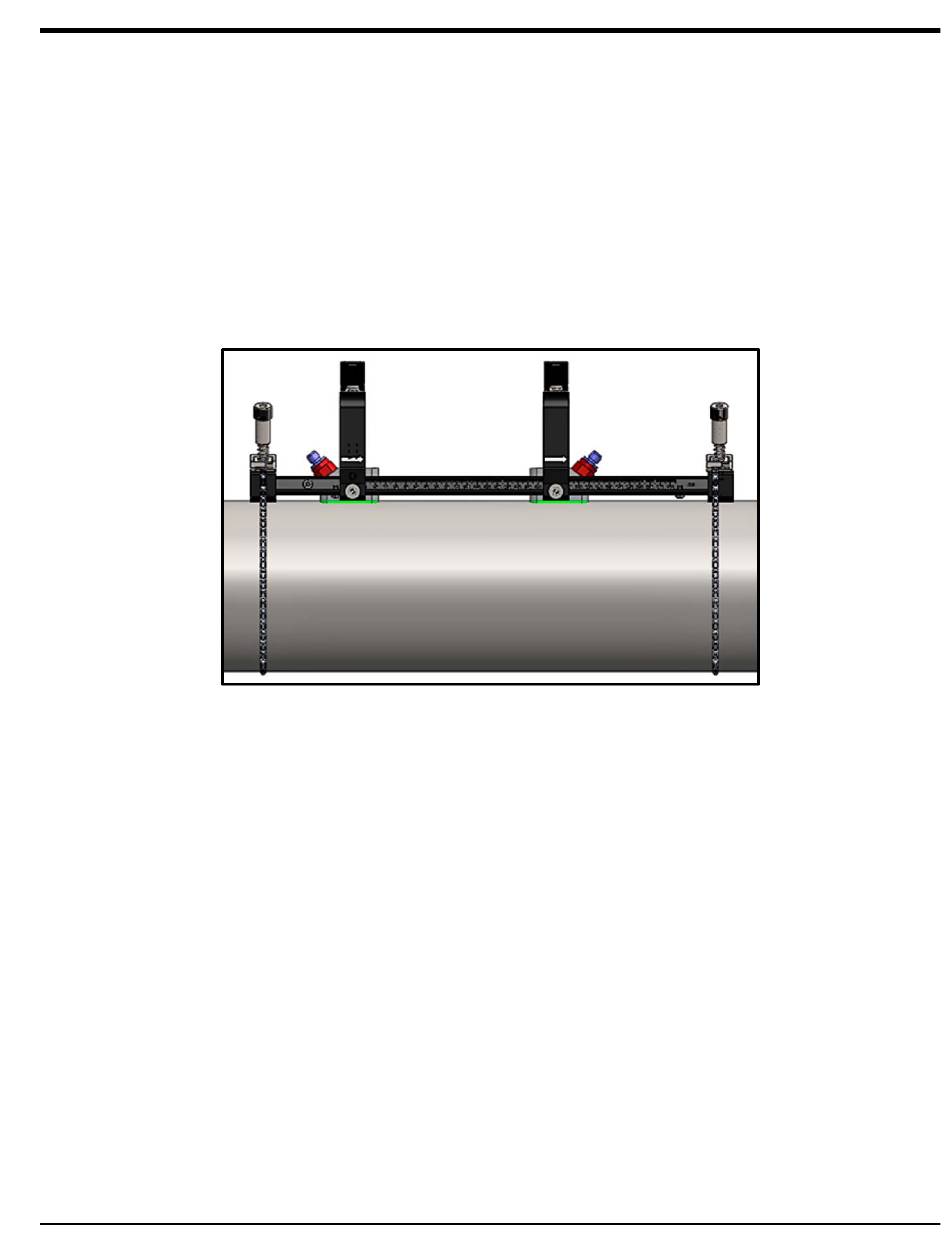

Figure 23: installation d'une traversée paire (vue de haut)
Chapitre 2. Installation
17
