Connexion « EtherCAT »

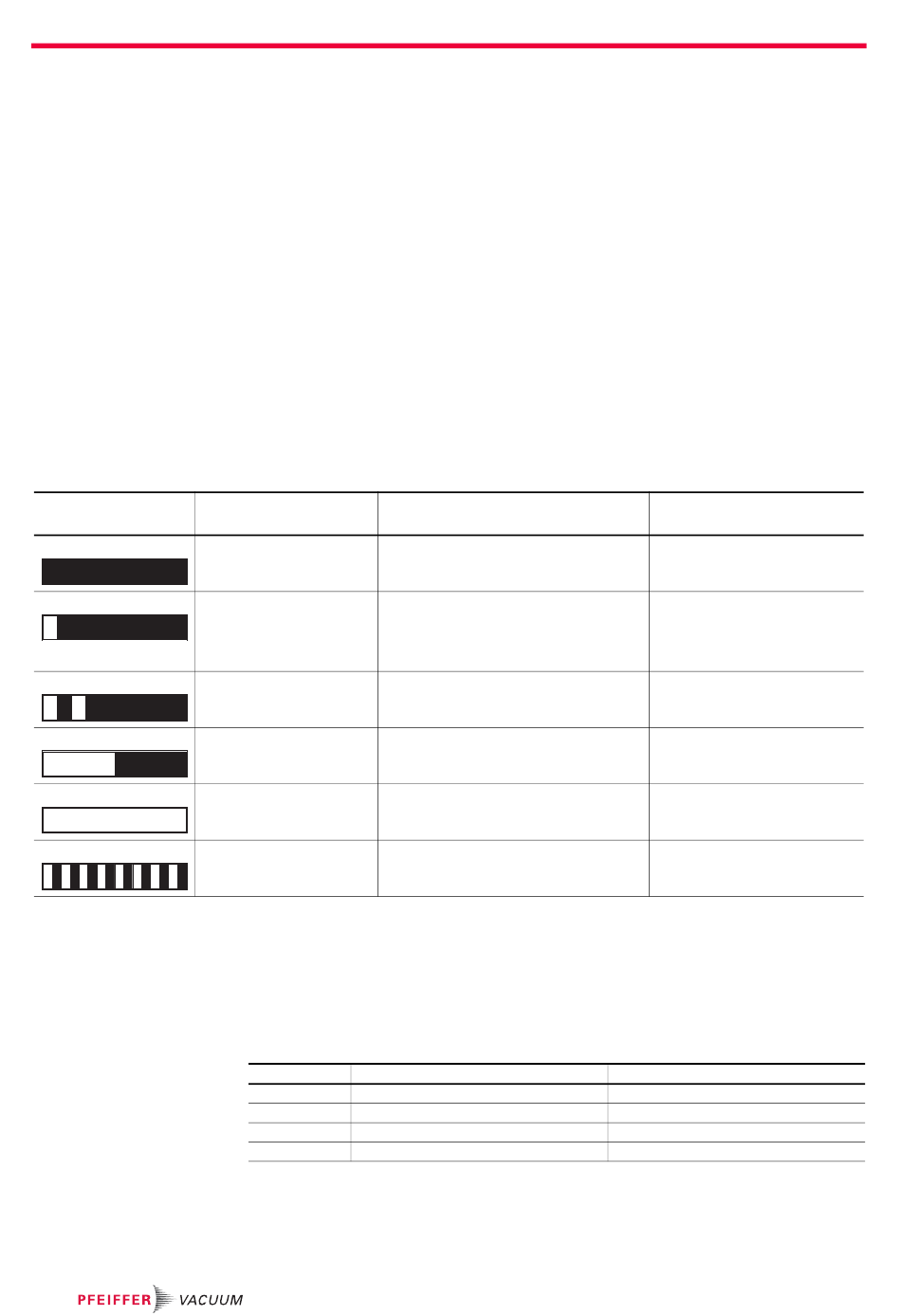

5.3 Opération des LED
Indication L/A (verte)
Connexion
LED éteinte Pas de connexion
Clignotement -
2 clignotements -
Clignotement -
LED allumée fixe Connexion à l'appareil sui-
vant, pas d'activité
LED vacillante Connexion active
5.4 Données de processus
12
Identification explicite des appareils
Méthode préférentielle car aucun programme de configuration supplémentaire n'est né-
cessaire.
 Sélectionner cette identification dans la planification.
 Régler l'identifiant des appareils sur la valeur planifiée.
– 001h - FFFh en hexadécimal correspond à 1 - 4095 en décimal.
– La nouvelle valeur est instaurée après mise hors tension et remise sous tension.
 En cas de remplacement d'un appareil, utiliser l'identifiant de l'ancien appareil.
Alias de station
L'utilisation d'un programme de configuration approprié est ici nécessaire.
 Sélectionner cette identification dans la planification.
 Attribuer l'alias de station de l'appareil en ligne.
– Cette valeur est valide après réinitialisation.
 En cas de remplacement d'un appareil, répéter ce processus.
RUN (verte)
Statut EtherCAT
« INIT » :
– Initialisation, pas de données de proces-
sus ou de service
« SAFE OPERATIONAL » :
– Données entrantes de processus (TC
1200 EC -> commande) valides
– Données sortantes (commande -> TC
1200 EC) en état sûr
-
« PRE_OPERATIONAL » :
– Données de service uniquement, pas de
données de processus
« OPERATIONAL » :
– Données entrantes et sortantes de proces-
sus valides
« BOOTSTRAP »
Données sortantes de processus
● Les données sortantes de processus sont prédéfinies comme suit :
Default RxPDO (commande -> TC 1200 EC, « sortie »), CoE 1600h.1-4 (1 octet)
1
Octet.bit CoE
0.0 7000.01 Turbo Start Stop
0.1 7000.02 Turbo Reset Alarm
0.2 7000.03 Turbo Low Speed
0.3-7. -
1. hexadécimal, voir le chapitre Données de service
Données entrantes de processus
● Les données entrantes de processus sont prédéfinies comme suit :
ERR (rouge)
Défaut EtherCAT
Aucun défaut
Changement d'état spontané
Perte de la connexion
Configuration non valide
Amorce
Erreur de démarrage
Signification
État de la pompe (0 : arrêt, 1 : marche)
0->1 : Acquittement de panne
Veille (0 : arrêt, 1 : marche)
réservé
