Raccordement électrique
Avant toute intervention, s'assurer que l'alimentation électrique générale est coupée.
L'installation électrique doit être réalisée conformément à la réglementation en
vigueur (voir "Raccordements électriques - rappels", page 3).
Respecter les distances de sécurité entre les câbles TBTS et BT (puissance).
90 °C
24 V

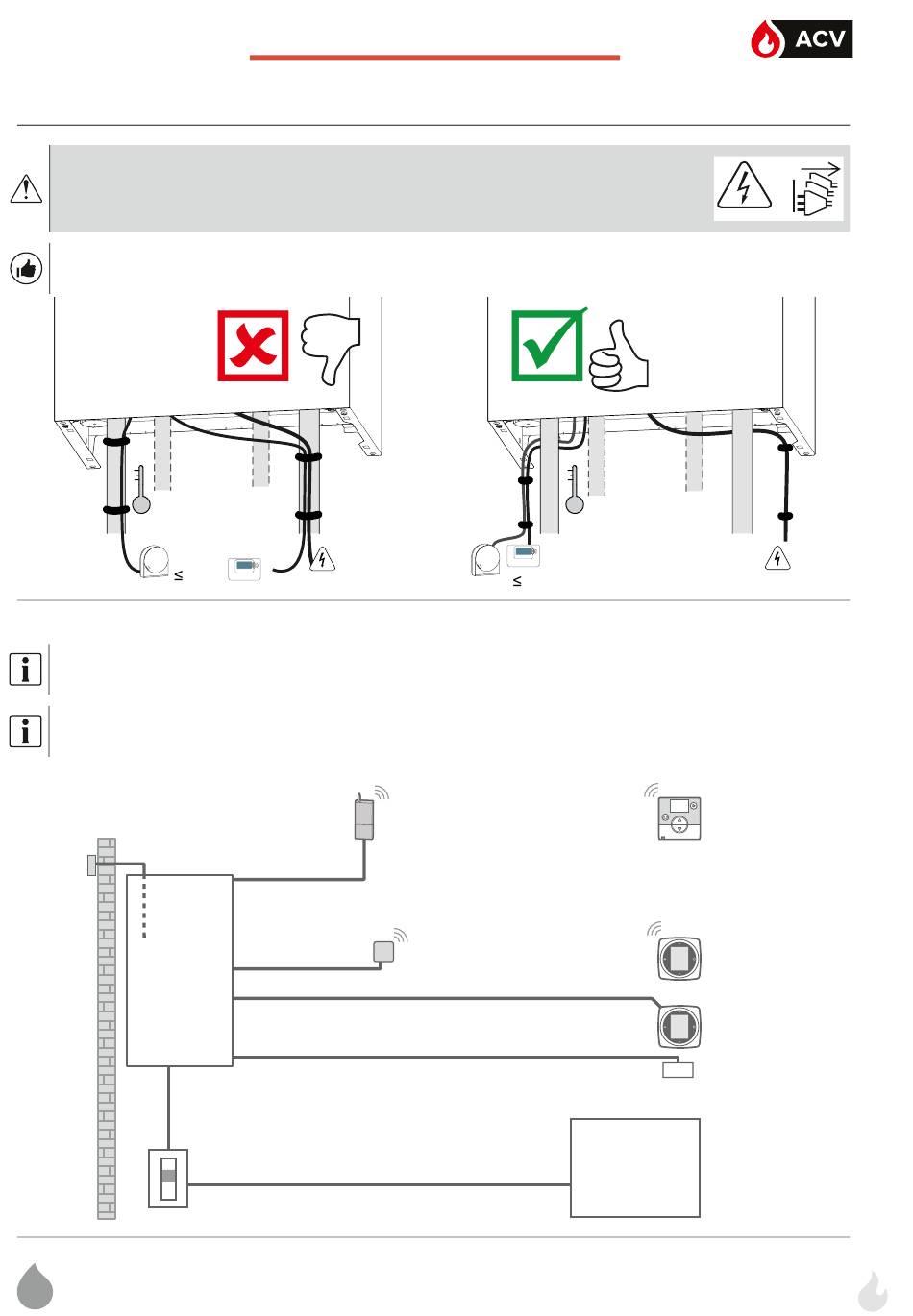

fi g. 17 - Chemin de câbles
Le plan de câblage électrique est détaillé
Les sections de câble sont données à titre indicatif et ne dispensent pas l'installateur de vérifi er que ces
sections correspondent aux besoins et répondent aux normes en vigueur.
Sonde extérieure
2x0.75 mm²
3G0.75 mm² (câble fourni)
Diff érentiel
30 mA
fi g. 18 - Schéma d'ensemble des raccordements électriques
FR
RACCORDEMENT ÉLECTRIQUE
230 V~
page 54
Navipass IO
(câble fourni)
2x0.75mm²
2x0.75mm²
2x0.5 mm² à 2x1.5 mm²
Alimentation électrique (phase, neutre, terre)
3G1.5 mm² à 3G2.5mm²
OK
90 °C
24 V
Tableau
électrique
général
230 V~
Navilink A59
Navilink 128
Navilink 105
Plancher chauff ant :
Sécurité plancher
chauff ant (non fournie)
25
