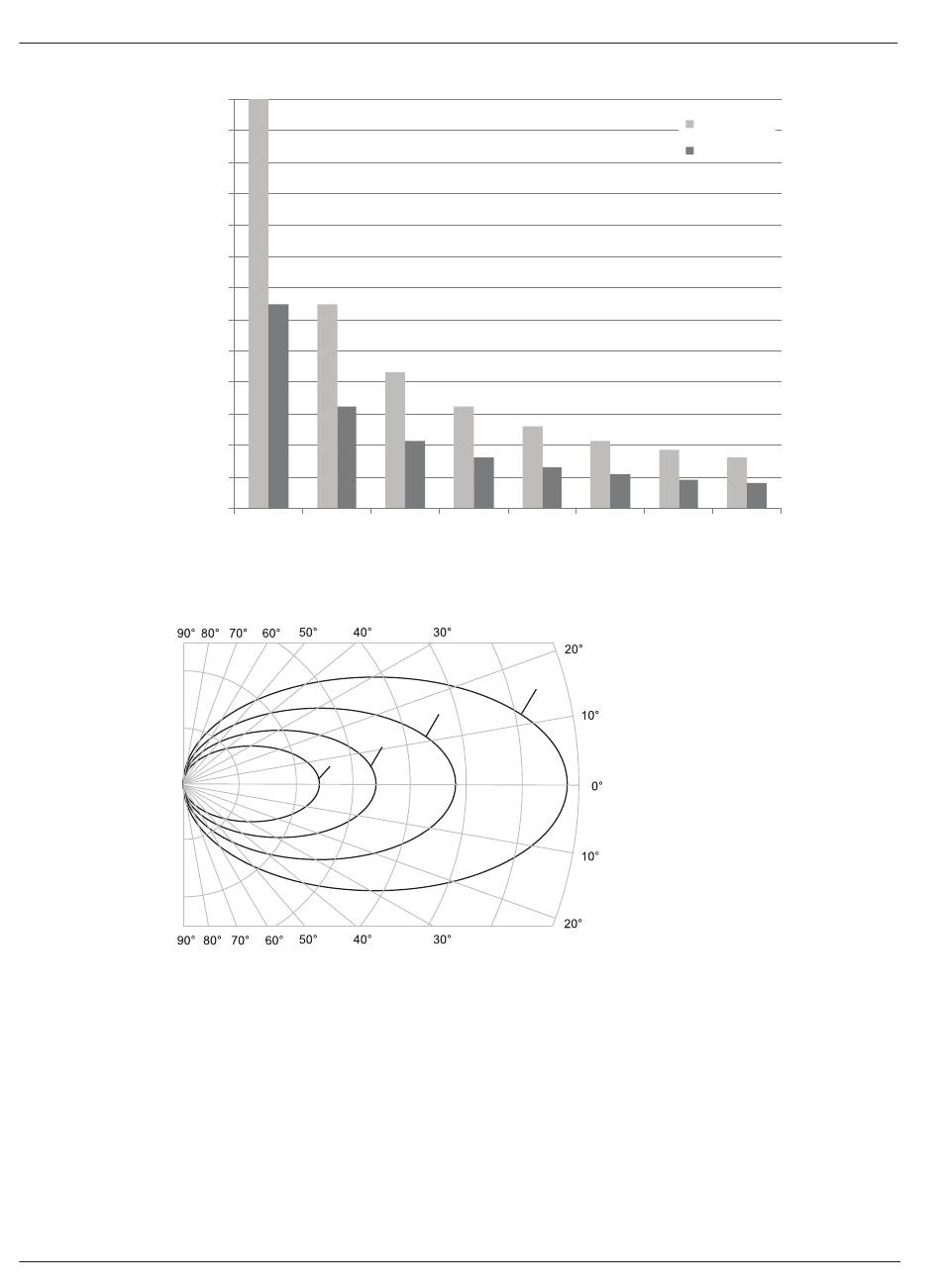

Figure 4.3: Zone de couverture totale des systèmes de diffusion de langues LBB 4511/00 et LBB 4512/00
pour 1 à 8 porteuses
Figure 4.4: Diagramme polaire du modèle de rayonnement pour 1, 2, 4 et 8 porteuses
Empreinte
La section croisée du modèle de rayonnement en 3 dimensions avec le sol de la salle de
conférence est appelée empreinte (zone blanche des trois figures suivantes). Il s'agit de la
zone au sol dans laquelle le signal direct est suffisamment puissant pour garantir une bonne
réception lorsque le récepteur est orienté vers le système de diffusion de langues. Comme
illustré, la taille et la position de l'empreinte dépendent de la hauteur et de l'angle selon
lesquels est monté le système de diffusion de langues.
