6
Fonctions spécifiques
6.1
Auto-négociation STU-C / STU-R

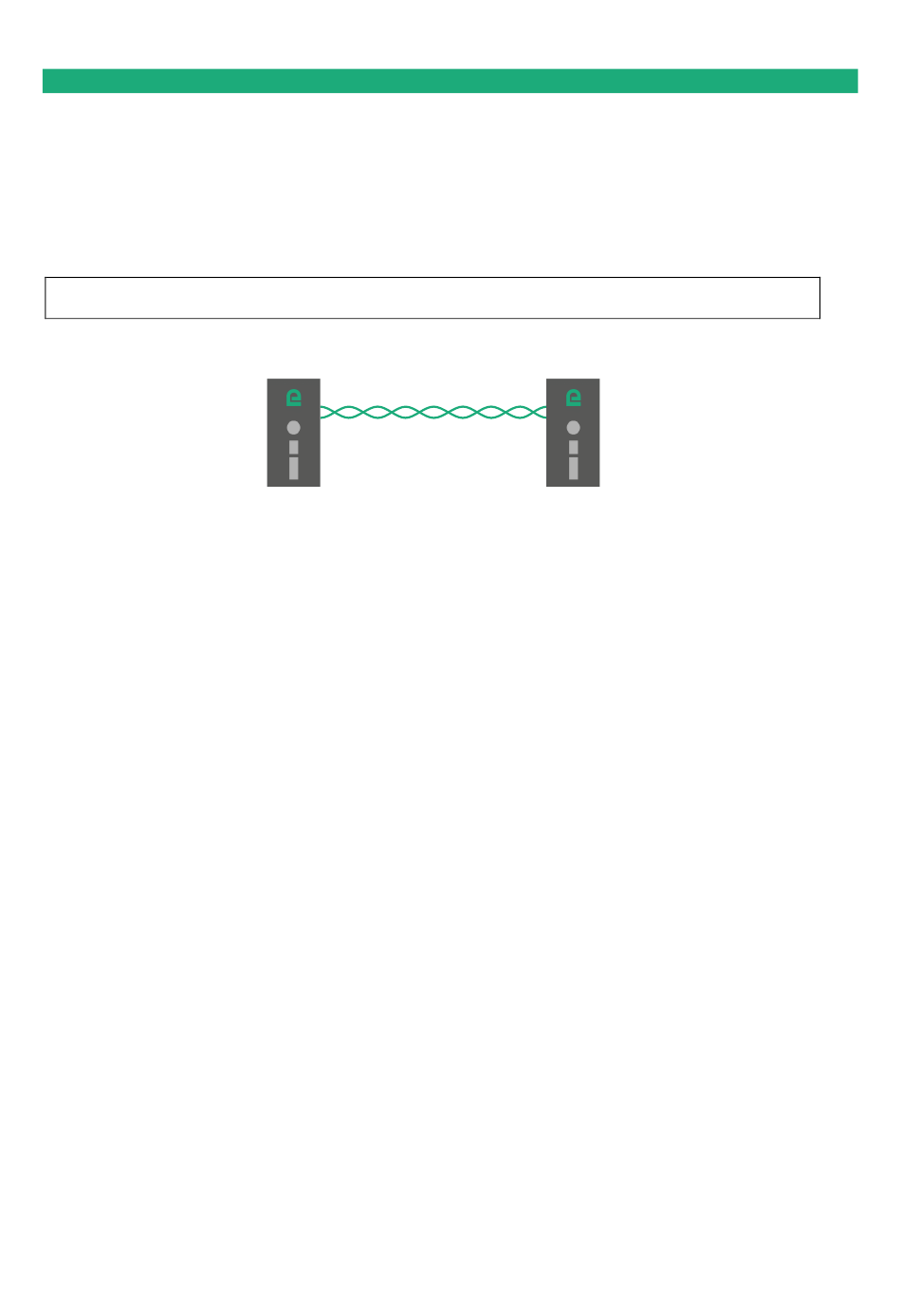

Lorsque deux XSLAN sont connectés par une paire torsadée, l'un des deux switches prend l'initiative de la
connexion tandis que l'autre répond et s'adapte automatiquement en débit.
Le switch qui prend l'initiative de la connexion est appelé STU-C.
Le switch qui répond et s'adapte est appelé STU-R.
Ainsi une ligne est toujours connectée d'un côté à un switch agissant comme STU-C et de l'autre à un
switch agissant comme STU-R.
Le switch STU-C fixe
le débit
Un des switches est normalement configuré en STU-C et l'autre en STU-R. Cependant, pour rendre la
configuration plus simple, le switch configuré en STU-C est capable de basculer automatiquement en mode
STU-R s'il détecte la présence en face d'un autre STU-C. Ainsi deux XSLAN configurés tous les deux en STU-
C trouveront le moyen de se connecter. L'un des deux basculera en STU-R.
6.2
Redondance : RSTP ou anneau sécurisé par protocole propriétaire
Les applications industrielles nécessitent des réseaux endurants.
Une des solutions consiste à construire des réseaux offrant des chemins de secours permettant de pallier la
défaillance d'une liaison ou d'un nœud.
La multiplication des chemins conduit à créer des boucles qui provoquent des tempêtes de broadcast qui
saturent le réseau et empêchent le fonctionnement.
Dans le cas de réseaux redondants, c'est le rôle des protocoles de gestion de boucles d'empêcher l'occurrence
des phénomènes de tempêtes et de détecter les défaillances pour sélectionner le meilleur chemin à chaque
instant.
Le XSLAN offre deux protocoles de redondance :
RSTP :
RSTP, ("Rapid Spanning Tree Protocol") est un protocole normalisé décrit par la norme IEEE 802.1D-2004.
RSTP permet la gestion de réseaux de topologie complexe ; il peut être utilisé lorsque les switches qui
constituent les nœuds sont fournis par des fabricants différents.
Dans un réseau SHDSL le temps de détection du défaut et de la cicatrisation est d'environ 10 secondes.
Protocole « Anneau redondant » :
Le protocole « Anneau redondant » proposé par le XSLAN permet uniquement le management d'une topologie
en anneau.
Cette solution propriétaire, quoique basée sur STP, présente l'avantage d'être très simple à configurer et de
présenter un délai de cicatrisation très court de l'ordre de quelques secondes.
DOC_DEV_XSLAN_Guide utilisateur_A
STU-C
1 paire torsadée
PRESENTATION
STU-R
Le switch STU-R
s'adapte
automatiquement
adapts
Page 17
