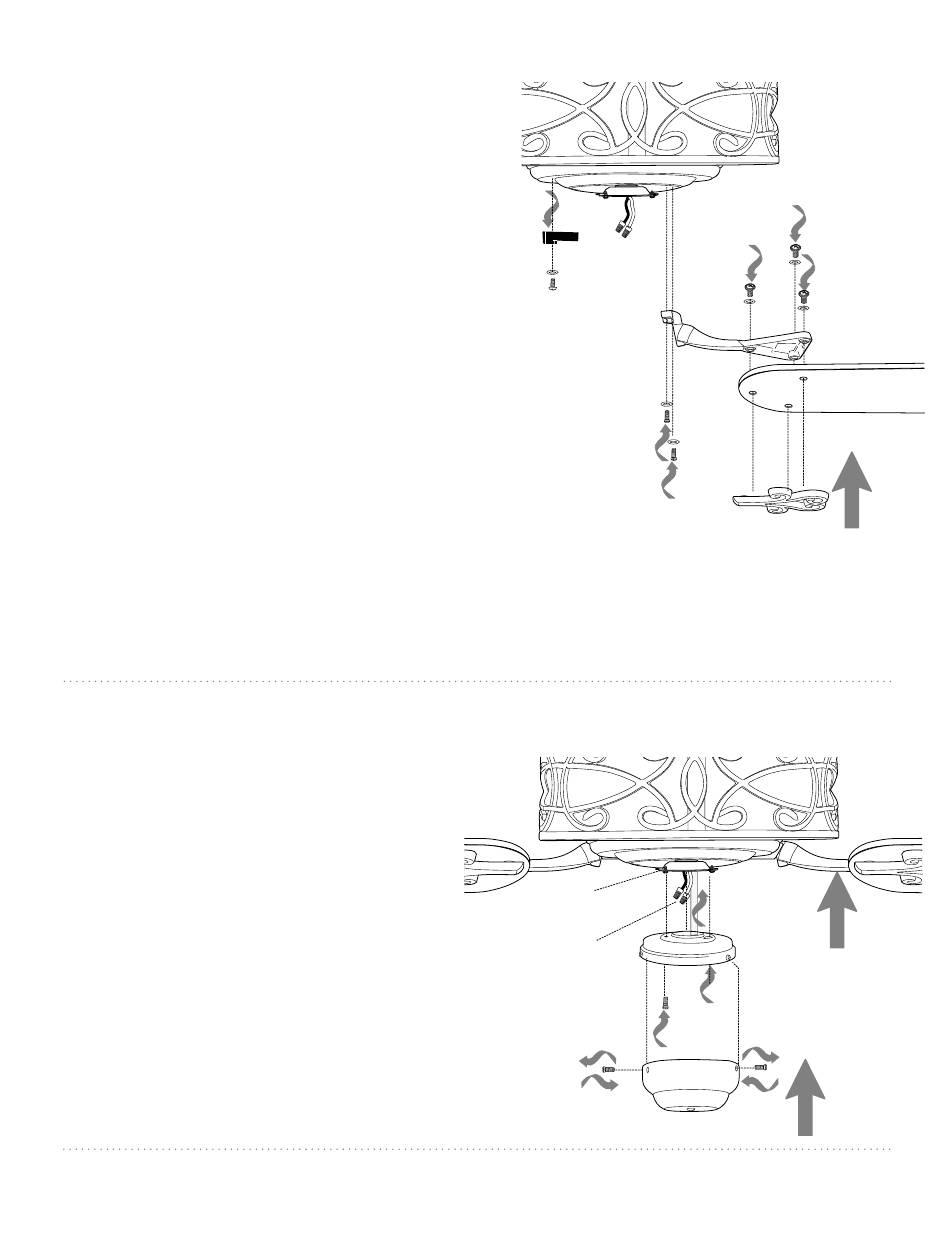

9. Colocación de las aspas.
Para ahorrar tiempo: Se pueden poner las
arandelas a los tornillos para fijar las aspas antes
de instalar las aspas.
Localizar 15 tornillos y arandelas en uno de los
paquetes de artículos de ferretería. Poner 1 de las
placas para las aspas debajo de un aspa y alinear
los agujeros, como se muestra, y luego colocar el
brazo para el aspa encima de los agujeros del
aspa. Introducir 3 tornillos para fijar las aspas
(junto con las arandelas) con los dedos primero y
luego apretar los tornillos bien con
destornillador de estrella Phillips. Repetir el
procedimiento con las demás aspas.
Sacar los tornillos para los brazos para el aspa y
las arandelas de seguridad del lado inferior del
motor. Si se han instalado soportes de plástico
con los tornillos para el brazo para el aspa,
desechar los soportes de plástico (guardar los
tornillos para el brazo para el aspa y las arandelas
de seguridad para asegurar los brazos para el
aspa.) Alinear los agujeros de uno de los brazos
para las aspas con los agujeros para los tornillos
en el motor y fijar el brazo para el aspa con
arandelas de seguridad y tornillos. Antes de
apretar los tornillos bien, repetir el mismo
procedimiento con los demás brazos para las
aspas. Apretar bien todos los tornillos.
Nota: Apretar los tornillos para los brazos para el
aspa dos veces al año.
10. Instalación de la caja de encendido.
Quitar los 3 tornillos en el borde exterior de la
placa de la caja de encendido (guardarlos para
uso más adelante).
Quitar 1 tornillo de la placa de conexión (en la
parte inferior del motor) y parcialmente aflojar los
otros 2 tornillos. Alinear los agujeros con ranura
en la placa de la caja de encendido con los
tornillos aflojados en la placa de conexión,
dejando que los conectores para cable del
bastidor del motor pasen por el agujero de en
medio de la placa de la caja de encendido. Girar la
placa de la caja de encendido para cerrarla. Volver
a introducir el tornillo que se quitó anteriormente
y apretar bien los 3 tornillos.
Alinear los agujeros en el borde de la caja de
encendido con los agujeros en la placa de la caja
de encendido. Volver a introducir los tornillos que
se quitaron anteriormente y apretar los 3 tornillos
bien con un destornillador de estrella Phillips.
All manuals and user guides at all-guides.com
soporte de
plástico
del motor
página 8
arandelas de
seguridad
y tornillos para
el brazo para el aspa
placa para el aspa
placa de
conexión
conectores
para cable
caja de encendido
bastidor
del motor
tornillos y
arandelas
para fijar
el aspa
brazo para
el aspa
aspa
bastidor del motor
placa de la caja
de encendido
