6. Câblage.
ATTENTION : Assurez-vous que la boîte de sortie est
correctement reliée à la terre et qu'il existe bien un fil de terre
(VERT ou Dénudé).
Assurez-vous que tous les branchements électriques sont
conformes aux Codes et Ordonnances locales ainsi qu'au
Code Électrique National. Si vous n'êtes pas familier avec le
câblage électrique ou si les câbles de la maison/édifice sont
de couleurs différentes de celles auxquelles il est fait référence
ci-dessous, alors veuillez faire appel à un électricien qualifié.

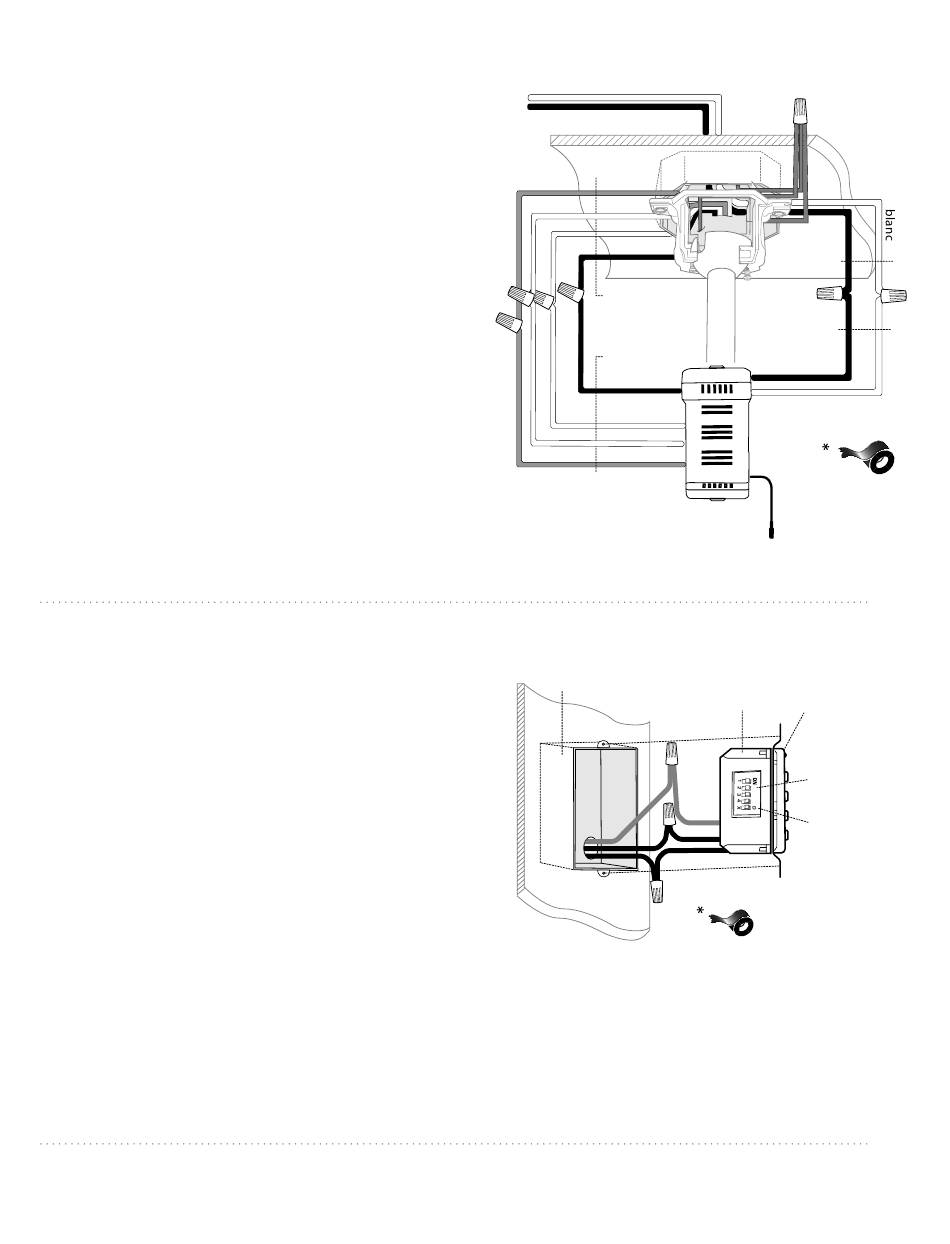

La tige de suspension une fois solidement montée sur le
support de suspension, CÂBLEZ LE RÉCEPTEUR à l'aide
des connecteurs fournis comme indiqué dans le
diagramme sur la droite.
Conseil : au moment de tirer les fils veillez à ne pas
obstruer l'ouverture par laquelle vous allez devoir glisser
le récepteur dans le support de suspension.
* Par mesure de sécurité complémentaire, enveloppez
chaque connecteur de fils séparément de ruban isolant.
Insérez doucement le récepteur dans le support de
suspension (côté plat dirigé vers le haut) et poussez
délicatement les fils et les connecteurs de fils enroulés de
ruban isolant dans la boîte de sortie. Assurez-vous de
laisser le fil d'antenne dépasser et pendre du support de
suspension.
AFIN DE CÂBLER LA COMMANDE MURALE, déposez
l'interrupteur mural existant. Câblez la COMMANDE
MURALE à l'aide des connecteurs fournis comme indiqué
dans le diagramme sur la droite.
* Par mesure de sécurité complémentaire, enveloppez
chaque connecteur de fils séparément de ruban isolant.
Poussez délicatement les fils et les connecteurs de fils
enroulés de ruban isolant dans la boîte de sortie.
À l'aide d'un stylo à bille ou d'un petit tournevis, réglez les
commutateurs de codage à positions multiples de 1 à 4 de
la commande murale. Le pré-réglage d'usine n'est pas
recommandé pour l'utilisation. Inscrivez la séquence
numérique pour pouvoir l'utiliser à la Section 10.
Repérez le commutateur du variateur situé à droite des
commutateurs de codage marqués « D » et « X ». Amenez
le commutateur du variateur en position MARCHE (D)
seulement si vous utilisez les ampoules à incandescence.
Amenez le commutateur du variateur en position ARRÊT
(X) si vous utilisez des ampoules fluorescentes compactes.
REMARQUE : la plupart des ampoules fluorescentes
compactes (CFL, sigle anglais) ne sont pas compatibles
pour l'utilisation avec un commutateur du variateur.
Remontez la commande murale sur la boîte de sortie et
fixez à l'aide des vis de l'interrupteur mural initial. Fixez la
plaque avant au mur à l'aide des 2 vis fournies.
