N N B B ! ! Les valeurs du Tableau 2-2 sont configurées par défaut. Les LED peuvent également être configu-
rées pour d'autres indications. Par exemple, rouge pour une entrée digitale utilisée pour une alarme.
2.3 Adressage de l'unité
Le module doit être réglé sur une adresse comprise entre 2 et 32, afin de pouvoir communiquer avec
l'automate maître. L'adresse est définie avec le commutateur DIP 8 bits marqué Module Address sur
l'unité Add:io. Le bit le moins fort (LSB) est marqué Bit 1 et le bit le plus fort (MSB) est marqué Bit 8.
Un commutateur est activé en le réglant sur 1. Dans Fig. 2-1 l'adresse est règlée à 3.
0
I
2
3
4
5
6
7

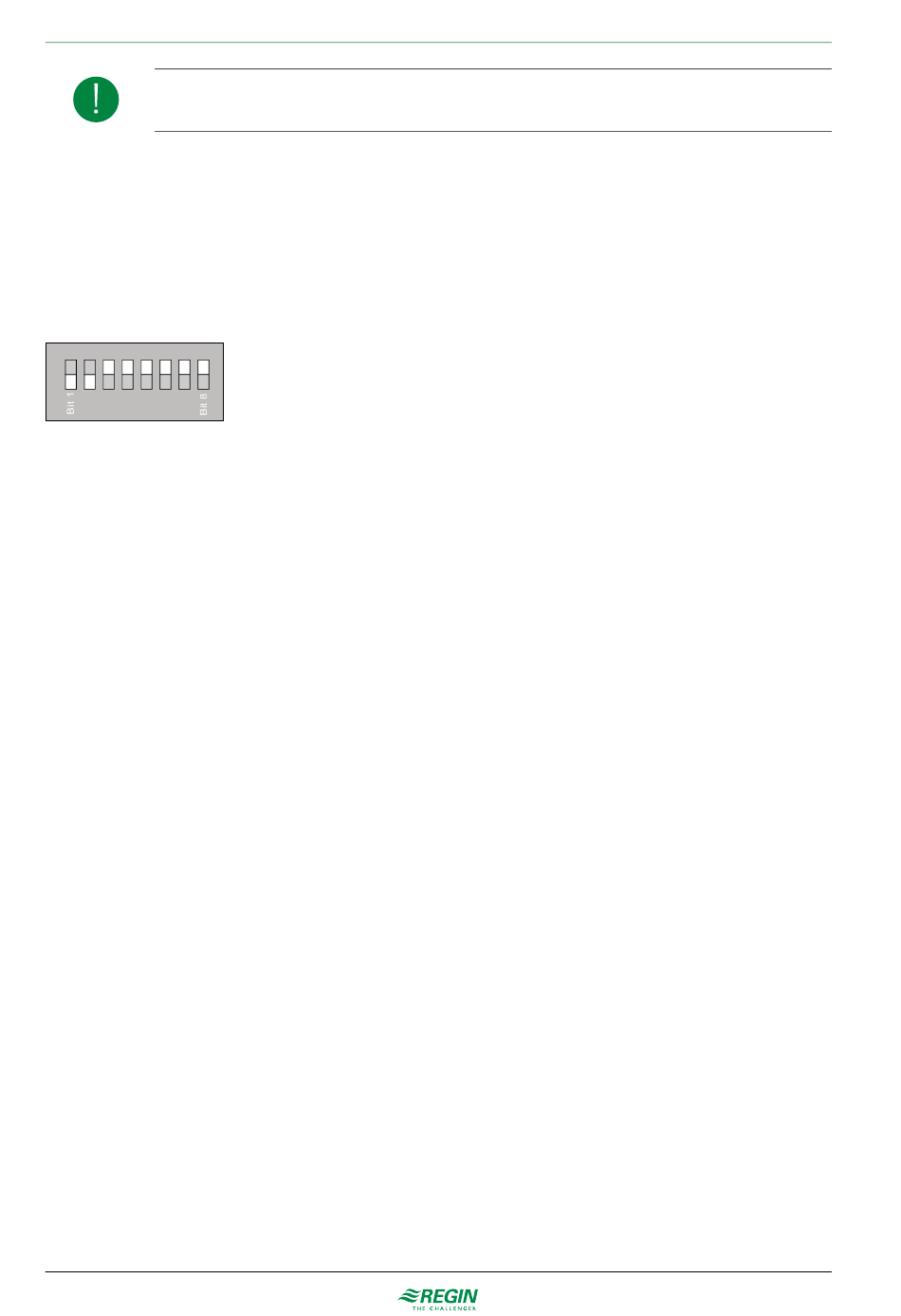

Fig. 2-1 Commutateurs DIP pour l'adressage du système
Add:io manuel, Rev. F
Mise en route
9 (28)
