URH 350
Installation de l'évacuation des condensats et remplissage du siphon (hiver)
1. Placez délicatement le tuyau élastique sur le tube de raccord de condensat (voir figure 5) - ce point concerne
l'installation au mur et au sol.
2. Si vous utilisez des pieds de montage, installez le siphon selon cet ordre :
• Pour monter correctement les pieds, glissez-les dans des rails trapézoïdaux taillés dans le boîtier. Pour accéder
aux rails avant, vous devez démonter le capot avant. Il y a 4 pieds comme équipement standard. (voir figure 6 et
figure 7).
• Installez la plaque de montage du siphon avec 3 vis EPP (figure 8)
• Fabriquez un siphon avec un tuyau élastique et une plaque de montage du siphon. REMARQUE : si vous utilisez
des pieds, le tuyau doit être monté à l'arrière de la plaque. (voir figure 9)
• Attachez le tuyau élastique avec des attaches de câble supplémentaires
• Lorsque le siphon est prêt et connecté au système d'égouts, veuillez niveler l'unité selon la figure 10.

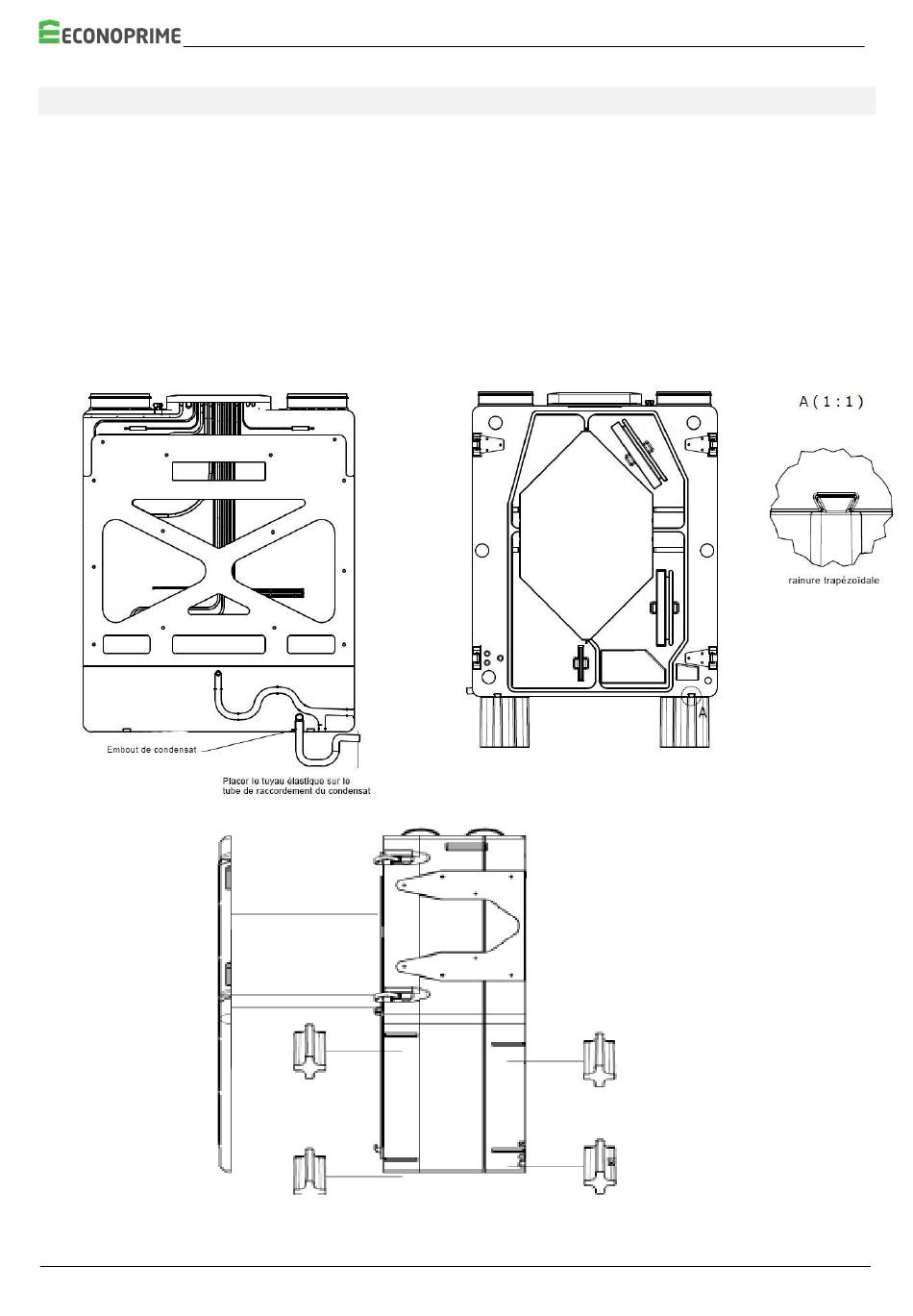

Figure 6 - rainure trapézoïdale
Figure 5 - installation du tuyau de condensat
Figure 7 - pieds coulissants dans rainure trapézoïdale
10
