4. Konstrukce a funkce
10
4
8
7
6
5

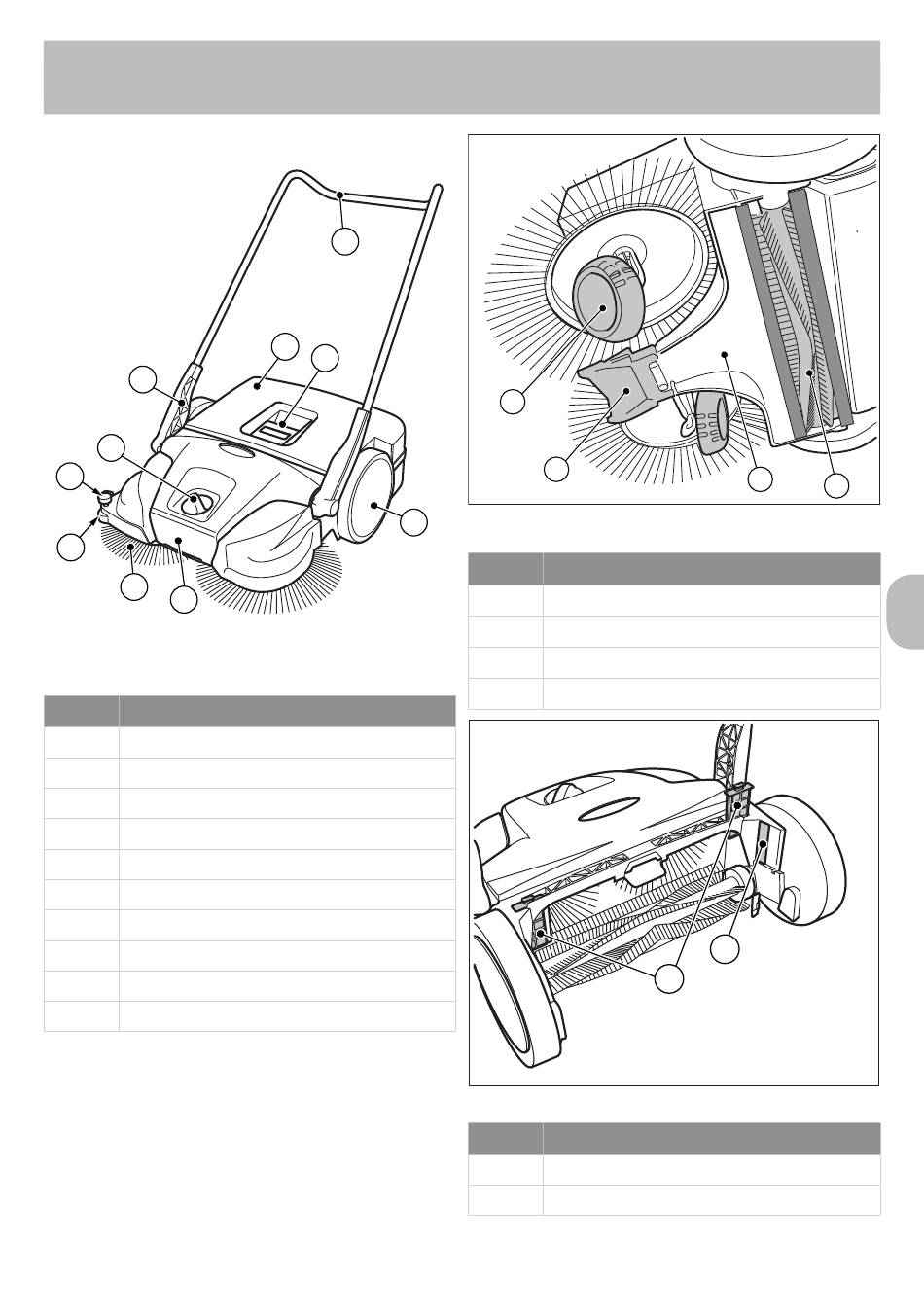

Abb. 1: Přehled komponentů 1
pol. č.
konstrukční díl
1
posuvné držadlo
2
sběrná nádoba
3
rukojeť nádoby
4
nastavení výšky metacího disku
5
držadlo
6
metací disk
7
postranní vodicí kolečko
8
přidržovač
9
rotor
10
kování na rukojeti
Zařízení se pohybuje dopředu posouváním
posuvného držadla (1). Přitom oba metací disky
(6) pomocí metacího nástavce (13) přesouvají
zametené smetí směrem do sběrné nádoby (2).
Válec pro metení jemných částic (11) přemístí
zbývající smetí do sběrné nádoby (2).
1
2
3
9
Konstrukce a funkce
12
13
Abb. 2: Přehled komponentů 2
pol. č.
konstrukční díl
11
válec pro metení jemných částic
12
sešikmené kolečko
13
metací nástavec
14
lopatka
Abb. 3: Přehled komponentů 3
pol. č.
konstrukční díl
15
prachový filtr
16
typový štítek
14
11
16
15
CS
91
