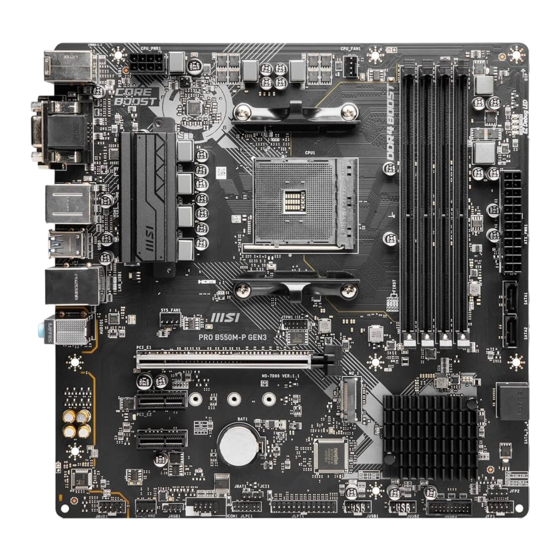

Page 1 PRO B550M-P GEN3 Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊使用手册...
Page 2 English Deutsch Français Русский 日本語 한국어 繁體中文简体中文...
Page 3 Contents Quick Start........................3 Case stand-off notification ..................5 Avoid collision notification ..................5 Specifications ......................15 Special Features ......................18 Package Contents ...................... 19 Back Panel Connectors ..................... 20 LAN Port LED Status Table .................. 21 Realtek Audio Console ..................21 Overview of Components ...................
Page 4 Onboard LEDs ......................37 EZ Debug LED ....................... 37 Installing OS, Drivers & MSI Center ................38 MSI Center ......................40 UEFI BIOS ........................41 BIOS Setup ......................42 Resetting BIOS ...................... 43 Updating BIOS ....................... 43...
Page 5 Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.
Page 6 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
Page 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
Page 8 Installing a Processor ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 9 Installing DDR4 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 10 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 11 Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 12 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 13 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 14 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 15 Connecting Peripheral Devices...
Page 16 Power On...
Page 17 Specifications ∙ Supports AMD Ryzen™ 5000 Series, 5000 G-Series, 4000 G-Series, and 3000 Series processors ∙ Supports Socket AM4 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset AMD B550 Chipset ∙ 4x DDR4 memory slots, supporting up to 128 GB* •...
Page 18 Continued from previous column ∙ 1x M.2 slot (Key M) • M2_1 slot (From CPU) M.2 SSD Slots • Supports up to PCIe 3.0 x4 • Supports up to SATA 6Gb/s • Supports 2242/ 2260/ 2280 storage devices ∙ Supports RAID 0, RAID 1, and RAID 10 for SATA storage RAID devices Realtek®...
Page 19 ∙ CPU/ System fan speed control ∙ m-ATX Form Factor Form Factor ∙ 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm) ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS Features ∙ ACPI 6.1, SMBIOS 2.8 ∙ Multi-language Software ∙ MSI Center...
Page 20 • Game Boost • Devices Speed Up Protection • System Diagnosis • PCI-E Steel Armor • Smart Image Finder Experience • MSI Companion • MSI Center Audio • Click BIOS 5 • Audio Boost Cooling • Extended Heatsink Design • Smart Fan Control...
Page 21 Package Contents Please check the contents of your motherboard package. It should contain: Board • 1x Motherboard Documentation • 1x Quick installation guide Cables • 1x SATA 6G cables (2 cables/pack) Accessories • 1x Case badge • 1x M.2 screw + standoff (1 set/pack) •...
Page 22 Back Panel Connectors Item Description PS/2 Mouse/ Keyboard port VGA port USB 2.0 Type-A ports (From AMD B550 Chipset) USB 3.2 Gen 1 5Gbps Type-A ports (From AMD B550 Chipset) 1 Gbps LAN port Line-in port DVI-D port Line-out port Mic-in port...
Page 23 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link 10 Mbps Yellow Linked Green 100 Mbps Blinking Data activity Orange 1 Gbps Realtek Audio Console After Realtek Audio Console is installed. You can use it to change sound settings to get better sound experience.
Page 24 Audio 7.1-channel Configuration To configure 7.1-channel audio, you have to connect front audio I/O module to JAUD1 connector and follow the below steps. 1. Click on the Realtek Audio Console > Advanced Settings to open the dialog below. 2. Select Mute the rear output device, when a front headphone plugged in. 3.
Page 25 Overview of Components ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 26 This motherboard is designed to support overclocking. Before attempting to overclock, please make sure that all other system components can tolerate overclocking. Any attempt to operate beyond product specifications is not recommended. MSI® does not guarantee the damages or risks caused by inadequate operation beyond product specifications.
Page 27 It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer to www.msi.com for more information on compatible memory.
Page 28 ⚠ Important ∙ If you install a large and heavy graphics card, you need to use a tool such as MSI Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot. For a single PCIe x16 expansion card installation with optimum performance, using ∙...
Page 29 M2_1: M.2 Slot (Key M) ⚽ Video Demonstration Watch the video to learn how to Install M.2 SSD. https://youtu.be/2UeWMgjwogU M2_1 Installing M.2 module 1. Secure the supplied M.2 standoff according to your M.2 SSD length if need. 2. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 3.
Page 30 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.
Page 31 CPU_PWR1, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name CPU_PWR1 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V...
Page 32 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
Page 33 JLPT1: Parallel Port Connector This connector allows you to connect the optional parallel port with bracket. Signal Name Signal Name RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground...
Page 34 Ground Ground No Pin ⚠ Important Note that the VCC and Ground pins must be connected correctly to avoid possible ∙ damage. ∙ In order to recharge your iPad, iPhone and iPod through USB ports, please install MSI Center utility.
Page 35 JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages. Signal Name Signal Name 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin SPI_TPM_WP# SPI_TPM_HOLD# JLPC1: BIOS Debug Connector...
Page 36 CPU_FAN1, SYS_FAN1~2: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode.
Page 37 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
Page 38 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...
Page 39 Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
Page 40 2. Select Start > Settings > Windows Update, and then select Check for updates. 3. MSI Driver Utility Installer will pop up automatically. 4. Select the I have read and agree to the MSI Terms of Use check box, and then click Next.
Page 41 ⚠ Important The MSI Driver Utility Installer will only pop up once. If you cancel or close it during the process, please refer to the Live Update chapter of the MSI Center manual to install the drivers. You can also go to www.msi.com to search your motherboard and...
Page 42 Installing Drivers with DVD/ USB Drive 1. Start up your computer in Windows 10/ Windows 11. 2. Insert MSI® Drive disc into the optical drive or Insert MSI® USB Drive into the USB port. 3. Click the Select to choose what happens with this disc pop-up notification, then select Run DVDSetup.exe to open the installer.
Page 43 UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset capabilities.
Page 44 * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to http://download.msi.com/manual/mb/AMDX570BIOS.pdf or scan the QR code to access. ⚠ Important...
Page 45 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Insert the USB flash drive that contains the update file into the USB port.
Page 46 ∙ Please close all other application softwares before updating the BIOS. To update BIOS: 1. Install and launch MSI Center and go to Support page. 2. Select Live Update and click on Advance button. 3. Select the BIOS file and click on Install button.
Page 47 Inhalt Schnellstart ........................3 Hinweise zum Gehäuseabstandshalter ..............5 Hinweis zur Schadensvermeidung ................. 5 Spezifikationen ......................15 Besondere Funktionen ....................18 Lieferumfang ......................19 Anschlüsse auf der Rückseite ................... 20 LAN Port LED Zustandstabelle ................21 Realtek Audio Console ..................21 Übersicht der Komponenten ..................
Page 48 Onboard LEDs ......................37 EZ DEBUG LED ..................... 37 Installation von OS, Treibern & MSI Center ............. 38 MSI Center ......................40 UEFI BIOS ........................41 BIOS Setup ......................42 Reset des BIOS ..................... 43 Aktualisierung des BIOS ..................43...
Page 49 Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
Page 50 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Page 51 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten.. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
Page 52 Installation des Prozessors ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 53 Installation des DDR4-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 54 Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 55 Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 56 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 57 Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 58 Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 59 Peripheriegeräte...
Page 60 Einschalten...
Page 61 Spezifikationen ∙ Unterstützt AMD Ryzen™ 5000 Serie, 5000 G-Serie, 4000 G-Serie, und 3000 Serie Prozessoren* ∙ Unterstützt Sockel AM4 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B550 Chipsatz ∙ 4x DDR4 Speicherplätze, aufrüstbar bis 128 GB* •...
Page 62 Fortsetzung der vorherigen Spalte ∙ 1x M.2 Steckplatz (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 3.0 x4 M.2 SSD Steckplätze • Unterstützt bis zu SATA 6Gb/s • Unterstützt 2242/ 2260/ 2280 Speichergeräte ∙ Unterstützt RAID 0, RAID 1 und RAID 10 für SATA RAID Speichergeräte Realtek®...
Page 63 ∙ CPU/ System-Lüfter Drehzahlregelung ∙ m-ATX Formfaktor Formfaktor ∙ 9,6 Zoll x 9,6 Zoll (24,4 cm x 24,4 cm) ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.1, SMBIOS 2.8 ∙ Mehrsprachenunterstützung Software ∙ MSI Center...
Page 64 • Super Charger • Game Boost • Gerätebeschleunigung Schutz • Systemdiagnose • PCI-E Steel Armor • Smart Image Finder Erfahrung • MSI Companion • MSI Center Audio • Click BIOS 5 • Audio Boost Kühlung • Erweitertes Kühlkörperdesign • Smart-Lüftersteuerung...
Page 65 Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung Kabel • 1x SATA 6G/s Kabel (2 Kabel pro Packung) Zubehör • 1x Gehäuse-Aufkleber • 1x M.2 Schraube + Abstand (1 Stück pro Packung) •...
Page 66 Anschlüsse auf der Rückseite Artikel Beschreibung PS/2 Maus/Tastatur-Anschluss VGA Anschluss USB 2.0 Typ-A Anschlüsse (vom AMD B550 Chipsatz) USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse (vom AMD B550 Chipsatz) 1 Gbit/s LAN-Anschluss Line-In-Anschluss DVI-D Anschluss Line-Out-Anschluss Mic-In Buchse...
Page 67 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100 Mbit/s Blinkt Datenaktivität Orange 1 Gbit/s Realtek Audio Console Nach der Installation des Realtek Audio Console-Treibers, können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen.
Page 68 Audio 7.1-Kanal Konfiguration Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten. 1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das Dialogfeld zu öffnen. 2. Wählen Sie “Mute the rear output device” („die rückseitigen Ausgänge stumm schalten“) aus, wenn ein Front-Kopfhörer eingesteckt wird.
Page 69 Übersicht der Komponenten ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 70 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Page 71 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com.
Page 72 ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der MSI Gaming Serien der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler ∙...
Page 73 M2_1: M.2 Steckplatz (Key M) ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation einer M.2 SSD finden Sie im Video. https://youtu.be/2UeWMgjwogU M2_1 Installation eines M.2 Moduls 1. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend Ihrer M.2 SSD Länge. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3.
Page 74 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
Page 75 CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname CPU_PWR1 +3,3V +3,3V Ground Ground ATX_PWR1 Ground PWR OK 5VSB +12V +12V +3,3V +3,3V -12V Ground PS-ON# Ground...
Page 76 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Page 77 JLPT1: Parallele Schnittstelle Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. Signalname Signalname RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground SLCT No Pin...
Page 78 Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground ∙ (Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm.
Page 79 JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. Signalname Signalname 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin...
Page 80 CPU_FAN1, SYS_FAN1~2: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
Page 81 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
Page 82 ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
Page 83 Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
Page 84 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
Page 85 ⚠ Wichtig Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren. Sie können auch zu www.msi.com...
Page 86 Installieren von Treibern mit DVD/USB-Laufwerk 1. Starten Sie Ihren Computer mit Windows 10/ Windows 11. 2. Legen Sie die MSI® Drive-Disk in das optische Laufwerk ein oder stecken Sie das MSI® USB-Laufwerk in den USB-Anschluss. 3. Klicken Sie auf die Pop-up-Meldung Wählen Sie eine Aktion für Wechseldatenträger aus , und wählen Sie DVDSetup.exe starten aus, um...
Page 87 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
Page 88 Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/AMDX570BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
Page 89 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
Page 90 Schritte zur Aktualisierung des BIOS: 1. Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. 2. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. 3. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
Page 91 Table des matières Démarrage rapide ......................3 Avertissement pour l’installation des entretoises ..........5 Zone de protection ....................5 Caractéristiques ......................15 Fonctions spéciales ....................18 Contenu ........................19 Connecteurs de panneau arrière ................20 Tableau explicatif de l’état de la LED du port LAN ..........21 Realtek Audio Console ..................
Page 92 LED embarquées ......................37 EZ Debug LED ....................... 37 Installer OS, Pilotes et MSI Center ................38 MSI Center ......................40 UEFI BIOS ........................41 Configuration du BIOS ..................42 Réinitialiser le BIOS....................43 Mettre le BIOS à jour .................... 43...
Page 93 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
Page 94 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
Page 95 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
Page 96 Installation d’un processeur ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 97 Installation de la mémoire DDR4 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 98 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 99 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 100 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 101 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 102 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 103 Connexion des périphériques...
Page 104 Allumer...
Page 105 ∙ Support des processeurs AMD Ryzen™ séries 5000, 5000 G, 4000 G et 3000 ∙ Socket AM4 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
Page 106 Suite du tableau sur la page précédente ∙ 1 x port VGA, supportant une résolution maximum de 2048x1536 @50 Hz, 2048x1280 @60 Hz, 1920x1200 @60 Hz** ∙ 1 x port HDMI™ 1.4, supportant une résolution maximum de 4096x2160 @30 Hz, 2560x1600 @60 Hz*/** Sorties vidéo ∙...
Page 107 ∙ Contrôle de la vitesse du ventilateur du CPU et du système ∙ Format m-ATX Dimensions ∙ 24,4 cm x 24,4 cm (9,6” x 9,6”) ∙ 1 x flash 256 Mb ∙ UEFI AMI BIOS Fonctions BIOS ∙ ACPI 6.1, SMBIOS 2.8 ∙ Multilingue Logiciel ∙ MSI Center...
Page 108 • Game Boost • Devices Speed Up Protection • System Diagnosis • PCI-E Steel Armor • Smart Image Finder Expérience • MSI Companion • MSI Center Audio • Click BIOS 5 • Audio Boost Cooling • Extended Heatsink Design • Smart Fan Control...
Page 109 Contenu Vérifiez tous les articles dans le carton d’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide Câble • 1 x câble SATA 6G (2 câbles/paquet) Accessoires •...
Page 110 Connecteurs de panneau arrière Élément Description Port souris/clavier PS/2 Port VGA Ports USB 2.0 Type-A (depuis chipset AMD B550) Ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis chipset AMD B550) Port LAN 1 Gb/s Port d’entrée ligne Port DVI-D Port de sortie ligne Port d’entrée microphone...
Page 111 Tableau explicatif de l’état de la LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100 Mb/s Jaune Connexion correcte Orange 1 Gb/s Clignote Activité...
Page 112 Configuration audio 7.1-canal Pour régler le système audio 7.1, connectez le module audio E/S du panneau avant au connecteur JAUD1 et suivez les étapes ci-dessous. 1. Cliquez sur Realtek Audio Console > Advanced Settings pour ouvrir le dialogue suivant. 2. Choisissez Mute the rear output device, when a front headphone plugged in. (Passer le périphérique arrière en silencieux quand un casque est branché...
Page 113 Vue d’ensemble des composants ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 114 Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer que vos ∙ composants soient capables de tolérer l’overclocking. Prenez note que l’utilisation au-delà des caractéristiques du constructeur n’est pas recommandée. MSI® ne garantit pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.
Page 115 ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. ∙ Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible.
Page 116 ∙ Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot. Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous ∙...
Page 117 M2_1 : Slot M.2 (Touche M) ⚽ Vidéo de démonstration Regardez la vidéo d’installation du SSD M.2. https://youtu.be/2UeWMgjwogU M2_1 Installation du module M.2 1. Fixez l’entretoise M.2 fourni de manière à l’adapter à la longueur du SSD M.2. 2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 3.
Page 118 JAUD1 : Connecteur audio avant Ce connecteur se lie aux prises audio du panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs de panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation et les LED du boîtier/châssis de votre PC.
Page 119 CPU_PWR1, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal CPU_PWR1 +3.3V +3.3V...
Page 120 JCI1 : Connecteur intrusion châssis Ce connecteur est relié à un câble d’interrupteur intrusion châssis. Normal Commencer l’activité (défaut) instrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC. 2.
Page 121 JLPT1 : Connecteur de port parallèle Ce connecteur vous permet de connecter le bracket port parallèle (selon modèle). Broche Nom de signal Broche Nom de signal RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7...
Page 122 No Pin Important Notez que les broches VCC et Terre doivent être branchées correctement afin ∙ d’éviter tout dommage sur la carte mère. ∙ Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez installer l’utilitaire MSI Center.
Page 123 JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations. Broche Nom de signal Broche Nom de signal 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK...
Page 124 CPU_FAN1, SYS_FAN1~2 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
Page 125 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
Page 126 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le câble d’alimentation de la prise électrique. Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. ∙...
Page 127 LED embarquées EZ Debug LED Ces LEDs indiquent l’état de débogage de la carte mère. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n’est pas détecté...
Page 128 Rechercher les mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
Page 129 ⚠ Important Le MSI Driver Utility Installer n’apparaîtra qu’une seule fois. Si vous l’annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur le site...
Page 130 Installer les pilotes avec un lecteur DVD/USB 1. Allumez l’ordinateur sous Windows 10/Windows 11. 2. Insérez le disque MSI® Drive dans le lecteur optique ou insérez la clé USB MSI® dans le port USB. 3. Cliquez sur la fenêtre popup Choisir quoi faire avec ce disque (Select to choose what happens with this disc), puis choisissez Lancer DVDSetup.exe (Run...
Page 131 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
Page 132 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier http://download.msi.com/manual/mb/AMDX570BIOSfr.pdf ou scannez le code QR pour y accéder. ⚠...
Page 133 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Insérez la clé USB contenant le fichier de mise à jour au port USB.
Page 134 BIOS. Mettre le BIOS à jour : 1. Installez et lancez MSI Center et accédez à la page Support. 2. Choisissez Live Update et cliquez sur le bouton Avancé. 3. Choisissez le profil BIOS et cliquez sur le bouton Installer.
Page 135 Содержание Краткое руководство по установке ................3 Уведомление о стойках для крепления материнской платы ......5 Избегайте ударов ....................5 Технические характеристики .................. 15 Эксклюзивные функции ................... 18 Комплект поставки ....................19 Разъемы задней панели ..................20 Таблица состояний индикатора порта LAN ............21 Realtek Audio Console ..................
Page 136 Встроенные индикаторы ..................37 Индикаторы отладки EZ ..................37 Установка ОС, драйверов и MSI Center ..............38 MSI Center ......................40 UEFI BIOS ........................41 Настройка BIOS....................42 Сброс BIOS ......................43 Обновление BIOS ....................43...
Page 137 Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...
Page 138 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
Page 139 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
Page 140 Установка процессора ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 141 Установка модуля памяти DDR4 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 142 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 143 Уснаковка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* BAT1 *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
Page 144 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 145 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 146 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 147 Подключение периферийных устройств...
Page 148 Включение...
Page 149 ∙ ППроцессоры AMD Ryzen™ 5000 серии, 5000 G-серии, 4000 G-серии, и 3000 серии Процессор ∙ Поддержка сокета AM4 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет AMD B550 ∙ 4x слота памяти DDR4 с поддержкой до 128ГБ* •...
Page 150 Продолжение с предыдущей страницы Порт SATA ∙ 4x порта SATA 6Гб/с (от чипсета AMD B550) ∙ 1x разъем M.2 (Ключ M) • Разъем M2_1 (от процессора) Разъем M.2 SSD • Поддержка PCIe 3.0 x4 • Поддержка SATA 6Гб/с • Поддержка накопителей 2242/ 2260 /2280 ∙...
Page 151 ∙ Управление скоростью вентиляторов процессора/ системы ∙ m-ATX Форм-фактор Форм-фактор ∙ 9.6 x 9.6 дюйма (24.4 x 24.4 см) ∙ 1x 256 Мб флэш ∙ UEFI AMI BIOS Параметры BIOS ∙ ACPI 6.1, SMBIOS 2.8 ∙ Мультиязычный интерфейс Программное ∙ MSI Center обеспечение...
Page 152 • Game Boost • Devices Speed Up Защита • System Diagnosis • PCI-E Steel Armor • Smart Image Finder Опыт использования • MSI Companion • MSI Center Аудио • Click BIOS 5 • Audio Boost Охлаждение • Extended Heatsink Design...
Page 153 Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата • Материнская плата, 1 шт. Документы • Руководство по быстрой установке, 1 шт. Кабели • Кабели SATA 6Гб/с (2 шт./уп.), 1 уп. Аксессуары • Наклейка с логотипом, 1 шт. •...
Page 154 Разъемы задней панели Пункт Описание Комбинированный порт PS/2 мыши/ клавиатуры Порт VGA Порты USB 2.0 Type-A (от чипсета AMD B550) Порты USB 3.2 Gen 1 5Гб/с Type-A (от чипсета AMD B550) Порт LAN 1 Гбит/с Линейный вход Порт DVI-D Линейный выход Микрофонный...
Page 155 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. 10 Мбит/с Выкл. Не подключен Зеленый 100 Мбит/с Желтый Подключен Оранжевый 1 Гбит/с Мигает Передача данных Realtek Audio Console После установки Realtek Audio Console вы можете использовать его для изменения...
Page 156 Audio 7.1-конфигурация каналов Для настройки 7.1 канального аудио необходимо подключить фронтальную звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже. 1. Нажмите на Realtek Audio Console > Advanced Settings, чтобы открыть диалоговое окно, как показано ниже. 2. Выберите Mute the rear output device, when a front headphone plugged in. 3.
Page 157 Компоненты материнской платы ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 158 Данная системная плата разработана с учетом возможности ее «разгона». Перед ∙ выполнением разгона системы убедитесь в том, что все компоненты системы смогут его выдержать. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Гарантия MSI® не распространяется на повреждения и другие возможные последствия ненадлежащей эксплуатации оборудования.
Page 159 При установке памяти во все слоты, а также при ее разгоне, рекомендуется ∙ использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Пожалуйста, обратитесь www.msi.com для получения дополнительной ∙ информации о совместимых модулях памяти.
Page 160 ⚠ Внимание! ∙ При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Для установки одной карты расширения PCIe x16 с оптимальной ∙ производительностью рекомендуется использовать слот PCI_E1.
Page 161 M2_1: Разъем M.2 (Ключ M) ⚽ Видео Инструкция Смотрите видео, чтобы узнать как использовать модуль M.2 SSD. https://youtu.be/2UeWMgjwogU M2_1 Установка модуля M.2 1. При необходимости установите поставляемые стойки M.2 в соответствии с длиной M.2 SSD. 2. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 3.
Page 162 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...
Page 163 CPU_PWR1, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Контакт Название сигнала Контакт Название сигнала CPU_PWR1 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB...
Page 164 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Page 165 JLPT1: Разъем параллельного порта Данный разъем позволяет подключить параллельный порт, размещенный на внешнем брекете. Контакт Название сигнала Контакт Название сигнала RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground...
Page 166 USB1- USB0+ USB1+ Ground Ground No Pin ⚠ Внимание! Помните, что во избежание повреждений, необходимо правильно подключать ∙ контакты VCC и земли. ∙ Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI Center.
Page 167 JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ. Контакт Название сигнала Контакт Название сигнала 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin SPI_TPM_WP# SPI_TPM_HOLD# JLPC1: Разъем...
Page 168 CPU_FAN1, SYS_FAN1~2: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
Page 169 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
Page 170 Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
Page 171 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.
Page 172 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Выберите «Пуск > Параметры > Центр обновления Windows > Проверить наличие обновлений». 3. Окно MSI Driver Utility Installer появится автоматически. 4. Выберите «I have read and agree to the MSI Terms of Use» и нажмите Next.
Page 173 6. После завершения процесса установки нажмите Finish. ⚠ Внимание! Окно MSI Driver Utility Installer появится только один раз. Если вы отмените или закроете его в процессе установки, обратитесь к разделу «Live Update» в руководстве MSI Center, чтобы установить драйверы. Вы также можете посетить...
Page 174 флэш-диска 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Вставьте диск с драйверами MSI® Drive в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск с драйверами. 3. Нажмите всплывающее окно Select to choose what happens with this disc и...
Page 175 UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. Она будет полностью заменять BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI.
Page 176 * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инсрукцииях по настройке BIOS, обратитесь к http://download.msi.com/manual/mb/ AMDX570BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание!
Page 177 джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Вставьте флэш-диск USB, содержащий файл обновления в порт USB на...
Page 178 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
Page 179 目次クイックスタート ....................3 ケーススタンドオフの注意事項 ................5 衝突を避ける注意事項 .................... 5 仕様 ........................15 MSI独自の機能 ....................18 パッケージの内容 .....................19 バックパネルコネクター ..................20 LANポートLED状態表 ................... 21 Realtekオーディオコンソール ................21 コンポーネントの概要 ..................23 CPUソケット ......................24 DIMMスロット ......................25 PCI_E1~3: PCIe拡張スロット ................. 26 SATA1~4: SATA 6Gb/sコネクター ................. 26 M2_1: M.2スロッ...
Page 180 オンボードLED ....................37 EZ Debug LED ....................... 37 OS、ドライバーおよびMSI Centerのインストール ..........38 MSI Center ......................40 UEFI BIOS ......................41 BIOSの設定 ......................42 BIOSのリセット ...................... 43 BIOSのアップデート方法..................43...
Page 181 クイックスタートこの度はMSI®マザーボードをお買い上げいただき、誠にありがとうございます。このクイックスタートセクションにはコンピューターのインストール方法についてのデモンストレーションが表示されます。一部のインストールにはビデオデモンストレーションも提供されます。スマートフォンやタブレットのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコードからアクセスすることもできます。ツールおよびコンポーネントの準備 AMD® AM4 CPU CPUファンケース DDR4メモリ電源ユニットグラフィックスカード熱伝導性ペースト SATAハードディスクドライブ SATA DVDドライブねじセットプラスドライバー...
Page 182 安全に関する注意事項 ∙ 本パッケージ内のコンポーネントは静電放電(ESD)を受けやすいので、 PCの組み立てを確実に成功させるために以下の注意事項を守ってください。 ∙ コンポーネントがしっかりと全部接続され手いることを確認してください。確実に接続されていない場合、コンポーネントの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、マザーボードのフチを持ってください。 ∙ マザーボードを扱う際には、静電気破壊を防ぐために、静電放電 (ESD)リストストラップを着けることをお薦めします。 ESDリストストラップが用意できない場合は、他の金属製のものに触れて静電気を逃してからマザーボードを扱ってください。 ∙ 本品を取り付けない時は、静電気対策が施された箱か、または静電気防止パッド上で保管してください。 ∙ コンピューターの電源を投入する前に、マザーボードのショートの原因となる、外れたネジや金属製の部品がマザーボード上またはPCケース内にないか、...
Page 183 ケーススタンドオフの注意事項マザーボードに損害を防ぐために、マザーボードの回路とPCケースの間に必要のない取り付けスタンドオフを取り付けないでください。使用者に注意するために、「 Case standoff keep out zone」の標示(下図のように)がマザーボードの背面に付きます。衝突を避ける注意事項部品を傷つけないように、各ネジの周りには保護ペイントがあります。...
Page 184 プロセッサの取り付け ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 185 DDR4メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 186 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 187 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 188 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 189 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 190 グラフィックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 191 周辺機器の接続...
Page 192 通電...
Page 193 仕様 ∙ AMD Ryzen™ 5000シリーズ、 5000 G-シリーズ、 4000 G-シリーズ、および3000シリーズプロセッサをサポート ∙ ソケット AM4をサポート * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状態を確認してください。チップセット AMD B550チップセット ∙ DDR4メモリスロット4本搭載、最大128 GB搭載可能* • JEDECによるDDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHzをサポート...
Page 194 前のページから続く ∙ M.2スロット x1 (Key M) • M2_1スロット (CPU帯域接続) M.2 SSDスロット • 最大PCIe 3.0 x4をサポート • 最大SATA 6Gb/sをサポート • 2242/ 2260/ 2280ストレージデバイスをサポート ∙ SATAストレージデバイスにて、 RAID 0、 RAID 1とRAID 10を RAID サポート Realtek® ALC897コーデックオーディオ • 7.1チャンネルHDオーディオ ∙ Realtek® RTL8111H 1Gbps LANコントローラー x1 ∙...
Page 195 ター ∙ CPU/ システムファン回転速度のコントロール ∙ m-ATXフォームファクタ寸法 ∙ 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm) ∙ 256 Mbフラッシュ x1 ∙ UEFI AMI BIOS BIOSの機能 ∙ ACPI 6.1, SMBIOS 2.8 ∙ 多言語対応ソフトウェア ∙ MSI Center...
Page 196 • Game Boost • Devices Speed Up 保護 • System Diagnosis • PCI-E Steel Armor • Smart Image Finder 体験 • MSI Companion • MSI Center オーディオ • Click BIOS 5 • Audio Boost 冷却 • 拡張ヒートシンクデザイン • スマートファンコントロール...
Page 197 パッケージの内容パッケージにすべての添付品が含まれていることをご確認ください。ボード • マザーボード x1 ドキュメンテーション • クイック取り付けガイド x1 ケーブル • SATA 6Gケーブル x1 (2ケーブル/パック) 付属品 • ケースのバッジ x1 • M.2ネジ + スタンドオフ x1 (1セット/パック) • I/Oシールド x1 • 製品登録カード x1 ⚠ 注意欠品または破損がある場合は、直ちにご購入された販売店へ連絡して下さい。...
Page 198 バックパネルコネクター項目説明 PS/2マウス/ キーボードポート VGAポート USB 2.0 Type-Aポート (AMD B550チップセット帯域接続) USB 3.2 Gen 1 5Gbps Type-Aポート (AMD B550チップセット帯域接続) 1 Gbps LANポートライン入力ポート DVI-Dポートライン出力ポートマイク入力ポート...
Page 199 LANポートLED状態表リンク/ アクティビティLED スピードLED 状態説明状態スピードリンクしていません 10 Mbps 黄色リンクしています緑色 100 Mbps 点滅データ通信中ですオレンジ 1 Gbps Realtekオーディオコンソール Realtekオーディオコンソールをインストールした後、優れた音声体験のために音声設定を変更します。アプリケーション拡張デバイス選択メインボリュームジャック状態接続設定 ∙ デバイス選択 - オーディオ出力ソースを選択し、関連のオプションを変更することができます。チェックサインはそのデバイスがデフォルトであることを示します。 ∙...
Page 200 7.1チャンネルオーディオの設定 7.1チャンネルオーディオを設定するには、フロントオーディオI/OモジュールをJAUD1コネクターに接続してから、下記の手順に従ってください。 1. Realtek Audio Console > Advanced Settingsをクリックし、以下のダイアログを開きます。 2. Mute the rear output device, when a front headphone plugged in (フロントヘッドフォンが挿入されている時に、リア出力デバイスをミュートにする)を選択します。 3. スピーカーをリアとフロントI/Oパネル上のオーディオジャックに挿入します。デバイスをオーディオジャ...
Page 201 コンポーネントの概要 ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 202 CPUの脱着は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行ってくだ ∙ さい。 ∙ CPUを取り付ける際は、必ずCPUクーラーも取り付けてください。 CPUクーラーは過熱を防ぎ、システムの安定を保つために必要です。 ∙ システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認してください。 CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。シス ∙ テム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認してください。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導性ペーストを塗布するか、または熱伝導性シートを挟んでください。 CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を ∙ 参照して取り付け方法の詳細を確認して下さい。 ∙ このマザーボードはオーバークロックをサポートしています。オーバークロックを試みる前に、マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認してください。製品の仕様を超えるいかなる試みも推奨しません。製品の仕様を超えた不適切な取り扱いによって生じた損害やリスクをMSIは保証しません。...
Page 203 チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの推奨取付順序 DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2 ⚠ 注意 ∙ メモリスロットはDIMMA2を最優先に使用して下さい。デュアルチャンネルモードでのシステムの安定性を確保するためには、同一メーカーの同 ∙ 一メモリモジュールを装着する必要があります。 ∙ メモリの動作周波数はSPDに依存するため、オーバークロックの際に公称値より低い周波数で動作するメモリがあります。メモリを公称値かそれ以上の周波数で動作させたい場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定してください。全てのDIMMスロットを使用する場合やオーバークロックをする場合はより効率的なメモ ∙ リ冷却システムの使用をお薦めします。 ∙ オーバークロック時の、メモリの安定性と互換性は取り付けられたCPUとデバイスに依存します。互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...
Page 204 PCI_E2: PCIe 3.0 x1 (チップセット) PCI_E3: PCIe 3.0 x1 (チップセット) BAT1 ⚠ 注意 ∙ 大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するために、 MSI Gaming Series Graphics Card Bolsterのようなツールを使用することが必要です。 ∙ 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロットの使用をお勧めします。拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ ∙ てください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カー...
Page 205 M2_1: M.2スロット (Key M) ⚽ ビデオデモンストレーション M.2 SSDを取り付ける方法をビデオで確認できます。 https://youtu.be/2UeWMgjwogU M2_1 M.2モジュールの取り付け 1. 必要の場合にM.2 SSDの長さによって供給のM.2スタンドオフを固定します。 2. 30°の角度でM.2 SSDをM.2スロットに挿入します。 3. 供給のM.2 8.5HねじでM.2 SSDを正しい位置に固定します。 8.5Hねじ 30º 30º スタンドオフ...
Page 206 JAUD1: フロントオーディオコネクターこのコネクターにはフロントパネルのオーディオジャックを接続します。ピン信号名ピン信号名 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、電源リセット、 PCケースのLEDをコントロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。 Power LEDヘッダーにはPCケースのLEDを接続します。...
Page 207 CPU_PWR1, ATX_PWR1: 電源コネクターこれらのコネクターにはATX電源を接続します。 CPU_PWR1 ピン信号名ピン信号名 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 ピン信号名ピン信号名 CPU_PWR1 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground Ground Ground...
Page 208 JCI1: ケース開放スイッチコネクターこのコネクターにはケース開放スイッチケーブルを接続します。正常ケース開放イベントト (デフォルト) リガー有効ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6. ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時に警告メッセージが表示されます。ケース開放警告のリセット 1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 2.
Page 209 JLPT1: パラレルポートコネクターこのコネクターにはオプションのブラケット付きのパラレルポートを接続します。ピン信号名ピン信号名 RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground SLCT No Pin JCOM1: シリアルポートコネクターこのコネクターにはオプションのブラケット付きのシリアルポートを接続します。ピン信号名ピン...
Page 210 電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷するおそれがあります。 JUSB1~2: USB 2.0コネクターこれらのコネクターにはフロントパネルのUSB 2.0ポートを接続します。ピン信号名ピン信号名 USB0- USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 注意 VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損 ∙ 傷するおそれがあります。 ∙ これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティリティをインストールしてください。...
Page 211 JTPM1: TPMモジュールコネクターこのコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセキュリティプラットホームマニュアルを参照して下さい。ピン信号名ピン信号名 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin SPI_TPM_WP# SPI_TPM_HOLD# JLPC1: BIOSデバッグコネクターこのコネクターはメーカーよりボードレベルのデバッグを行います。ピン信号名ピン信号名 LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address &...
Page 212 CPU_FAN1, SYS_FAN1~2: ファンコネクターファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。 PWMモードファンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンスピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピードをコントロールします。自動モードファンコネクターは自動的にPWMまたはDCモードを検出することができます。 BIOS> HARDWARE MONITORパネルで、ファンをコントロールします。 DCまたはPWMをファンタイプに設定することができます。スマートファンモードをチェックすると、ファンの速度は CPUまたはシステムの温度によって変わります。スマートファンモードのチェックを外すと、ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。 CPU_FAN1 PWMモードのピンの定義ピン信号名ピン...
Page 213 JBAT1: クリアCMOS (BIOSリセット) ジャンパー本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボタン型電池から電力が供給されます。システムの設定をクリアしたい場合は、 CMOSメモリをクリアするためにジャンパピンにジャンパブロックを取り付けてください。データを CMOSをクリア/ 保持 BIOSをリセット (デフォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセントに元通りに接続し、電源を投入します。 BAT1： CMOSバッテリー CMOSバッテリーが切れている場合、 BIOSの時刻設定がリセットされ、システムの設定が失われます。...
Page 214 RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDストリップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクターシステムファンコネクター RGB LEDファン ⚠ 注意 RGB コネクターは長さ2m以下のものを御使用ください。定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリップ(12V/G/R/B)をサポートします。 RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜 ∙ いた状態で実施してください。 MSIのソフトウェアで拡張 LEDストリップをコントロールします。 ∙...
Page 215 オンボードLED EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 CPU - CPUが検出されないか、または認識に失敗したことを示します。 DRAM - DRAMが検出されないか、または認識に失敗したことを示します。 VGA - GPUが検出されないか、または認識に失敗したことを示します。 BOOT - ブートデバイスが検出されないか、または認識に失敗したことを示します。...
Page 216 MSI Driver Utility Installerはインターネットでインストールする必要があります。インターネットに接続できない場合は、 DVD/ USBドライブでドライバーのインストールセクションを参照してください。 1. Windows 10/ Windows 11を起動させます。 2. スタート > 設定 > Windows Updateを選択し、更新プログラムの確認をクリックします。 3. MSI Driver Utility Installerは自動的にポップアップします。 4. I have read and agree to the MSI Terms of Useチェックボックスを選択し、 Nextをクリックします。...
Page 217 5. 左下のSelect AllチェックボックスをチェックしてInstallをクリックし、 MSI Centerとドライバーをインストールします。インストールの進行状況は下部に表示されます。 6. インストールが完了したら、 Finishをクリックします。 ⚠ 注意 MSI Driver Utility Installerは一度だけポップアップします。インストール中にMSI Driver Utility Installerをキャンセルしたり閉じたりした場合は、 MSI CenterマニュアルのLive Updateの章を参照して、ドライバーをインストールしてください。 MSI公式ウェブサイトからマザーボードを検索し、ドライバーをダウンロードすることもできます。...
Page 218 4. インストーラーが自動的に起動し、必要なドライバー/ ソフトウェアを全部リストアップします。 5. Installボタンをクリックします。 6. ソフトウェアのインストールが始まります。完了した後にシステムの再起動を促されます。 7. OKボタンを押して、インストールを完了させます。 8. PCを再起動させます。 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフトの使用に役立つアプリケーションです。また、 PCや他のMSI製品のLEDライトの効果を操作し、同期することができます。 MSI Centerにより、モードをカスタマイズしたり、システムを管理やファンの回転速度を調整したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスしてください。 ⚠...
Page 219 UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性があります。 UEFIは、従来のBIOSでは実現できない新機能と利点を多く持っています、将来は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、デフォルトのブートモードとしてUEFIを使用し、新しいチップセットの機能を最大限に活用することができます。 ⚠ 注意ほかの説明がない限り、本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティングシステムを起動し、 BIOSセルフテストプロセスを保存することができます。また、 POST時にCSMモードに切り替えにかかる時間も排除します。 ∙ 2 TBより大きいハードディスクドライブパーティションをサポートします。...
Page 220 Favorites項目を追加/ 削除する Favorites メニューに入る CPU仕様メニューに入る Memory-Zメニューに入る optimized defaultsをロードするアドバンストモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショットが撮られ、 USBメモリに保存されます (FAT/ FAT32フォーマットのみ) Ctrl+F: 検索ページに入る * ＜F10＞キーを押すと確認ウィンドウが表示され、修正情報が表示されます。 Yesまたは Noを選択して確認してください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 http://download.msi.com/manual/mb/AMDX570BIOSjp.pdf またはQRコードからアクセスしてください。 ⚠ 注意機能はご購入した製品によって異なる場合がります。...
Page 221 ∙ マザーボード上のクリアCMOSジャンパをショートする。 ⚠ 注意 CMOSデータをクリアする前に、必ずPCの電源がオフにすることを確認してください。 BIOS のリセットについてはクリアCMOSジャンパセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデートアップデートの前に: MSIのWEBサイトから最新のBIOSファイルをダウンロードし、 USBメモリのルートフォルダにコピーします。 BIOSのアップデート: 1. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポートに挿入します。 2. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update. • POST中に<Delete>キーを押してBIOSセットアップ画面に入ります。 M-FLASHタブを選...
Page 222 MSI CenterでのBIOSアップデートアップデートの前に: ∙ LANドライバーがインストールされ、インターネット接続が正しく設定されていることを確認してください。 ∙ アップデートする前に、他のアプリケーションソフトをすべて閉じてください。 BIOSのアップデート: 1. MSI CENTERをインストールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリックします。 3. BIOSファイルを選択して、 Installボタンをクリックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、システムが自動的に再起動します。...
Page 223 목차 빠른 설명서 ......................3 케이스 스탠드 오프 알림.................... 5 충돌 방지 알림 ......................5 사양 ........................15 특수 기능 ......................18 포장 내용물 ......................19 후 면 패널 커넥터 ....................20 LAN 포트 LED 상태 표시 ..................21 Realtek 오디오 콘솔 ....................21 구성품 개요 ......................23 CPU 소켓...
Page 224 온보드 LEDs ......................37 EZ 디버그 LED ....................... 37 OS, 드라이버 & MSI 센터 설치하기 ..............38 MSI Center ......................40 UEFI BIOS ......................41 BIOS (바이오스) 설정 ....................42 BIOS 리셋....................... 43 BIOS 업데이트 ......................43...
Page 225 빠른 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다. 도구 및 구성 요소 준비...
Page 226 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
Page 227 케이스 스탠드 오프 알림 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이에 불필요한 장착 스탠드오프는 금지됩니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
Page 228 프로세서 설치하기 ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 229 DDR4 모듈 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 230 전원 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 231 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 232 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 233 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 234 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 235 주변기기 연결하기...
Page 236 전원 켜기...
Page 237 ∙ AMD Ryzen™ 5000 시리즈, 5000 G-시리즈, 4000 G-시리즈, 및 3000 시리즈 프로세서 지원 ∙ 소켓 AM4 지원 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 AMD B550 칩셋 ∙ 4x DDR4 메모리 슬롯, 최대 128 GB* 지원...
Page 238 이전 페이지로부터 계속 ∙ 1x M.2 슬롯 (Key M) • M2_1 슬롯 (CPU) • 최대 PCIe 3.0 x4 지원 M.2 SSD 슬롯 • 최대 SATA 6Gb/s 지원 • 2242/ 2260/ 2280 저장 장치 지원 ∙ RAID 0, RAID 1 및 RAID 10 (SATA 저장 장치) 지원 RAID Realtek®...
Page 239 ∙ CPU/시스템 팬 속도 제어 ∙ m-ATX 폼 팩터 폼 팩터 ∙ 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm) ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS 기능 ∙ ACPI 6.1, SMBIOS 2.8 ∙ 다국어 소프트웨어 ∙ MSI Center...
Page 240 • 게임 부스트 • 장치 속도 향상 보호 • 시스템 진단 • PCI-E 스틸 아머 • 스마트 이미지 파인더 익스피리언스 • MSI 컴패니언 • MSI Center 오디오 • 클릭 BIOS 5 • 오디오 부스트 쿨링 • 확장된 히트싱크 디자인 • 스마트 팬 컨트롤...
Page 241 포장 내용물 메인보드 패키지의 내용물을 확인하십시오. 다음 품목들이 패키지에 들어 있어야 합니다: 보드 • 1x 메인보드 서류 • 1x 빠른 설치 설명서 케이블 • 1x SATA 6G/s 케이블 (2 케이블/팩) 악세사리 • 1x 케이스 배지 • 1x M.2 나사 + 스탠드오프 (1 세트/팩) •...
Page 242 후 면 패널 커넥터 아이템 설명 PS/2 마우스/ 키보드 포트 VGA 포트 USB 2.0 Type-A 포트 (AMD B550 칩셋) USB 3.2 Gen 1 5Gbps Type-A 포트 (AMD B550 칩셋) 1 Gbps LAN 포트 라인 입력 포트 DVI-D 포트 라인 출력 포트 마이크...
Page 243 LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 10 Mbps 노란색 LAN이 올바르게 녹색 100 Mbps 연결되었음. 오렌지색 1 Gbps 깜빡임 정상적인 통신중. Realtek 오디오 콘솔 Realtek 오디오 콘솔을 설치한 후 사운드 설정을 변경하여 더 나은 사운드를 경험할 수 있습니다.
Page 244 오디오 7.1-채널 구성 도표 7.1 채널 오디오를 구성하려면 오디오 I/O 모듈을 JAUD1 커넥터에 연결해야 합니다. 아래의 방법에 따라 구성하시기 바랍니다.i 1. Realtek Audio Console (Realtek 오디오 콘솔) >Advanced Settings (고급 설정) 아이콘을 클릭하면 아래의 대화창이 나타납니다. 2. Mute the rear output device, when a front headphone plugged in(앞면에 헤드폰을 연결했을...
Page 245 구성품 개요 ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 246 ∙ 이 메인보드는 오버클로킹을 지원하도록 설계되었습니다. 오버클럭하기 전에 오버클로킹 기능을 실행하는 동안 여타 부품이 오버클럭 설정을 사용할 수 있는지 확인하세요. 제품 스팩을 초과하는 범위에서는 작동하지 마세요. MSI®는 올바르지 않은 작동이거나 제품 스팩을 초과하는 범위에서 작동하여 발생한 손상이나 위험은 보장하지 않습니다.
Page 247 주파수를 설정하세요. 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다.
Page 248 중요사항 ∙ 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. ∙ 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 것을 추천합니다.
Page 249 M2_1: M.2 슬롯 (Key M) ⚽ 데모 동영상 M.2 SSD 설치 방법을 알아보려면 아래의 동영상을 참조하세요. https://youtu.be/2UeWMgjwogU M2_1 M.2 모듈 설치하기 1. 필요한 경우 M.2 SSD 길이에 따라 제공된 M.2 스탠드오프를 고정합니다. 2. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 3.
Page 250 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...
Page 251 CPU_PWR1, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 핀 신호 이름 핀 신호 이름 CPU_PWR1 +3.3V +3.3V Ground Ground ATX_PWR1 Ground...
Page 252 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 섀시 침입 이벤트 (기본 설정) 트리거 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration으로 이동합니다. 4.
Page 253 JLPT1: 패러렐 포트 커넥터 이 커넥터에 브래킷을 사용하여 옵션인 패러렐 포트를 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground...
Page 254 핀 신호 이름 핀 신호 이름 USB0- USB1- USB0+ USB1+ Ground Ground ⚠ No Pin 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. ∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 ∙ 설치하시기 바랍니다.
Page 255 JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은 TPM 보안 플랫폼 설명서를 참조하세요. 핀 신호 이름 핀 신호 이름 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin SPI_TPM_WP# SPI_TPM_HOLD# JLPC1: BIOS 디버그...
Page 256 CPU_FAN1, SYS_FAN1~2: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드 팬...
Page 257 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 시스템 구성 데이터를 저장하기 위해 메인보드에 있는 배터리에서 외부 전원을 공급받는 온보드 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
Page 258 JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 ∙ (12V/G/R/B)을 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙...
Page 259 온보드 LEDs EZ 디버그 LED 이 LED는 메인보드의 디버그 상태를 나타냅니다. CPU -CPU가 감지되지 않거나 고장났음을 나타냅니다. DRAM -DRAM이 감지되지 않거나 고장났음을 나타냅니다. VGA - GPU가 감지되지 않거나 고장났음을 나타냅니다. BOOT - 부팅 장치가 감지되지 않거나 고장났음을 나타냅니다.
Page 260 7. 화면에 나타나는 설명에 따라 Windows 10/ Windows 11운영 체제를 설치합니다. MSI Driver Utility Installer로 드라이버 설치 MSI Driver Utility Installer는 인터넷을 통해 설치해야 합니다. 인터넷에 연결할 수 없는 경우 DVD/USB 드라이브로 드라이버 설치 섹션을 참조하십시오. 1. Windows 10/ Windows 11운영 체제에서 컴퓨터를 시작합니다.
Page 261 5. 왼쪽 하단 모서리에 있는 모두 선택 확인란을 선택하고 설치를 클릭하여 MSI Center 및 드라이버를 설치합니다. 하단에 설치 진행 상황이 표시됩니다. 6. 진행이 완료되면 마침을 클릭합니다. ⚠ 중요사항 MSI Driver Utility Installer는 한 번만 나타납니다. 진행 중에 취소하거나 닫을 경우 MSI Center 매뉴얼의...
Page 262 MSI Center MSI Center 는 게임 설정을 쉽게 최적화하고 콘텐츠 생성 소프트웨어를 원활하게 사용할 수 있도록 지원하는 응용 프로그램입니다. 또한 PC 및 기타 MSI 제품에 대한 LED 빛 효과를 제어하고 동기화할 수 있습니다. MSI Center 를 사용하면 이상적인 모드를 사용자 지정하고, 시스템...
Page 263 MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능 합니다. UEFI는 기존 BIOS가 달성 할 수없는 많은 새로운 기능과 장점을 가지고 있으며 향후 BIOS를 완전히 대체 할 것입니다. MSI의 UEFI BIOS는 새로운 칩셋의 기능을 최대한 활용하기 위해 기본 부팅 모드로 UEFI를 사용합니다.
Page 264 * F10 키를 누르면 확인 대화창이 나타나며 변경사항에 대한 정보를 제공합니다. Yes(예) 또는 No(아니요)를 클릭하여 선택을 확인합니다. BIOS 사용자 가이드 BIOS 설정에 대한 자세한 사항은 다음의 주소를 http://download.msi.com/manual/mb/AMDX570BIOSkr.pdf 참조 하시거나 QR 코드를 스캔하십시오. ⚠ 중요사항 구입한 제품에 따라 기능이 달라질 수 있습니다.
Page 265 재설정하려면 CMOS 클리어 점퍼 섹션을 참조하세요. BIOS 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. 업데이트 파일이 들어있는 USB 플래시 드라이브를 USB 포트에 삽입합니다.
Page 266 ∙ LAN 드라이버가 이미 설치되어 있고 인터넷이 제대로 연결되었는지 확인하세요. ∙ BIOS 업데이트 하기 전, 모든 다른 응용 프로그램을 끄십시오. BIOS 업데이트: 1. MSI 센터를 설치 및 시작하고 Support 페이지로 이동합니다. 2. Live Update 를 선택하고 Advance 버튼을 클릭합니다. 3. BIOS 파일을 선택하고 Install 버튼을 클릭합니다.
Page 267 目錄快速入門 ........................3 機殼螺絲柱注意事項 ....................5 避免碰撞注意事項 ....................5 規格 ..........................15 專屬特色 ........................18 包裝內容 ........................19 後側面板接頭 ......................20 網路連接埠 LED 燈狀態表 ..................21 Realtek 音效控制台 ....................21 元件總覽 ........................23 CPU 腳座 ....................... 24 記憶體插槽 ......................25 PCI_E1~3: PCIe 擴充插槽...
Page 268 內建 LED 指示燈 ......................37 除錯 LED 指示燈 ....................37 安裝作業系統、驅動程式和 MSI Center ..............38 MSI Center ......................40 UEFI BIOS ........................41 BIOS 設定 ......................42 重設 BIOS ......................43 更新 BIOS ......................43...
Page 269 快速入門感謝您購買 MSI®的新主機板。在此快速入門章節將提供關於如何安裝電腦的流程圖。某些裝置也提供示範影片。請在手機或平板電腦上打開網頁瀏覽器連結到網址觀看。您也可以透過掃碼連接到網址。準備工具和零件 AMD® AM4 CPU CPU 風扇機殼 DDR4 記憶體電源供應器顯示卡散熱膏 SATA 硬碟 SATA DVD 光碟機十字型螺絲起子 1 包螺絲...
Page 270 安全說明 ∙ 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。 ∙ 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。 ∙ 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。 ∙ 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。 ∙...
Page 271 機殼螺絲柱注意事項為防止損壞主機板，禁止在主機板電路和電腦機殼之間安裝任何不必要的螺絲柱。敬告使用者，主機板背面有 Case standoff keep out zone 標示(機殼螺絲柱禁區標誌，如下所示) 。避免碰撞注意事項每個螺絲孔的周邊都印有保護漆，以免零件被劃傷。...
Page 272 安裝處理器 ⚽ ∙ https://youtu.be/Xv89nhFk1vc...
Page 273 安裝 DDR4 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 274 連接前置面板針腳 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 275 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩： 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 276 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
Page 277 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 278 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 279 連接周邊裝置...
Page 280 開啟電源...
Page 281 規格 ∙ 支援 AMD Ryzen™ 5000 系列、 5000 G-系列、 4000 G-系列和 3000 系列桌上型處理器支援處理器 ∙ AM4 處理器架構 * 如有更新的處理器發表時，請造訪 www.msi.com 網站以獲取最新的支援狀態。晶片組 AMD B550 晶片組 ∙ 4 條 DDR4 插槽，支援總合最高 128GB* • 支援 DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz 透過...
Page 282 承上頁 ∙ 1 個 M.2 插槽 (M 鍵) • M2_1 插槽 (源於 CPU) M.2 SSD 插槽 • 最高可支援 PCIe 3.0 x4 • 最高可支援 SATA 6Gb/s • 支援 2242/ 2260/ 2280 規格儲存裝置 ∙ 支援以 SATA 儲存裝置創建 RAID 0 、 RAID 1 和 RAID 10 RAID Realtek®...
Page 283 ∙ CPU/系統風扇速度偵測硬體監控 ∙ CPU/系統風扇速度控制 ∙ m-ATX 尺寸 ∙ 9.6 x 9.6 英吋 (24.4 x 24.4 公分) ∙ 1 個 256 Mb flash ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.1 、 SMBIOS 2.8 ∙ 多國語軟體 ∙ MSI Center...
Page 284 • 核心加速引擎 • Super Charger • 遊戲加速引擎 • Devices Speed Up 保護 • System Diagnosis • PCI-E 鋼鐵裝甲 • Smart Image Finder 體驗 • MSI Companion • MSI Center 音效 • 第五代圖形化 BIOS • 音皇技術散熱 • 擴充散熱片設計 • 智慧風扇控制...
Page 285 包裝內容請檢查您的主機板包裝的內容，應包含：板卡 • 1 個主機板文件 • 1 份快速指引連接線 • 1 個 SATA 6G 連接線 (2 條/包) 配件 • 1 個機殼銘牌 • 1 個 M.2 螺絲 + 螺柱 (1 套/包) • 1 個 I/O 擋板 •...
Page 286 後側面板接頭項目說明 PS/2 滑鼠/ 鍵盤連接埠 VGA 連接埠 USB 2.0 Type-A 連接埠 (源於 AMD B550 晶片組) USB 3.2 Gen 1 5Gbps Type-A 連接埠 (源於 AMD B550 晶片組) 1 Gbps 網路連接埠音源輸入連接埠 DVI-D 連接埠音源輸出連接埠麥克風輸入連接埠...
Page 287 網路連接埠 LED 燈狀態表連線/ 工作燈號速度燈號狀態說明狀態速度關閉未連線關閉 10 Mbps 黃燈已連線綠燈 100 Mbps 閃爍資料傳輸中橘燈 1 Gbps Realtek 音效控制台安裝 Realtek 音效控制台後，您可以使用它來更改聲音設定以獲得更好的聲音體驗。應用程式增強裝置選擇主音量接頭設定插孔狀態 ∙ 裝置選擇 - 讓您選擇音效輸出源，以變更相關設定。勾選符號表示該裝置為預設。 ∙...
Page 288 音頻 7.1 聲道配置要配置 7.1 聲道音頻，必須將前置音頻 I/O 模組連接到 JAUD1 接頭，然後按照以下步驟操作。 1. 點擊 Realtek Audio Manager > Advanced Settings ，打開下面的對話框。 2. 插入前置耳機時請選擇靜音後置輸出設備。 3. 將揚聲器插入後置和前置 I/O 面板上的音頻插孔。當您通過音頻插孔插入設備時，會彈出一個對話框，詢問目前連接的是什麼設備。自動彈出對話視窗...
Page 289 元件總覽 ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 290 務必確認 CPU 已與散熱器緊密地結合，再啟動電腦系統。 ∙ 溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於 CPU ∙ 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。 ∙ 如果您選購的是獨立包裝的處理器與散熱器/ 風扇，請參閱散熱器/ 風扇包裝內的文件，以了解詳細的安裝方式。 ∙ 本主機板雖設計為可支援超頻，但在進行超頻之前，請確認系統的其他零組件可承受超頻設定。不建議進行任何超出本產品規格以外的操作， MSI® 亦無法保證此類操作所可能造成的損壞及風險。...
Page 291 記憶體頻率是依照其 Serial Presence Detect (SPD) 運作。在超頻過程中，部分記憶體 ∙ 模組，可能會以比其標示頻率低的數值運作；如果您希望記憶體模組以符合其標示頻率或更高的頻率運作，請進入 BIOS 選單並找到 DRAM Frequency 項目設定。要在主機板的所有記憶體插槽都裝上記憶體模組，或是要進行超頻時，建議您使用更高 ∙ 效的記憶體散熱系統。超頻時，記憶體模組之穩定性與相容性，將取決於您所安裝的 CPU 及裝置。 ∙ 請造訪 www.msi.com 網站，以了解詳細的記憶體相容資訊。 ∙...
Page 292 PCI_E2: PCIe 3.0 x1 (晶片組) PCI_E3: PCIe 3.0 x1 (晶片組) BAT1 ⚠ 重要 ∙ 若安裝大型顯卡，需要使用工具如 MSI Gaming Series 顯卡支撐架，以支撐其重量和防止插槽變形。 ∙ 如只安裝一張 PCIe x16 擴充卡，建議安裝到 PCI_E1 將不可用。 ∙ 新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所...
Page 293 M2_1: M.2 插槽 (M 鍵) ⚽ 示範影片觀看影片，瞭解如何安裝 M.2 SSD 。 https://youtu.be/2UeWMgjwogU M2_1 安裝 M.2 模組 1. 如有需要，請依照您 M.2 SSD 裝置的長度來鎖住 M.2 螺柱。 2. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 3. 請將 M.2 SSD 以 M.2 8.5H 螺絲鎖上。 8.5H 螺絲...
Page 294 JAUD1: 前置音效插孔本插孔用於連接前面板的音訊插孔。接腳訊號名稱接腳訊號名稱 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1 、 JFP2: 系統面板接頭 JFP1 接頭控制電腦機殼/機箱上的電源開啟、重新開機和 LED 指示燈。 Power Switch/ Reset Switch 接頭允許您連接電源按鈕...
Page 295 CPU_PWR1 、 ATX_PWR1: 電源接頭這些接頭能讓您連接 ATX 電源供應器。 CPU_PWR1 接腳訊號名稱接腳訊號名稱 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 接腳訊號名稱接腳訊號名稱 CPU_PWR1 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V Ground PS-ON#...
Page 296 JCI1: 機殼開啟接頭此接頭可連接機殼開啟開關排線。一般觸動機殼開啟事件 (預設值) 使用機殼開啟偵測器 1. 連接 JCI1 插孔和機殼上的機殼開啟開關/感測器。 2. 關閉機殼蓋。 3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration 。 4. 將 Chassis Intrusion 設定為 Enabled 。 5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes 。 6.
Page 297 JLPT1: 平行埠接頭此接頭用來連接選擇性配置的平行埠托架。接腳訊號名稱接腳訊號名稱 RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground SLCT No Pin JCOM1: 序列埠接頭此接頭用來連接選擇性配置的序列埠托架。接腳訊號名稱接腳...
Page 298 這些接頭用於連接前面板的 USB 2.0 連接埠。接腳訊號名稱接腳訊號名稱 USB0- USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 重要請注意， VCC 和接地接腳必須正確連接，以免造成組件受損。 ∙ 如要以 USB 連接埠對 iPad 、 iPhone 及 iPod 充電，請安裝 MSI Center 工具軟體。 ∙...
Page 299 JTPM1: TPM 模組接頭此接頭用於連接可信賴平台模組 (TPM) 。請參閱 TPM 安全平台手冊瞭解更多詳情。接腳訊號名稱接腳訊號名稱 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin SPI_TPM_WP# SPI_TPM_HOLD# JLPC1: BIOS 除錯接頭該連接器由製造商使用於板層次除錯。接腳訊號名稱接腳訊號名稱 LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address &...
Page 300 CPU_FAN1 、 SYS_FAN1~2: 風扇電源接頭風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。 PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。 DC 模式插孔會變更電壓，藉此控制風扇速度。 Auto 模式能自動偵測風扇的 PWM 與 DC 模式。您可以在 BIOS > HARDWARE MONITOR 面板中控制風扇。允許您設定您的風扇類型為 DC 或 PWM 。檢查智慧風扇模式，風扇速度會依據 CPU 或系統溫度進行變更。取消勾選智慧風扇模式...
Page 301 JBAT1: 清除 CMOS (重置 BIOS) 功能跳線主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。若要清除系統設定，請將跳線設為清除 CMOS 記憶體。保留資料清除 CMOS/ (預設值) 重置 BIOS 重設 BIOS 至預設值 1. 關閉電腦電源並拔除電源線。 2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。 3. 將跳接器蓋從 JBAT1 上取出。 4.
Page 302 JRGB 接頭系統風扇接頭 RGB LED 風扇 ⚠ 重要 JRGB 接頭支援最長 2 公尺的 5050 RGB LED 燈條 (12V/G/R/B) ，最大額定功率為 3A ∙ (12V) 。進行安裝或拔除 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。 ∙ 請使用 MSI 軟體來控制擴展的 LED 燈條。 ∙...
Page 303 內建 LED 指示燈除錯 LED 指示燈這些 LED 指示燈會表示主機板的偵錯狀態。 CPU - 表示未偵測到 CPU 或已故障。 DRAM - 表示未偵測到記憶體或已故障。 VGA - 表示未偵測到顯示晶片或已故障。 BOOT - 表示未偵測到開機裝置或已故障。...
Page 304 際網路，請參閱使用 DVD/ USB 裝置安裝驅動程式章節。 1. 啟動電腦進入 Windows 10/ Windows 11 。 2. 選取開始>設定>更新與安全性，然後選擇檢查更新。 3. MSI Driver Utility Installer 將會自動彈出。 4. 勾選 I have read and agree to the MSI Terms of Use ，然後點擊 Next 。...
Page 305 5. 勾選左下角的 Select All ，然後按一下 Install 安裝 MSI Center 和驅動程式。安裝進度會顯示在底部。 6. 進度完成後，按一下 Finish 。 ⚠ 重要 MSI Driver Utility Installer 僅彈出一次。如果在過程中取消或關閉，請參閱 MSI Center 手冊中的Live Update 章節安裝驅動程式。您也可以前往 www.msi.com 搜尋您的主機板並...
Page 306 使用 DVD/ USB 裝置安裝驅動程式 1. 啟動電腦進入 Windows 10/ Windows 11 。 2. 將 MSI® 驅動程式光碟放到光碟機或將 MSI 驅動程式 USB 隨身碟插入 USB 連接埠。 3. 點擊選擇要針對此光碟執行的動作的彈出通知，然後選擇執行 DVDSetup.exe 以打開安裝程式。如果從 Windows 設定面板關閉自動播放功能，仍然可以從 MSI DVD/ USB 隨身碟的根路徑手動執行 DVDSetup.exe 。...
Page 307 UEFI BIOS MSI UEFI BIOS 與 UEFI (Unified Extensible Firmware Interface) 結構相容。 UEFI 有許多傳統 BIOS 無法實現的新功能和優勢。它未來可完全取代 BIOS 。 MSI UEFI BIOS 使用 UEFI 作為預設啟動模式，充分利用新晶片組的功能。 ⚠ 重要除非另有說明，否則本使用者指南中的 BIOS 所指的即是 UEFI BIOS 。...
Page 308 在高級模式和 EZ 模式之間切換載入超頻設定檔儲存超頻設定檔 F10: 儲存變更與重設* F12: 拍攝屏幕截圖並將其保存到 USB 隨身碟(僅 FAT/ FAT32 格式) 。 Ctrl+F: 進入搜索頁面 * 按下 F10 後，會出現確認視窗提供修改資訊。選擇是或否確認。 BIOS 使用者指南如果您想了解更多關於安裝 BIOS 的操作說明，請參閱 http://download.msi.com/manual/mb/AMDX570BIOStc.pdf 或掃碼了解詳情。 ⚠ 重要功能可能因產品不同而異。...
Page 309 在清除 CMOS 數據之前，請確保計算機已關閉。請參閱清除 CMOS 跳線部分以重置 BIOS 。更新 BIOS 以 M-FLASH 更新 BIOS 更新前：請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。更新 BIOS: 1. 將內含更新檔的 USB 隨身碟插入 USB 連接埠。...
Page 310 ∙ 確保已經安裝網路驅動程式，且已正確設定網際網路連線。 ∙ 請在更新 BIOS 之前，關閉其他所有應用程式軟體。進行更新 BIOS ： 1. 安裝並開啟 MSI Center 並進入 Support 頁面。 2. 選取 Live Update 並按一下 Advance 按鈕。 3. 選取 BIOS 檔案並按一下 Install 按鈕。 4. 安裝提示出現後，按一下 Install 按鈕。...
Page 311 目录快速入门 ........................3 机壳螺柱警示夹页 ....................5 避免碰撞警示夹页 ....................5 规格 ..........................15 特殊功能 ........................18 包装内容物 ........................19 后置面板接口 ......................20 LAN 端口 LED 状态表 ................... 21 Realtek 音频控制台 ....................21 组件概述 ........................23 CPU 底座 ....................... 24 DIMM 插槽 ......................25 PCI_E1~3: PCIe 扩展插槽...
Page 312 板载 LED 灯 ......................... 37 简易侦错 LED 灯 ....................37 安装操作系统，驱动程序和 MSI Center ..............38 MSI Center ......................40 UEFI BIOS ........................41 BIOS 设置 ......................42 重启 BIOS ......................43 更新 BIOS ......................43...
Page 313 快速入门感谢您购买了 MSI® 的新主板。本快速入门部分提供有关如何安装计算机的演示图。一些安装还提供视频演示。请链接到该网站，通过手机或平板电脑上的网络浏览器观看。您甚至可以通过扫描二维码码链接到 URL。准备工具和组件 AMD® AM4 CPU CPU 风扇机箱 DDR4 内存电源供应器显卡导热膏 SATA 一般硬盘 SATA DVD 光驱一包螺丝飞利浦螺丝刀...
Page 314 安全信息 ∙ 此包装中包含的的组件有可能到静电放电 (ESD) 损坏。请遵守以下注意事项，以确保成功组装计算机。 ∙ 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。 ∙ 拿起主板时请手持主板边缘，避免触及主板的敏感组件。 ∙ 当拿取主板时，建议佩戴静电放电 (ESD) 腕带，以防止静电损坏其配置。如果 ESD 腕带无法使用，请在拿取主板前通过接触其它金属物体释放自身的静电。 ∙ 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。 ∙ 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。 ∙ 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害使用者。 ∙ 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。 ∙ 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。 ∙...
Page 315 机壳螺柱警示夹页为防止损坏主板，禁止在主板电路和计算机机壳之间安装任何不必要的螺丝柱。警告使用者，主板背面有 Case standoff keep out zone 标示 (机壳螺丝柱禁区标志，如下所示)。避免碰撞警示夹页在每个螺丝孔周围都印有保护漆，以防止零件被划伤。...
Page 316 安装处理器 ⚽ ∙ http://v.youku.com/v_show/id_ XMTg2MjMwOTE2NA==.html...
Page 317 安装 DDR4 内存 ⚽ ∙ https://v.youku.com/v_show/ id_XNTE5NTg0NDM4NA==.html DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
Page 318 连接前置面板接头 ⚽ ∙ http://v.youku.com/v_show/id_ XNjcyMTczMzM2.html Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 319 安装主板 ⚽ ∙ https://v.youku.com/v_show/id_ XNDUwMDUyNTkwOA==.html 转矩: 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 320 连接电源接口 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU0MDQw.html ATX_PWR1 CPU_PWR1...
Page 321 安装 SATA 设备 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU5MTky.html...
Page 322 安装显卡 ⚽ ∙ http://v.youku.com/v_show/id_ XNDkyOTc3MzQ4.html...
Page 323 连接外围设备...
Page 324 开机...
Page 325 规格 ∙ 支持 AMD 锐龙™ 5000 系列， 5000 G-系列， 4000 G-系列，和 3000 系列处理器 ∙ 支持 AM4 针脚 * 随着新处理器的发布，请访问 www.msi.com 以获取最新的支持状态。芯片组 AMD B550 芯片组 ∙ 4 个 DDR4 内存插槽，支持高达 128GB* • 支持 DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz 通过...
Page 326 续上一列 ∙ 1 个 M.2 接口 (M 键) • M2_1 接口 (来自 CPU) M.2 固态硬盘接口 • 支持最高 PCIe 3.0 x4 • 支持最高 SATA 6Gb/s • 支持 2242/ 2260/ 2280 存储设备 ∙ 支持以 SATA 存储设备创建 RAID 0， RAID 1 和 RAID 10 RAID Realtek®...
Page 327 ∙ CPU/ 系统风扇速率控制 ∙ m-ATX 尺寸规格尺寸规格 ∙ 9.6 英寸 x 9.6 英寸 (24.4 厘米 x 24.4 厘米) ∙ 1 个 256 Mb flash ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.1, SMBIOS 2.8 ∙ 多国语言软件 ∙ MSI Center...
Page 328 • DDR4 加速引擎 • 硬件监控 • 核心加速引擎 • 快速充电 • Game Boost 游戏加速引擎 • 设备加速软件防护 • System Diagnosis • PCI-E 钢铁装甲 • 智能图像查找器体验 • MSI Companion • MSI Center 音频 • 第五代图形化BIOS • 经典音皇技术冷却 • 扩展型散热片设计 • 智能风扇控制系统...
Page 329 包装内容物请检查您的主板包装内容。它应该包含以下内容：主板 • 1 个主板文档 • 1 个快速安装指南电缆 • 1 个 SATA 6G 电缆 (2 电缆 / 包) 配件 • 1 个机箱铭牌 • 1 个 M.2 螺丝 + 螺柱 (1 套 / 包) •...
Page 330 后置面板接口项目描述 PS/2 鼠标 / 键盘端口 VGA 端口 USB 2.0 Type-A 端口 (来自 AMD B550 芯片组) USB 3.2 Gen 1 5Gbps Type-A 端口 (来自 AMD B550 芯片组) 1 Gbps LAN 端口音频输入端口 DVI-D 端口音频输出端口麦克风输入端口...
Page 331 LAN 端口 LED 状态表连线 / 工作灯号速度灯号状态描述状态速度关网络未连接关传输速率 10 Mbps 黄色网络已连接绿色传输速率 100 Mbps 闪烁网络数据在使橙色传输速率 1 Gbps 用中 Realtek 音频控制台 Realtek 音频控制台安装完成后。您可以用它来更改声音设置，以获得更好的音质体验。应用程序增强设备选择主音量接口设置...
Page 332 音频 7.1-通道配置若要配置 7.1 声道音频输出，您必须连接前置音频 I/O 模块到 JAUD1 接口，并按照以下步骤操作。 1. 单击 Realtek Audio Console > Advanced Settings 图标来打开下面的对话框。 2. 选择 Mute the rear output device, when a front headphone plugged in (当前置耳机插好时，请选择静音后置输出设备。 ) 3. 请将扬声器插头插入后置及前置 I/O 面板上的音频插孔。当您插入设备至音频插孔时，...
Page 333 组件概述 ATX_PWR1 SATA1 SYS_FAN1 SATA2 JTPM1 PCI_E1 PCI_E2 SATA ▼ 3 ▲ 4 M2_1 PCI_E3 BAT1 JFP2...
Page 334 确认在系统启动前 CPU 风扇已经牢固的粘贴在 CPU 上。 ∙ 温度过高会严重损害 CPU 和系统，请务必确认所使用的降温风扇始终能够正常工作， ∙ 保护 CPU 以免过热烧毁。确认，您已在 CPU 和散热片之间抹了一层平滑的散热硅胶 (或热胶带) 以增加散热。如果您购买了一个独立 CPU 的散热片 / 冷却器，详细安装请参考散热片 / 冷却器包装 ∙ 内的说明书。主板设计支持超频。然而，请确认您的配置能够接受这样非常规的设定。在超频时，不推 ∙ 荐任何超技术规范之外的动作。 MSI® 不担保损坏或因为在产品规格之外不规范的操作导致的风险。...
Page 335 DIMMA2 DIMMB1 DIMMB2 DIMMB2 ⚠ 注意 ∙ 安装内存条模块时务必先由 DIMMA2 插槽开始安装。为确保双通道模式下的系统稳定性，内存模组必须是相同的类型，数量和密度。 ∙ 当超频运行某些内存模块时频率可能会低于标明值，皆因内存频率运行取决于其串行 ∙ 设备检测 (SPD)。如果您需要设置内存频率在标明或在更高频率下来运行内存，转到 BIOS 并找到 DRAM Frequency。建议使用一种更有效的内存的冷却系统，用于完整 DIMM 的安装或超频。 ∙ ∙ 当超频时，内存模块安装的稳定性和兼容性取决于已安装的 CPU 和设备。 ∙ 请参考 www.msi.com 网站，以了解有关于内存兼容的详细信息。...
Page 336 PCI_E1: PCIe 3.0 x16 (CPU) PCI_E2: PCIe 3.0 x1 (芯片组) PCI_E3: PCIe 3.0 x1 (芯片组) BAT1 ⚠ 注意 ∙ 如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 游戏系列显卡支架千斤顶来支撑其重量，以防止插槽变形。 ∙ 为了使安装单个 PCIe x16 扩展卡获得最佳性能。建议使用 PCI_E1 插槽。 ∙ 当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。 SATA1~4: SATA 6Gb/s 接口...
Page 337 M2_1: M.2 接口 (M 键) ⚽ 视频演示观看视频，了解如何安装 M.2 固态硬盘。 https://v.youku.com/v_show/id_ XNDkxNjUzNDQ1Mg==.html M2_1 安装 M.2 模块 1. 如果需要，请根据您的 M.2 固态硬盘长度确保提供的 M.2 螺柱。 2. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 3. 用产品包装內随货附上的 M.2 8.5H 螺丝将 M.2 固态硬盘固定到位。 8.5H 螺丝 30º...
Page 338 JAUD1: 前置音频接口此接口允许您连接前置面板上音频插孔。针脚信号名称针脚信号名称 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 前置面板接口 JFP1 接口控制 PC 机箱 / 机箱上的电源开启、电源重启和 LED。电源开关 / 重启开关接头允许您连接电源按钮...
Page 339 CPU_PWR1, ATX_PWR1: 电源接口这些接口允许您连接一个 ATX 电源供应器。 CPU_PWR1 针脚信号名称针脚信号名称 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 针脚信号名称针脚信号名称 CPU_PWR1 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground...
Page 340 JCI1: 机箱入侵检测接口此接口可用来连接机箱入侵检测开关线。正常 (默认) 启用机箱入侵检测使用机箱入侵检测器 1. JCI1 接口连接机箱上的机箱入侵检测开关和传感器。 2. 关闭机箱盖。 3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。 4. 设置 Chassis Intrusion 为 Enabled。 5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。 6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。重设机箱入侵检测警告...
Page 341 JLPT1: 并行端头接口此接口允许您连接可选并行端口可用插槽。针脚信号名称针脚信号名称 RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground SLCT No Pin JCOM1: 串行端头接口此接口允许您连接可选串行端口可用插槽。针脚信号名称针脚信号名称 SOUT Ground No Pin...
Page 342 JUSB1~2: USB 2.0 接口这些接口允许您在前置面板上来连接 USB 2.0 端口。针脚信号名称针脚信号名称 USB0- USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 注意请注意， VCC 和接地针脚必须正确连接以避免可能的损坏。 ∙ 为了将您的 iPad， iPhone 和 iPod 通过 USB 端口进行充电，请安装 MSI Center 实用程 ∙ 序。...
Page 343 JTPM1: TPM 模组接口此接口是用来连接 TPM (安全平台模组)。请参考 TPM 安全平台手册以获得更多细节和用法。针脚信号名称针脚信号名称 1.8V power SPI_TPM_CS#_R SPI_TPM_DATI SPI_DATO SPI_CS#_R SPI_TPM_CLK Ground SPI_TPM_RST# SPI_SW_SEL No Pin SPI_TPM_WP# SPI_TPM_HOLD# JLPC1: BIOS 侦错接口此接口由制造商用于板级侦错目的。针脚信号名称针脚信号名称 LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address &...
Page 344 CPU_FAN1, SYS_FAN1~2: 风扇接口风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。 PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。 DC 模式风扇接口通过改变电压控制风扇速率。自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。它允许您将 DC 或 PWM 设置为您的风扇类型。勾选 Smart Fan Mode，风扇速率会根据 CPU 或系统温度而变化。取消勾选...
Page 345 JBAT1: 清除 CMOS (重启 BIOS) 跳线主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。保留数据清除 CMOS/ (默认) 重启 BIOS 重启 BIOS 为默认值 1. 关闭计算机电源，并拔下电源插头。 2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。 3. 移除 JBAT1 上的跳线帽。 4. 插上电源插头并开启计算机上电源。 BAT1： CMOS 电池如果...
Page 346 5050 RGB LED 灯条 12V JRGB 接口 RGB LED 风扇连接 JRGB 接口系统风扇接口 RGB LED 风扇 ⚠ 注意 JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率 3A ∙ (12V)。在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。 ∙...
Page 347 板载 LED 灯简易侦错 LED 灯 LED 指示灯在主板中的侦错状态。 CPU - 表示 CPU 无法检测或故障。 DRAM - 表示 DRAM 无法检测或故障。 VGA - 表示 GPU 无法检测或故障。 BOOT - 表示启动设备无法检测或故障。...
Page 348 使用 Installing Drivers with DVD/ USB Drive 部分。 1. 启动您的计算机进入 Windows 10/ Windows 11。 2. 选择 Start > Settings > Windows Update，然后选择检查更新。 3. MSI Driver Utility Installer 会自动弹出。 4. 选中 I have read and agree to the MSI Terms of Use 复选框，然后单击 Next。...
Page 349 5. 选中左下角的 Select All 复选框，然后单击 Install 以安装 MSI Center 和驱动程序。安装进度将在底部显示。 6. 进度完成后，单击 Finish。 ⚠ 注意 MSI Driver Utility Installer 只会弹出一次。如果您在此过程中取消或关闭它，请参考 MSI Center 手册的 Live Update 章节来安装驱动程序。您也可以前往 www.msi.com 搜索您的主板并下载驱动程序。...
Page 350 6. 驱动程序的安装将继续进行，完成后将提示您重新启动。 7. 点击 OK 按钮完成安装。 8. 重新启动您的电脑。 MSI Center MSI Center 是一款可帮助您轻松优化游戏设置并顺利使用内容创建软件的应用程序。它还使您可以控制和同步 PC 和其他 MSI 产品上的 LED 灯光效果。借助 MSI Center，您可以自定义理想模式，监视系统性能并调整风扇速度。 MSI Center 用户指南如果您想了解有关 MSI Center 的更多信息，请参考 http://download.msi.com/manual/mb/MSICENTERCS.pdf 或扫描 QR 码进行访问。...
Page 351 UEFI BIOS MSI UEFI BIOS 与 UEFI (Unified Extensible Firmware Interface) 体系结构兼容。 UEFI 具有传统 BIOS 无法实现的许多新功能和优势，未来将完全取代 BIOS。 MSI UEFI BIOS 使用 UEFI 作为默认引导模式，充分利用新芯片组的功能。 ⚠ 注意除非另有说明，否则本用户指南中的术语 BIOS 指 UEFI BIOS。 UEFI 优势 ∙ 快速启动 - UEFI 可直接启动操作系统，并保存 BIOS 自检过程。它同时还消除了在...
Page 352 高级模式和 EZ 模式之间切换载入超频参数保存超频参数 F10: 保存更改并重新启* F12: 采取截图并将其保存到 U 盘中 (仅适用于 FAT/ FAT32 格式)。 Ctrl+F: 进入搜索页面 * 当您按 F10 时，会出现一个确认窗口，它提供了变更信息。请依您的需求选择 Yes 或 No。 BIOS 用户指南如果您想了解有关设置 BIOS 的更多说明，请参考 http://download.msi.com/manual/mb/AMDX570BIOSsc.pdf 或扫描 QR 码进行访问。 ⚠ 注意功能可能因您所拥有的产品而有所不同。...
Page 353 在清除 CMOS 数据之前，请确保计算机已关机。请参考清除 CMOS 跳线部分，以了解重启 BIOS 的相关信息。更新 BIOS 使用 M-FLASH 更新 BIOS 更新前：请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件。然后将 BIOS 文件保存到 U 盘中。更新 BIOS： 1. 插入内有欲更新文件的 U 盘到 USB 端口上。 2. 请参考以下方法进入 flash 模式。...
Page 354 更新前： ∙ 请确认已安装 LAN 驱动程序以及正确设置因特网连接。 ∙ 在更新 BIOS 之前，请关闭所有其他应用程序软件。更新 BIOS： 1. 安装并运行 MSI Center，然后转到 Support 页面。 2. 选择 Live Update，然后单击 Advanced 按钮。 3. 选择 BIOS 文件，然后单击 Install 按钮。 4. 安装提示将出现，然后单击其上的 Install 按钮。 5. 系统将自动重启以更新 BIOS。...
Page 355 ∙ This device may not cause harmful interference. ∙ This device must accept any interference received, including interference that may cause undesired operation. MSI Computer Corp. 901 Canada Court, City of Industry, CA 91748, USA (626)913-0828 www.msi.com...
Page 356 ∙ ErP Directive 2009/125/EC Compliance with these directives is assessed using applicable European Harmonized Standards. The point of contact for regulatory matters is MSI, MSI-Europe: Eindhoven 5706 5692 ER Son. Compliance Statement of Innovation, Science and Economic Development Canada (ISED) CAN ICES-003(B)/NMB-003(B) クラスB情報技術装置...
Page 357 ∙ Users should contact the local authorized point of collection for recycling and disposing of their end-of-life products. ∙ Visit the MSI website and locate a nearby distributor for further recycling information. ∙ Users may also reach us at gpcontdev@msi.com for information regarding proper Disposal, Take-back, Recycling, and Disassembly of MSI products.
Page 358 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
Page 359 MSI će poštovati zahtev o preuzimanju ovakvih proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proizvode možete vratiti na lokalnim mestima za prikupljanje.
Page 360 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
Page 361 Việt Nam RoHS Kể từ ngày 01/12/2012, tất cả các sản phẩm do công ty MSI sản xuất tuân thủ Thông tư số 30/2011/TT-BCT quy định tạm thời về giới hạn hàm lượng cho phép của một số hóa chất độc hại có trong các sản phẩm điện, điện tử”...
Page 362 Alternatively, please try the following help resources for further guidance. ∙ Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com ∙ Register your product at: http://register.msi.com Revision History ∙...
