Manuels Connexes pour Seltron RCD20 Serie
Sommaire des Matières pour Seltron RCD20 Serie
- Page 1 Manuel d'utilisation et instructions d'installation RCD20..
- Page 3 Clausius BT, où que vous soyez. Pour en savoir plus sur le fonctionnement et les services de la plateforme SeltronHome, rendez-vous sur www.seltron.eu et dans le chapitre «Utilisation de l'unité d'ambiance avec un appareil intelligent». Veuillez lire attentivement ces instructions avant d'utiliser le produit et les conserver pour référence ultérieure.
- Page 5 TABLE DES MATIÈRES Vue d'ensemble de l'unité d'ambiance ....................6 Description des symboles .......................... 7 Aperçu des informations ..........................11 Modification des paramètres ........................11 Mise sous tension, arrêt et sélection du mode de fonctionnement ..........12 Réglage de la température ........................14 Réglage des températures diurnes et nocturnes demandées.

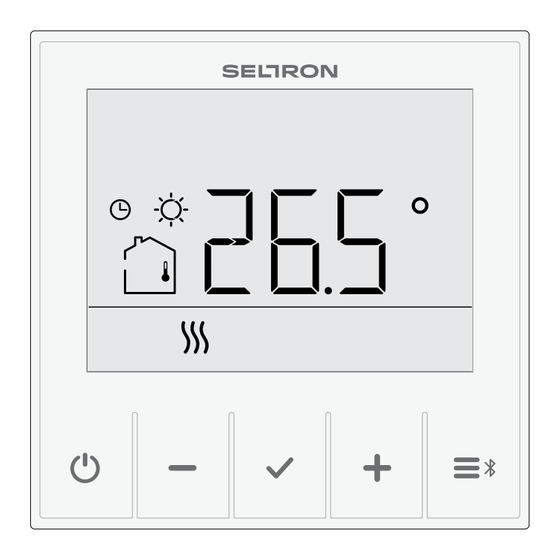

- Page 6 VUE D'ENSEMBLE DE L'UNITÉ D'AMBIANCE Affichage LCD avec éclairage. Bouton Marche/Arrêt. Bouton permettant de réduire un réglage ou de revenir en arrière. Bouton permettant d'examiner les données et de saisir les paramètres. Bouton permettant d'augmenter un réglage ou d'avancer. Bouton pour les fonctions utilisateur et la connexion à...
- Page 7 DESCRIPTION DES SYMBOLES Symboles pour afficher l'état et le statut. Affichage des températures et autres données climatiques dans la pièce. Affichage du mode de fonctionnement. Manuel d’utilisation...
- Page 8 DESCRIPTION DES SYMBOLES Symboles d'affichage de l'événement La batterie est chargée à 100 %. Boutons verrouillés. La batterie est chargée à 50 %. Fonctionnement manuel du La batterie est chargée à 20 %. contrôleur. Dans le menu Paramètres, cela signifie que la valeur du La batterie doit être rechargée.
- Page 9 DESCRIPTION DES SYMBOLES Symboles pour afficher les températures mesurées et demandées et d'autres informations Température extérieure Température diurne mesurée. demandée. Température ambiante Température nocturne mesurée. demandée. Température requise pour la Température mesurée du protection contre le gel et la capteur auxiliaire. surchauffe.
- Page 10 DESCRIPTION DES SYMBOLES Symboles pour l'indication du mode de fonctionnement Arrêter le chauffage ou le Fonction Fête active. refroidissement de la pièce. Protection contre le gel ou la surchauffe activée. Fonction Eco active. Arrêt automatique du chauffage - fonctionnement estival. Fonction Vacances active.
- Page 11 APERÇU DES INFORMATIONS En plus de la température ambiante, l' unité d'ambiance mesure et affiche d'autres informations sur son fonctionnement. Parcourir les données en appuyant sur le bouton Les informations pouvant être affichées dépendent du type de l'unité d'ambiance et du réglage des paramètres de P1.10 à P1.17. Avec le paramètre P1.18, vous pouvez configurer l'affichage de base pour afficher automatiquement le nombre requis d'autres données que vous avez sélectionnées pour la visualisation ainsi que la température ambiante mesurée.
- Page 12 MISE SOUS TENSION, ARRÊT ET SÉLECTION DU MODE DE FONCTIONNEMENT Sélection du mode de fonctionnement Appuyez sur le bouton pendant 1 seconde pour basculer entre les modes de fonctionnement possibles. 1 seconde Désactivé. La protection Le chauffage ou le contre le gel ou la surchauffe refroidissement est actif.
- Page 13 MISE SOUS TENSION, ARRÊT ET SÉLECTION DU MODE DE FONCTIONNEMENT Commutation entre le chauffage et le refroidissement Maintenez le bouton enfoncé pendant 10 secondes pour passer du mode chauffage au mode refroidissement. La commutation n'est possible que si le mode de fonctionnement de l'unité...
- Page 14 RÉGLAGE DE LA TEMPÉRATURE Réglage des températures diurnes et nocturnes demandées. En appuyant sur le bouton , vous activez le réglage de la température demandée. La température active réelle (diurne ou nocturne) commence à clignoter. En appuyant davantage sur le bouton , vous modifiez la valeur de la température demandée.
- Page 15 RÉGLAGE DE LA TEMPÉRATURE Réglage de la température pour la protection contre le gel S'applique même lorsque le contrôleur est éteint , il active le chauffage et ajuste la température à la valeur définie pour la protection contre le gel, ou active le refroidissement et maintient la température à...
- Page 16 UTILISATION DES FONCTIONS SPÉCIALES Fonction Fête La fonction Fête permet d'activer à tout moment le fonctionnement à la température de confort demandée. En appuyant sur le bouton , vous sélectionnez la fonction demandée et la confirmez avec le bouton En appuyant sur les boutons , vous pouvez modifier la température de confort demandée.
- Page 17 UTILISATION DES FONCTIONS SPÉCIALES Fonction Eco La fonction Eco permet d'activer à tout moment le fonctionnement à la température d'économie demandée. En appuyant sur le bouton , vous sélectionnez la fonction demandée et la confirmez avec le bouton En appuyant sur les boutons , vous pouvez modifier la température d'économie demandée.
- Page 18 UTILISATION DES FONCTIONS SPÉCIALES Fonction Vacances La fonction Vacances vous permet d'activer à tout moment le chauffage avec la température d'économie demandée jusqu'à une date spécifique. En appuyant sur le bouton , vous sélectionnez la fonction demandée et la confirmez avec le bouton En appuyant sur les boutons , vous pouvez modifier la température d'économie demandée.
- Page 19 UTILISATION DES FONCTIONS SPÉCIALES Fonction Cheminée La fonction Cheminée désactive l'influence de la température ambiante mesurée pendant une certaine durée. En appuyant sur le bouton , vous sélectionnez la fonction demandée et la confirmez avec le bouton La fonction Cheminée peut être désactivée avant l'expiration du délai en appuyant de nouveau sur le bouton et en sélectionnant la fonction...
- Page 20 UTILISATION DES FONCTIONS SPÉCIALES Fonction eau chaude sanitaire La fonction permet d'activer ponctuellement la production d'eau chaude sanitaire (ECS) à la température demandée. La fonction est automatiquement désactivée lorsque l'eau chaude sanitaire est chaude ou après une heure. En appuyant sur le bouton , vous sélectionnez la fonction demandée et la confirmez avec le bouton...
- Page 21 MENU PARAMÈTRES Vous entrez dans le menu en appuyant sur le bouton pendant 2 secondes. Toutes les données et tous les paramètres sont classés en sept sous-menus: Informations sur l'unité d'ambiance, paramètres utilisateur – premier groupe, paramètres utilisateur – deuxième groupe, paramètres de service.
- Page 22 PARAMÈTRES SUPPLÉMENTAIRES ET DE SERVICE Affichage de base Quitter Entrer dans le menu le menu 2 sec 22 | Manuel d'utilisation...
- Page 23 INFORMATIONS SUR L' UNITÉ D'AMBIANCE Le sous-menu d1 contient des données décrivant le type d' unité d'ambiance et la version du logiciel, ainsi que le code d'erreur, le cas échéant. Lorsque vous entrez dans le sous-menu d1, vous pouvez parcourir les données avec les boutons Menu Paramètres.
- Page 24 INFORMATIONS SUR L' UNITÉ D'AMBIANCE N° Description d1.7 AFFICHAGE DE LA TENSION DE LA BATTERIE d1.8 INTENSITÉ DU SIGNAL SANS FIL (dB) TYPE DE L' UNITÉ D'AMBIANCE XX= Identifiant du produit 30 = RCD20F - RCD20 31 = RCD20WBF - RCD20 32 = RCD20WNF - RCD20 d1.10 40 = RCD20HF - RCD20...
- Page 25 CONFIGURATION DES PARAMÈTRES Les sous-menus P1, P2 et S1 contiennent des paramètres pour les paramètres de fonctionnement. Lorsque vous entrez dans le sous-menu P1, P2 ou S1, vous pouvez parcourir les paramètres avec les boutons . Confirmez le réglage du paramètre sélectionné en appuyant de nouveau sur le bouton Pour quitter le paramètre et passer au paramètre suivant, appuyez sur Appuyez sur le bouton...
- Page 26 CONFIGURATION DES PARAMÈTRES Paramètres de fonctionnement P1 Le sous-menu P1 contient les paramètres ou les paramètres de fonctionnement suivants: N° Description Plage (par défaut) AFFICHAGE DE LA TEMPÉRATURE À L'ARRONDI 1 ÷ 4 (3) Avec ce paramètre, vous pouvez déterminer à quelle valeur l'affichage de la température mesurée sera arrondi.
- Page 27 CONFIGURATION DES PARAMÈTRES N° Description Plage (par défaut) 0 ÷ 2 (2) Ce paramètre détermine le moment où le son est activé. P1.8 0 – désactivé 1 – boutons 2 – boutons et erreurs AFFICHAGE DES ERREURS DU CONTRÔLEUR 0 ÷ 1 (1) Ce paramètre détermine si les erreurs du contrôleur P1.9 doivent s'afficher à...
- Page 28 CONFIGURATION DES PARAMÈTRES N° Description Plage (par défaut) PREMIER AFFICHAGE DANS LA LIGNE 0 ÷ 22 (2) D'INFORMATION Ce paramètre détermine quelles données s'afficheront en premier dans la ligne d'information. 0 –désactivé 1 – température ambiante 2 – heure 3 – date P1.11 4 –...
- Page 29 CONFIGURATION DES PARAMÈTRES N° Description Plage (par défaut) CINQUIÈME AFFICHAGE DANS LA LIGNE 0 ÷ 8 (0) D'INFORMATION P1.15 Ce paramètre détermine quelles données s'afficheront en cinquième dans la ligne d'information. La plage de réglage est identique au paramètre P1.11. SIXIÈME AFFICHAGE DANS LA LIGNE 0 ÷...
- Page 30 CONFIGURATION DES PARAMÈTRES Réglages de fonctionnement P2 Le sous-menu P2 contient les paramètres ou les paramètres de fonctionnement suivants : N° Description Plage (par défaut) ADRESSE DE L'UNITÉ D'AMBIANCE 0 ÷ 2 (0) 0 – réglage automatique P2.1 1 – adresse 1 2 –...
- Page 31 CONFIGURATION DES PARAMÈTRES Paramètres de service S1 L'accès au sous-menu S1 est verrouillé et masqué en usine. Pour accéder au sous-menu S1, procédez comme suit : localisez le sous-menu P2 dans le menu, puis maintenez le bouton enfoncé pendant 10 secondes. Afficher et modifier les paramètres : Lorsque vous entrez dans le sous-menu S1, vous pouvez faire défiler les paramètres avec les boutons...
- Page 32 CONFIGURATION DES PARAMÈTRES N° Description Plage (par défaut) ÉTALONNAGE DU CAPTEUR AUXILIAIRE -5,0 ÷ 5,0 °C Ce paramètre détermine la correction de la (0,0) S1.10 température mesurée du capteur auxiliaire à l'entrée AUX. (°C) ÉTALONNAGE DU CAPTEUR SANS FIL -5,0 ÷ 5,0 °C (0,0) S1.11 Ce paramètre détermine la correction de la...
- Page 33 BOUTONS DE VERROUILLAGE Le verrouillage des boutons restreint ou désactive les paramètres indésirables ou l'activation des fonctionnalités. Les boutons se verrouillent et se déverrouillent en appuyant sur le bouton pendant 10 secondes. Le paramètre S1.17 permet de déterminer les boutons verrouillés. Les boutons verrouillés sont indiqués par le symbole dans l'affichage de base.
- Page 34 UTILISATION DE L' UNITÉ D'AMBIANCE AVEC UN APPAREIL INTELLIGENT L' unité d'ambiance peut également être utilisée via une application sur un appareil intelligent. Vous pouvez télécharger l'application Clausius BT depuis Google Play pour les appareils intelligents Android et depuis iStore pour les appareils iOS. Pour faire fonctionner l' unité...
- Page 35 DYSFONCTIONNEMENT Dans le paramètre d1.7, vous pouvez lire le code ou la cause du dysfonctionnement. Une description du dysfonctionnement, du fonctionnement de l'unité d'ambiance dans ce cas et de la façon de traiter ce dysfonctionnement est présentée dans le tableau. Code du Description du dysfonctionnement, fonctionnement dysfonctionnement...
- Page 36 DYSFONCTIONNEMENT Code du Description du dysfonctionnement, fonctionnement dysfonctionnement d'urgence et instructions de dépannage Le capteur de température sans fil de l'unité d'ambiance fonctionne mal ou est hors de portée du signal de l'unité Erreur de capteur d'ambiance sans fil. sans fil auxiliaire Instructions de dépannage Vérifier que le capteur auxiliaire : •...
- Page 37 DONNÉES TECHNIQUES RCD20 RCD20, sans fil Écran éclairé Capteurs de température RTD Murata NTC (10 kOhm) Capteur de température auxi- RTD Murata NTC (10 kOhm) liaire (AUX) Batterie LiPo, Alimentation 12 V CC, barre omnibus 3,7V, 1000 mAh Consommation normale <...
- Page 38 Aucune partie de ce document ne peut être réimprimée, reproduite, traduite ou copiée dans un système utilisé pour le stockage et la récupération de données par des moyens électroniques ou mécaniques, photocopiée, enregistrée ou stockée, sans l'autorisation écrite de Seltron. Nous nous réservons le droit d'apporter des modifications ou de corriger des erreurs.
- Page 39 Manuel d’utilisation | 39...
- Page 40 40 | Manuel d'utilisation...
- Page 42 42 | Manuel d'utilisation...
- Page 43 Manuel d’utilisation | 43...
- Page 44 Seltron d.o.o. Tržaška cesta 85 A SL-2000 Maribor Slovénie T : +386 (0) 2 671 96 00 F : +386 (0) 2 671 96 66 info@seltron.eu 01MC060893 www.seltron.eu ©2023 Nous nous réservons le droit de corriger des erreurs et faire des modifications sans préavis.
