Guide rapide DVR FIRENZE
7.4 Connexion Caméra PTZ:

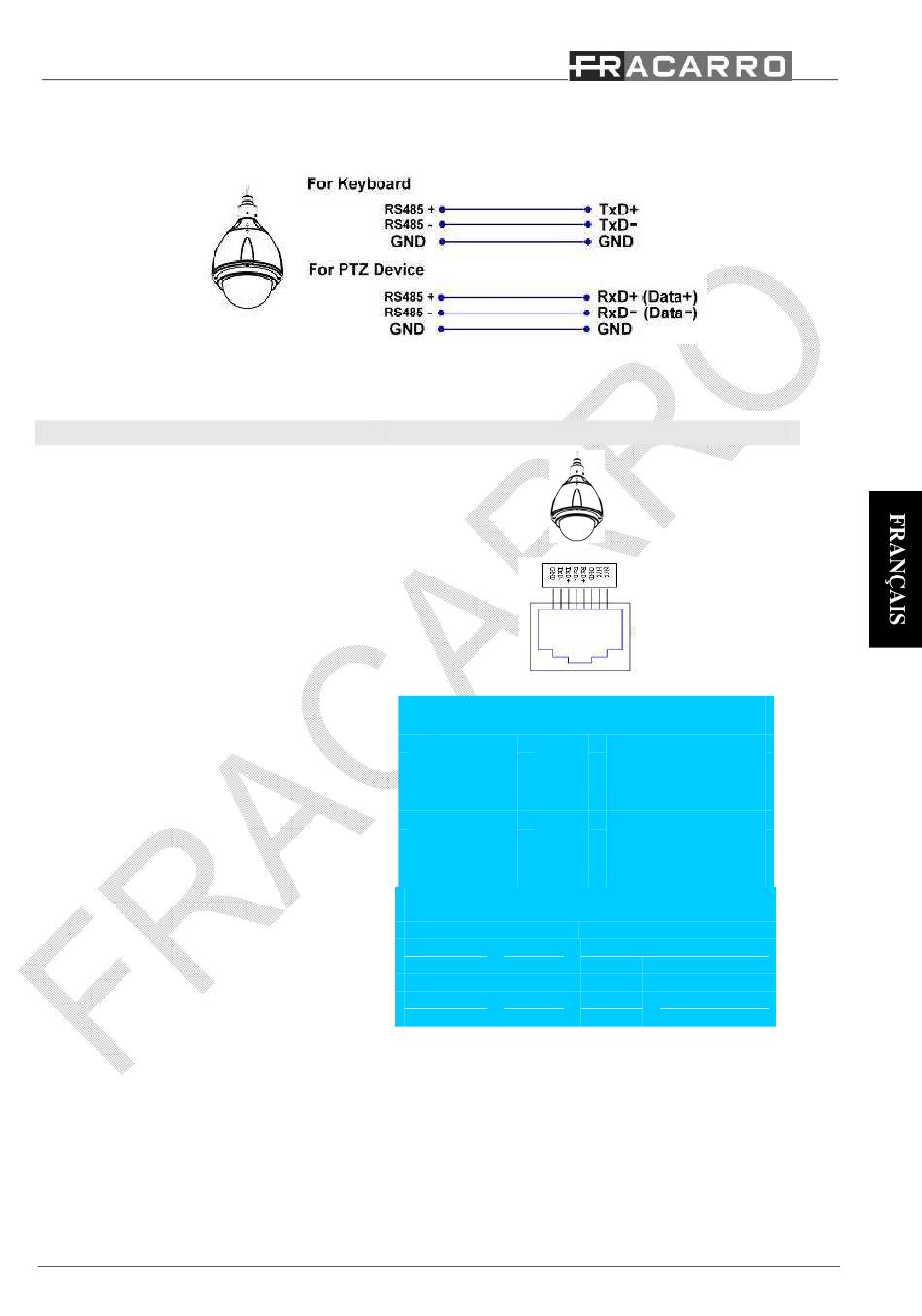

Le DVR peut être utilisé pour gérer jusqu'à 4-9-16 caméras PTZ en utilisant le BUS RS-485 (Fig. D).
Suivre les étapes ci-dessous pour connecter les caméras PTZ à le DVR:
Instructions
Suivre les instructions du manuel de la caméra PTZ
pour configurer le protocole Pelco-D (ou Pelco-P),
Baud rate de 4800 bps et l'adresse ID (de 1 à 255)
qui devra être différente pour chaque caméra.
Connecter le BUS RS-485 de la caméra sur le
panneau arrière du DVR.
Appuyez sur "MENU", puis
232/422/485 Setup" sur le DVR pour acceder à la
configuration du BUS. Entrer le même protocole
(Model) et baudrate de la caméra PTZ.
Appuyez sur "MENU", "SETUP" et "pré-Camera
Setup" sur le DVR et entrer l'adresse ID de chaque
caméra PTZ connectée à la rispettive entrée video
sur
le
ATTENTION: verifier que toutes les caméras
ont différentes ID Adresse.
Maintenant, la caméra est correctement connectée à le DVR et il est possible de la gérer à l'aide de la télécommande,
souris ou du logiciel PC.
