Mise sous tension et démarrage

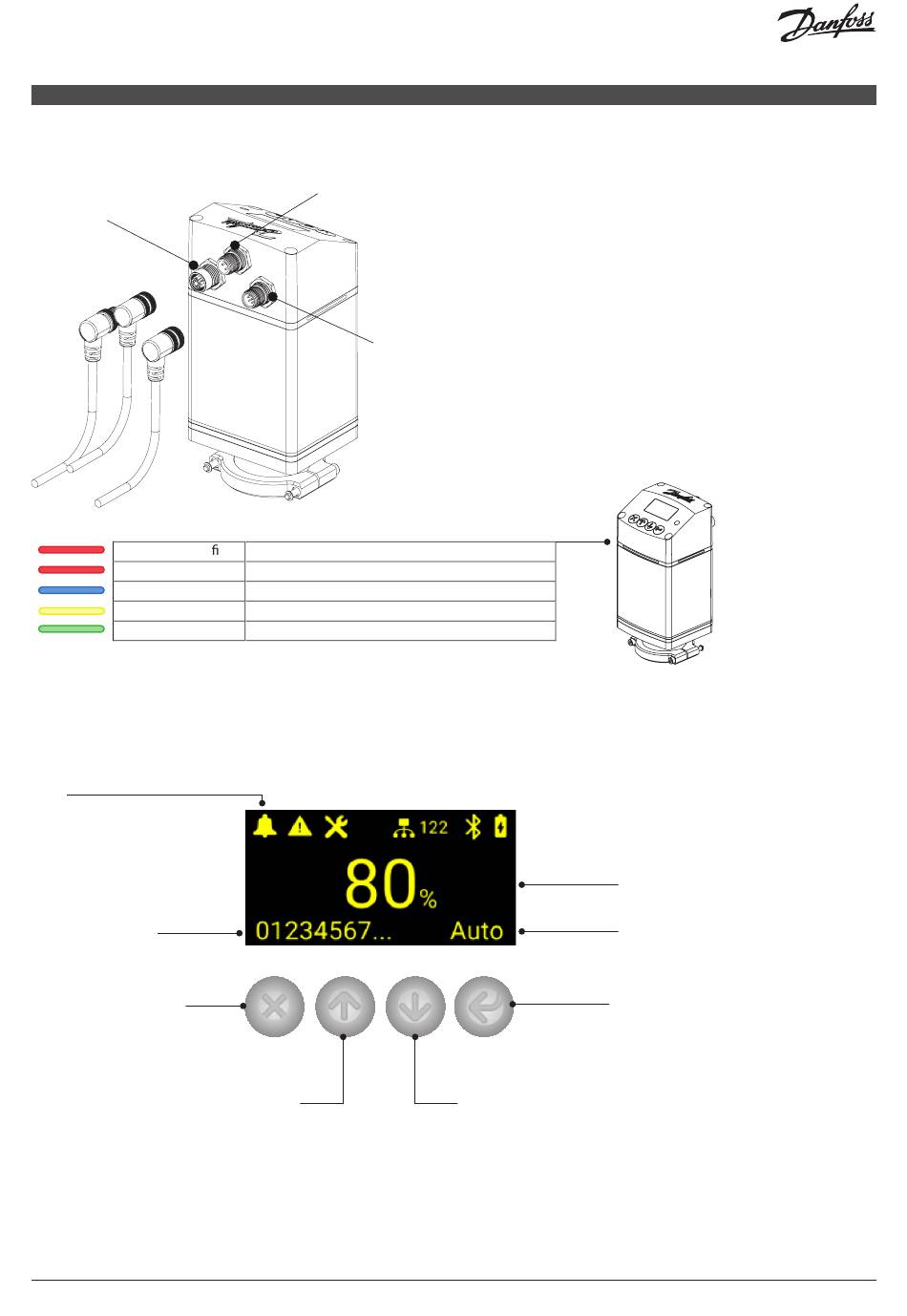

L'ICAD dispose d'un guide de lumière visible de trois côtés, qui indique l'état. Immédiatement après la mise sous tension,
le guide de lumière et l'affichage s'allument.
Transmission de données
Guide de lumière
Lumière rouge xe
Rouge clignotant
Bleu clignotant
Jaune clignotant
Vert clignotant
La disposition de l'écran principal et le mode de navigation sont décrits ci-dessous. L'ICAD démarre en mode alarme, car la configuration
de l'ICM doit être définie pour démarrer le fonctionnement. Suivez les étapes de la page suivante pour une configuration correcte.
BARRE D'ÉTAT
BARRE D'ÉTAT
Alarme | Avertissement | Service dépassé | Adresse Modbus | Bluetooth activé | UPS activé
Nom ICAD
SORTIR
Arrière d'un niveau
Afficher les alarmes sur l'écran principal
FLÈCHE HAUT
Naviguer vers le haut
Afficher l'état des E/S
4 | AN461947453648fr-000101
FRANÇAIS
Alimentation
Signaux de
régulation
Alarme critique – Arrêt du fonctionnement
Alarme grave – danger d'arrêt du fonctionnement
L'ICAD est connecté via Bluetooth
Attention
OK
Ouvrir le menu/Niveau inférieur
Régler le paramètre sur le niveau le plus bas
FLÈCHE BAS
Naviguer vers le bas
Afficher l'état des E/S
Degré d'ouverture réel
État
VALIDER
