10.2 Test uni- ou bidirectionnel
Le réglage par défaut est le test de continuité unidirectionnel. Vous pouvez le modifier en un test bidirectionnel dans la fonction
SETUP. Voir section 13.
Premier test :
Second test :
Comme pour le test simple, pour le test bidirectionnel la mesure est automatique. La mesure affichée est la plus élevée des deux
mesures directionnelles.
La polarité du résultat principal est affichée à l'écran sous forme de flèche :
-> = Polarité directe
<- = Polarité inverse
Les tests uni- et bidirectionnels sont automatiques, et commencent dès que les cordons d'essai entrent en contact avec le circuit à
tester.
4 00
6 00
2 00
0
k
W

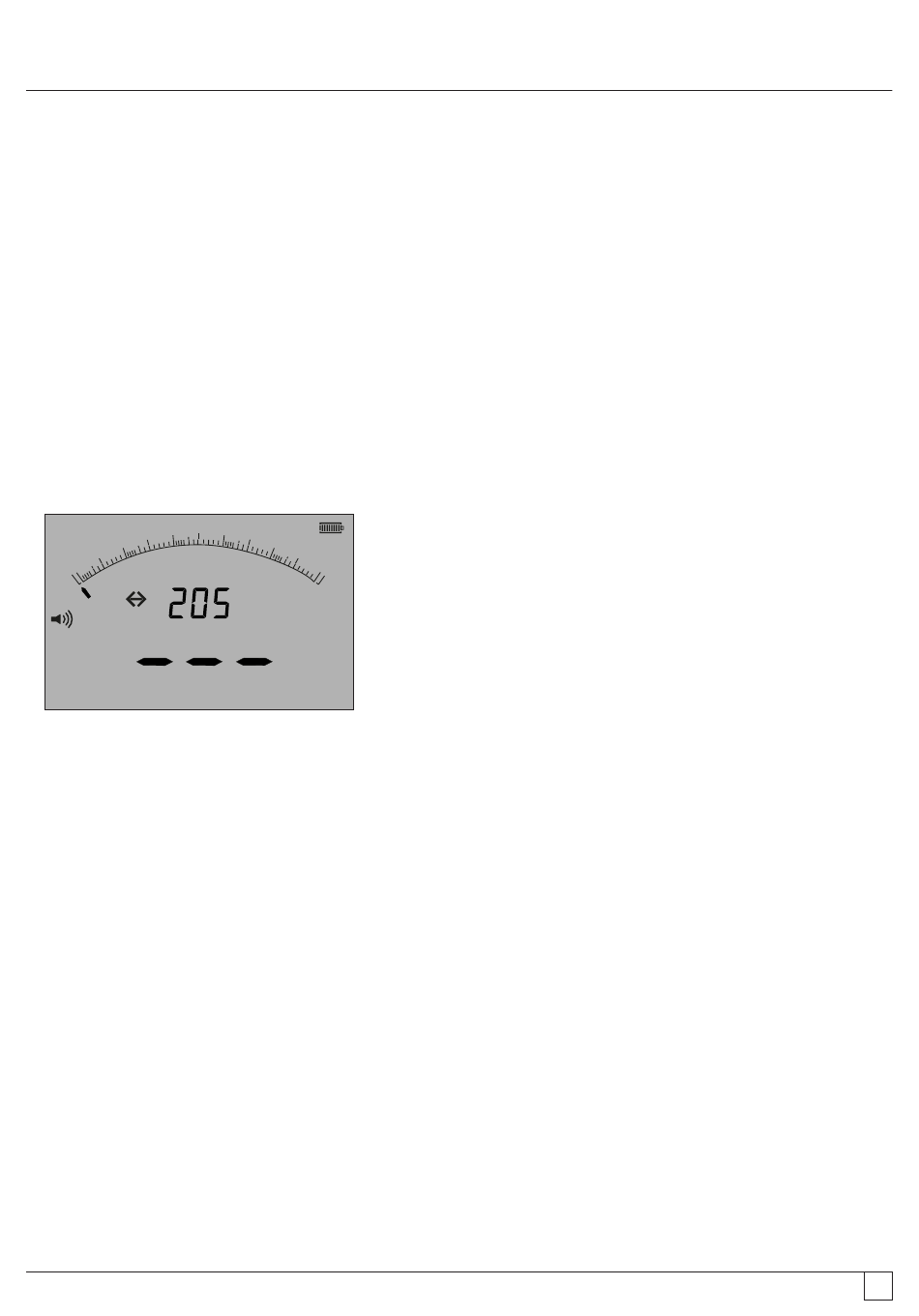

- Figure 34
10.2.1 Passage en mode bidirectionnel
1. Voir section 13.1 - SETUP REV=ON
2. L'écran indiquera <- et -> lorsque les mesures changent de polarité.
REMARQUE : Lorsque cette option est activée, le buzzer retentit et les tests bidirectionnels s'arrêtent. Pour reprendre les tests
bidirectionnels, appuyez sur le bouton du buzzer.
10.3 Cordon d'essai NUL
Activation de la valeur NULLE
La résistance du cordon d'essai peut être supprimée de la mesure affichée. Cette valeur « nulle » est restreinte à 9,99 0hms.
La valeur « nulle » est conservée lorsque l'appareil est mis hors tension.
Il est recommandé de vérifier de nouveau ou de remettre à zéro la valeur « nulle » régulièrement, car la résistance des cordons d'essai
et/ou de leurs connexions peut changer au fil du temps ou après une déconnexion et une reconnexion.
1. En mode de continuité, court-circuitez les cordons d'essai ensemble.
2. Lorsque la valeur est réglée, appuyez sur le bouton de test. Le MIT soustrait la valeur des cordons d'essai pour toutes les
mesures futures, jusqu'à ce que la valeur NULLE ait été supprimée.
z
Le symbole NUL
s'affiche lorsque la fonction NUL est active.
Valeurs typiques de cordons d'essai par paire :
MIT400/2
Terminaison rouge = 4,5 V c.c., terminaison noire = 0 V c.c.
Terminaison rouge = 0 V c.c., terminaison noire = 4,5 V c.c.
8 00
100 0
z
m
A
W
www.megger.com
29
