3 Serie termostatica e safety loop

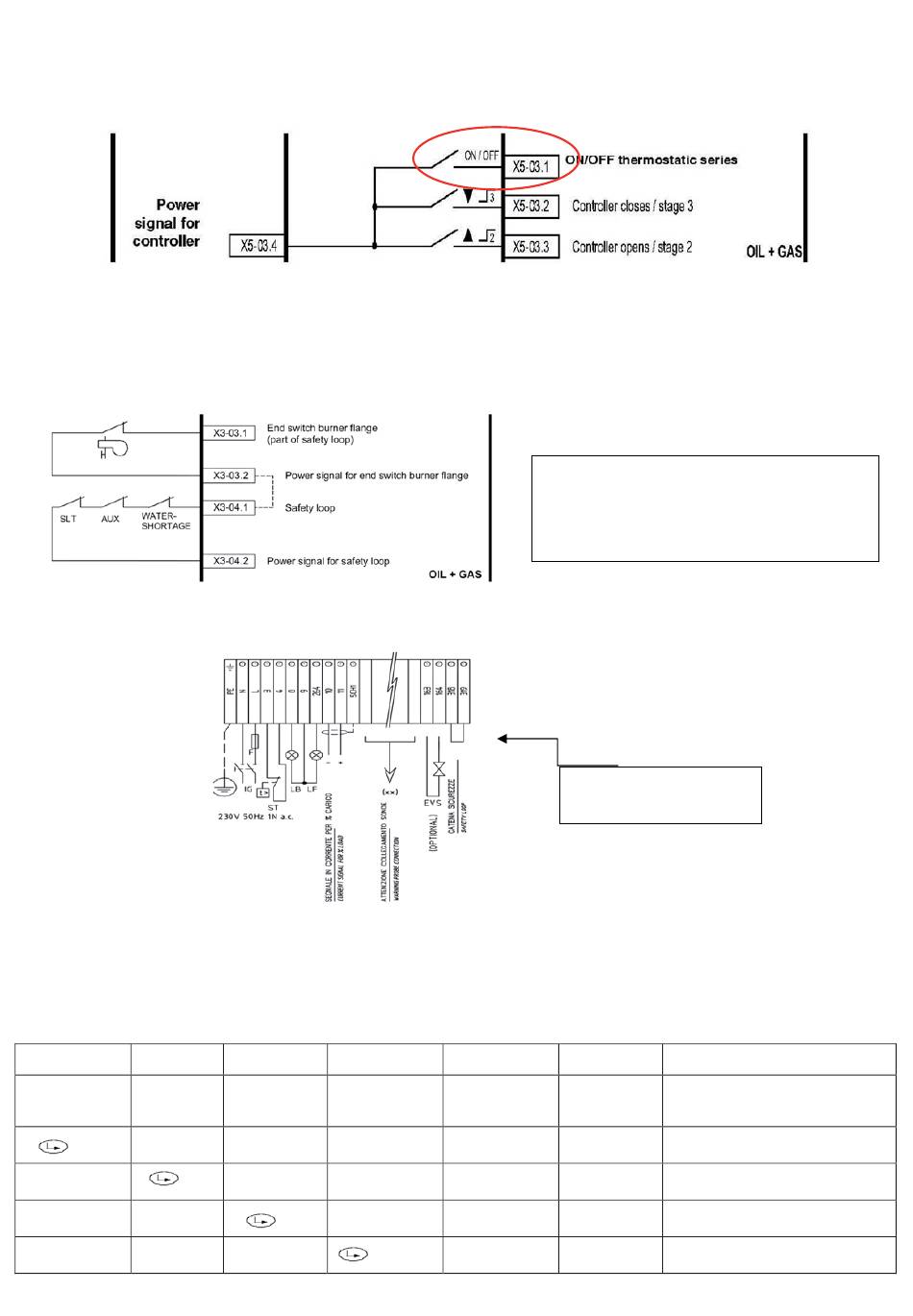

Il bruciatore si spegne in modo normale quando la serie termostatica si apre (X5-03.1 e X5-03.4 - morsetti 3 e 4 della morsettiera del bruciatore). In
questo caso prima di spegnersi, il bruciatore si porterà al carico minimo e successivamente si chiuderanno le valvole del combustibile. Seguirà la fase di
post- ventilazione se impostata. Richiudendo la serie termostatica, il bruciatore si riavvia.
Nell'impianto sono previsti altri dispositivi di sicurezza (livelli, pressostati, termostati, serranda aria), e prendono il nome di "safety loop" (catena di
sicurezza). Questi contatti sono connessi in serie ai morsetti 318-319 della morsettiera di alimentazione. Quando il safety loop chiude, il bruciatore è
pronto per ripartire. Il servocomando muove verso la posizione di "riposo" (standby), e se i morsetti 3-4 sono chiusi, il ciclo di avvio riprende; altrimenti il
bruciatore entra nella fase di standby.
Nell'impianto è previsto anche il termostato di sicurezza. Se il termostato scatta (morsetti X3-04.1 e X3-04.2 corrispondono ai morsetti 318 and 319 sulla
morsettiera alimentazione del bruciatore – vedi sotto), il sistema andrà immediatamente in blocco.
Nel caso di bruciatori progettati per l'estrazione automatica dalla caldaia, ai morsetti X3-03.1 e X3-03.2 è collegato il microinterruttore di finecorsa della
flangia bruciatore. In caso di apertura del contatto, il bruciatore si spegne immediatamente.
NOTA: Quando safety loop apre, il bruciatore si spegne immediatamente, saltando la fase di bassa fiamma. E' importante distinguere la "serie
termoastatica" da "safety loop"
Si possono verificare al massimo 16 spegnimenti per emergenza, dopodiché si verifichrà un arresto di blocco. AZL visualizzerà il messaggio:
"Catena sicurezze aperta". Seguire il percorso evidenziato per accedere alle opzioni di "safety loop"
1° livello
2° livello
Parametri e
Visualizzazioni
Controllo
Bruciat
3° livello
4° livello
Configurazione
ContatoreRipetiz
Legenda:
SLT: termostato sicurezza (termostato di safety loop)
AUX: contato ausialiaro
Water Shortage: flusso stato acqua
Rimuovere il ponte
Connettere al safety loop
5° livello
6° livello
CatenaSicurezza
1...16
15
Descrizione
Menu per l'impostazione dei parametri
Impostazione dei parametri per
controllo bruciatore
Stabilisce il numero massimo di
ripetizioni
Default è 16
