1.3.1 Raccomandazioni

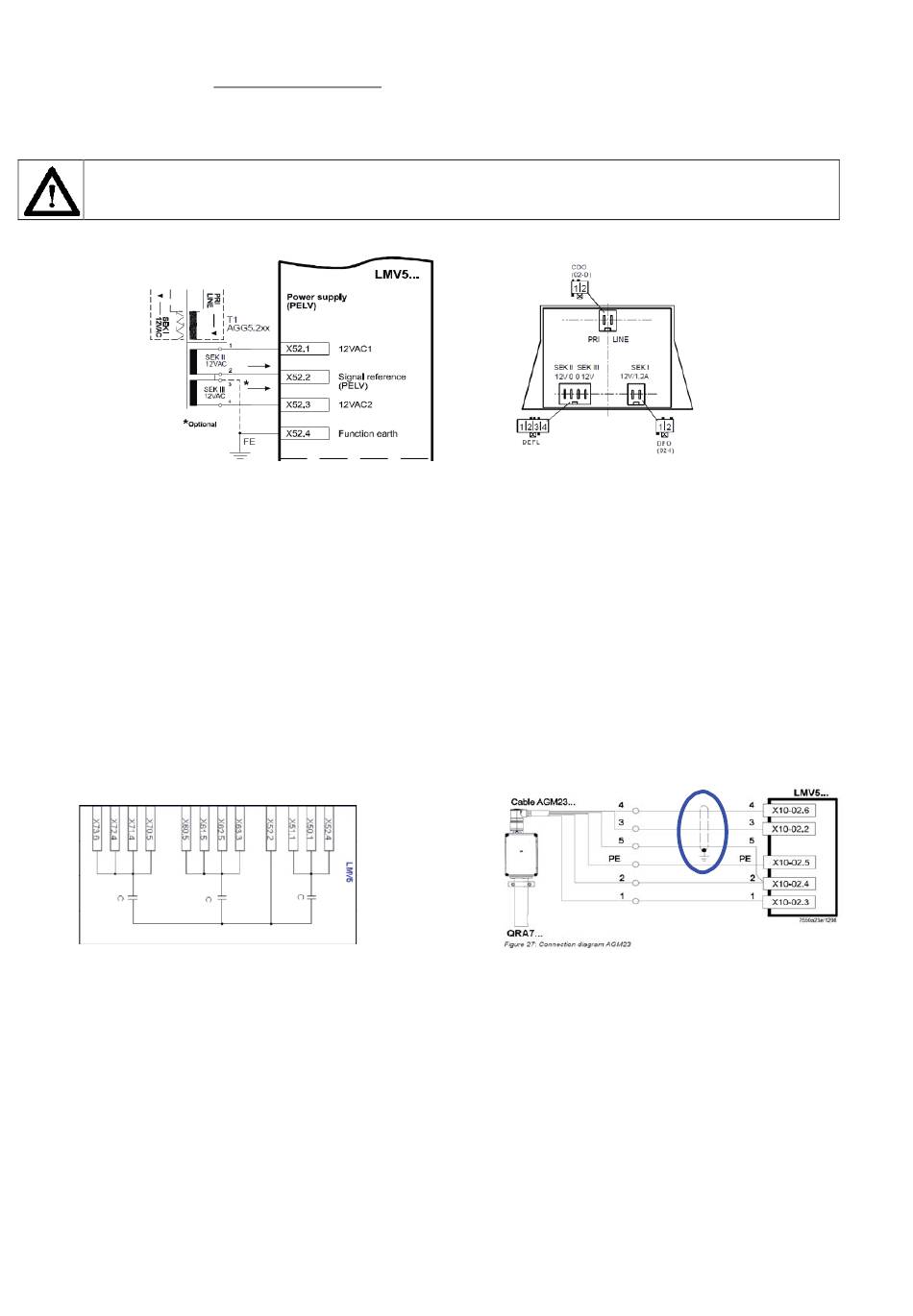

Si raccomanda di utilizzare una "piastra di montaggio" metallica per LMV5 e il trasformatore AGG5.220. Utilizzare questa piastra per ottenere la
"Functional Earth" (FE), vedere esempio: EARTH connection
La connessione del FE al LMV5 deve essere effettuata collegando il terminale X52.4 con FE!
Seguire attentamente le istruzioni di cablaggio per le connessioni di terra e di schermatura.
In alcuni casi, connettere il terminale X52.2 con FE, migliora la resistenza dell'LMV5 ai disturbi EMC. Effettuare la connessione e controllare: nel
caso non ci fosse alcun miglioramento, rimuovere la connessione.
FE è cablato internamente all'LMV ai morsetti per la schermatura (ad esempio per sonde di temperatura o pressione)
Per ottenere una buona connessione al FE dei servocomandi SQM4/9, assicurarsi della presenza di un adeguato contatto elettrico tra FE e la
custodia degli attuatori.
Se necessario connettere gli attuatori SQM45/48/91 a FE con cavo separato avente il diametro massimo possibile.
1.3.2 Schermatura
I morsetti LMV5-FE per la schermatura sono collegati internamente all'LMV5 con X52.4, questo morsetto deve essere collegato esternamente con
FE !,
I morsetti di schermatura per il CAN-Bus (X50.1, X51.1) sono collegati direttamente con X52.4, gli altri morsetti di schermatura sono collegati
tramite condensatori per impedire la corrente DC.
Per i cavi sotto indicate usare cavi schermati:
Per il cavo CAN-Bus usare AGG5.631 e / o AGG5.641 insieme a AGG5.110 = schermatura di collegamento CAN bus, per il collegamento del bus
CAN all'unità base.
x
Cavi per il VSD:
x
Cavo tra VSD e motore ventilatore
x
Cavo di bassa tensione tra LMV5 e VSD ( connettore X73)
x
Cavi per sensori di temperatura o di pressione, punti di regolazione, uscita di carico nell'unità base LMV5x (connettori X60, X61, X62,
X63)
x
Cavi per i contatori del combustibile nell'unità base LMV5x (connettori X71, X72)
x
Cavo per il sensore di giri: X70
x
Cavo tra la sonda ossigeno QGO20 e PLL52 (connettore X81)
x
Cavi tra sensori di temperatura e PLL52 (connettori X86, X87)
Cavo per QRA7x : per lunghezza cavo > 10m e < 100m; per i fili dei morsetti 3, 4 e 5, usare cavo schermato e collegare la schermatura alla barra di
terra del quadro.
