C - INSTALLATION
5 - POSE DU JEU DE PHOTOCELLULES
1 jeu de photocellules

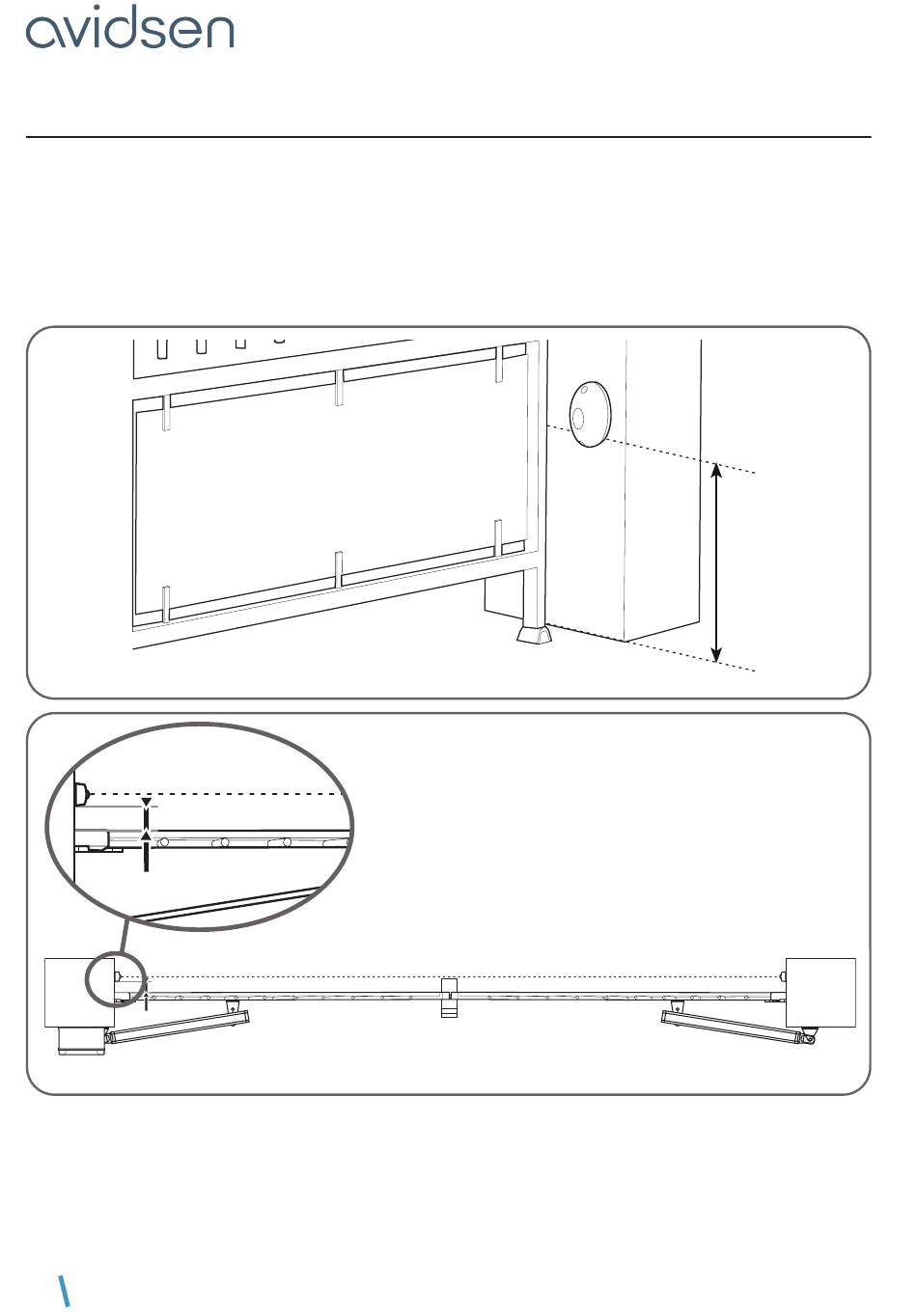

• Installez la photocellule réceptrice (RX est inscrit à l'arrière) du même côté du portail que le coffret de
commande. La surface des piliers doit être parfaitement plate afin de pouvoir aligner convenablement
le faisceau infrarouge des photocellules.
• Placez les photocellules exactement à la même hauteur par rapport au sol, elles doivent être parfaitement
alignées et parallèles entre elles. La distance entre la face extérieure du portail et les photocellules doit
être comprise entre 10 et 15 cm.
• Fixez les photocellules sur les piliers.
10cm mini
15cm maxi
FR
16
Côté extérieur de la propriété
alignement parfait
vue de dessus
Côté intérieur de la propriété
30cm mini
60cm maxi
