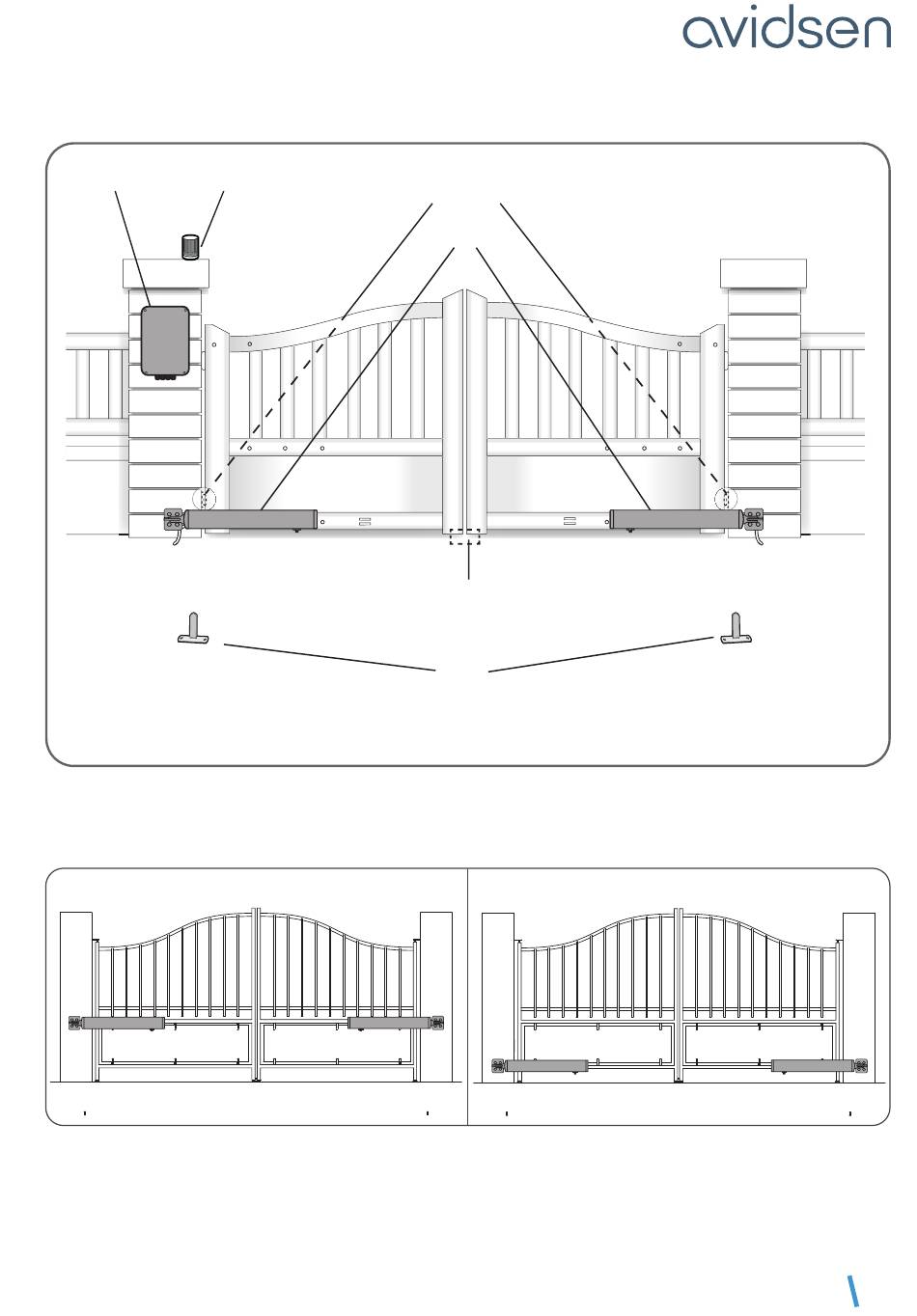

Vue d'ensemble
Coffret de
Feu clignotant
commande
Fixation de la patte de fixation pilier
Fixez les vérins sur une partie rigide et renforcée du portail (par exemple l'encadrement ou la barre
transversale). Pour des raisons esthétiques et techniques, il est conseillé de les fixer le plus bas possible.
CORRECT
Dans ce qui suit, vous verrez la pose du vérin de gauche, pour la pose du vérin de droite, procédez à
l'identique en respectant la symétrie.
• Mesurer la distance D, puis reportez vous au tableau pour connaître la distance B qui vous permet de
déterminer la position de la patte de fixation pilier. Le tableau indique aussi le trou dans lequel sera fixé le
vérin sur la patte de fixation sur le portail.
photocellules
vérins
Butée centrale obligatoire
(non fournie)
Butées latérales obligatoires
(non fournies)
Côté intérieur de la propriété
C - INSTALLATION
IDÉAL
11
FR
