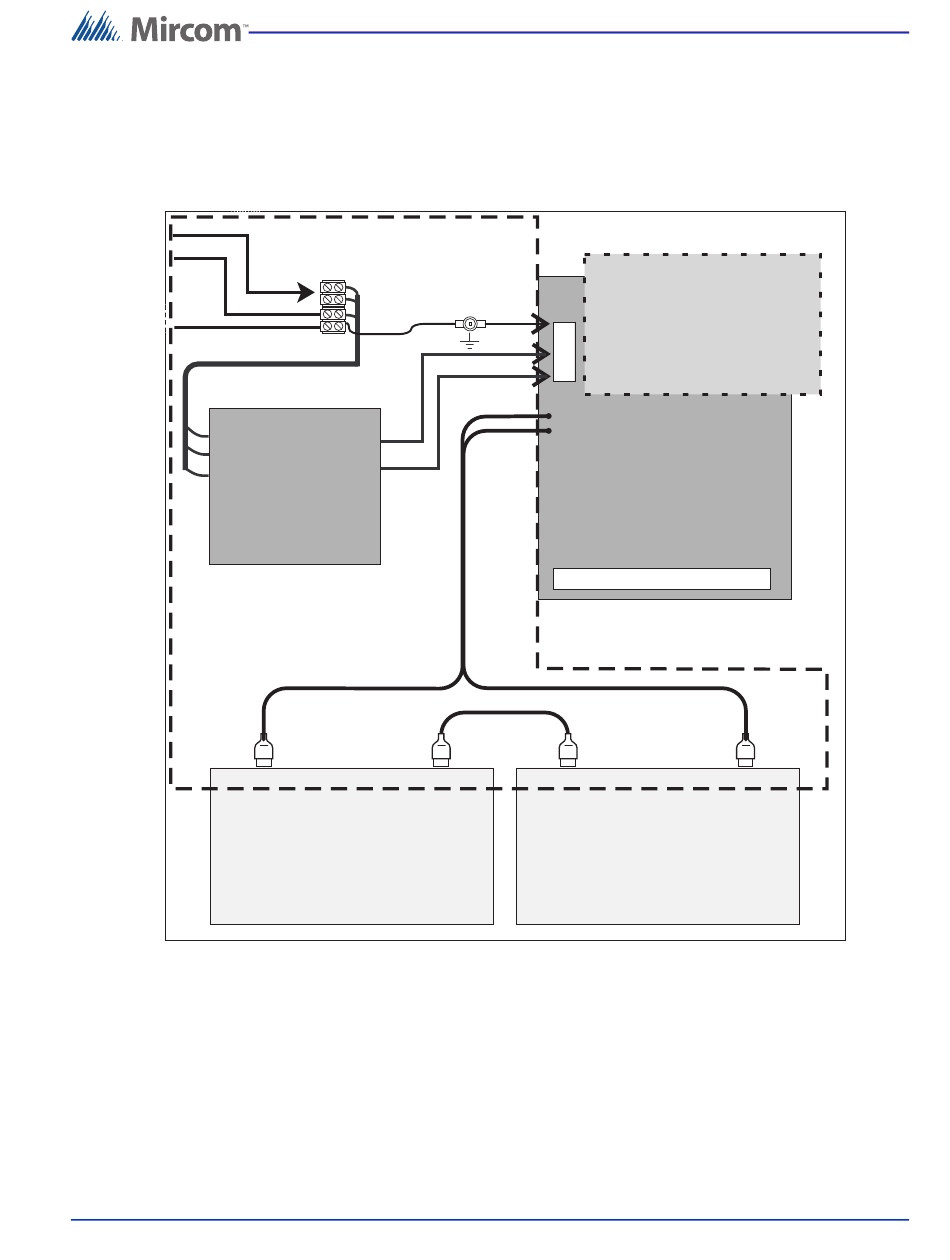

3.2 Emplacement des panneaux et des modules
Le panneau est livré complètement assemblé en usine. Retirer la partie inférieure de la face
morte pour accéder au compartiment des piles. Retirer le panneau de contrôle de l'écran pour
accéder aux connexions CA.
Transformateur
Ne faites pas passer de câblage à
puissance limitée dans cette zone
Espace pour 1 batterie
12V 12Ah
Figure 5
Mircom Technologies Ltd.
AC Primaire
240V 50Hz
120V 60Hz
N
GND
Emplacement des panneaux et des modules
Affichage du circuit
imprimé sur le panneau
avant monté sur la face
inférieure du front mort.
Connexion du câble au
circuit imprimé principal
Secondaire
Circuit imprimé principal
Espace pour 1 batterie
12V 12Ah
23
