3. LE PANNEAU DE COMMANDE – partie 1
Dans ce chapitre, nous nous familiarisons avec le panneau de commande du Mojo 61 ; pour une meilleure
lisibilité, le panneau a été divisé en trois parties. Les numéros sont utilisés pour faire référence à chaque
commande plus loin dans ce manuel.
1. Bouton de volume.
2. Bouton Drive, ajuste le niveau d'overdrive lorsque l'effet Rotary Speaker est actif sur le VB3 et
lorsqu'un ampli statique est actif sur les orgues Combo ou les pianos électriques.
3. RUN/STOP : appuyez pour arrêter la rotation de l'effet du haut-parleur rotatif, la LED
correspondante s'allumera ; appuyer à nouveau pour relancer la rotation, la LED
s'éteindra.
4. SLOW/FAST : appuyez pour basculer entre les deux vitesses de l'effet Rotary Speaker.
La LED correspondante s'anime en conséquence. Veuillez noter que l'animation LED
n'est pas synchronisée avec le son, elle est uniquement là pour un meilleur retour
visuel. Lorsque la vitesse STOP est engagée, l'animation des LED s'arrête. Appuyer
sur ce bouton en mode STOP changera la vitesse et la LED recommencera à
s'animer, même s'il n'y aura aucun effet sur le son jusqu'à ce que le STOP soit
désengagé à l'aide du bouton n. 3.
5. Cette LED indique que la prise en charge du commutateur optionnel « Demi-Lune » a été activée,
dans ce cas les boutons 3 et 4 ne répondent pas. Pour activer et désactiver le support « Demi-
Lune », appuyez simultanément sur les boutons 3 et 4.
6. Appuyez sur ce bouton pour basculer cycliquement entre les options Vibrato/Chorus. Lors de la
lecture de VB3, il existe 6 options (C1, C2, C3, V1, V2, V3) ; lorsque vous jouez de l'orgue Combo «
Compact DeLuxe », seules 4 options sont disponibles (étiquetées par des caractères plus petits,
expliquées plus tard).
7. Ce bouton active/désactive l'effet Vibrato/Chorus sur le clavier sélectionné.

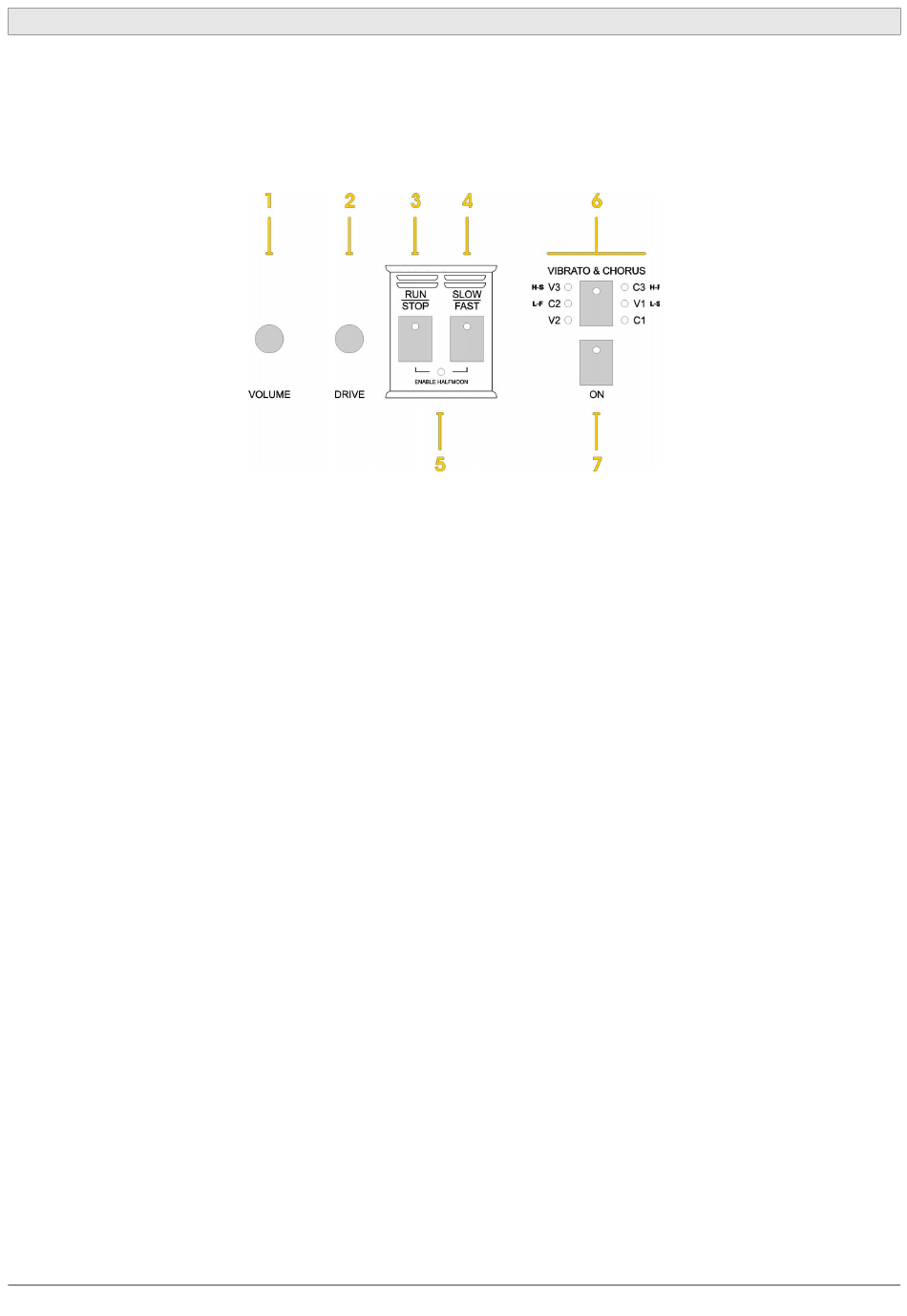

Fig. 1 - Panneau de commande, partie 1
MANUEL D'UTILISATION CRUMAR MOJO 61 - Page 8/33
