Manuel de l'utilisateur de l'analyseur d'oxygène
3.2
Connectez votre alimentation, vos Alarmes et vos Sorties (modèle AIS uniquement)
Cette configuration est alimentée par la ligne ; elle nécessite une alimentation en courant continu - 24 V
DC nominal (28 V DC maximum).

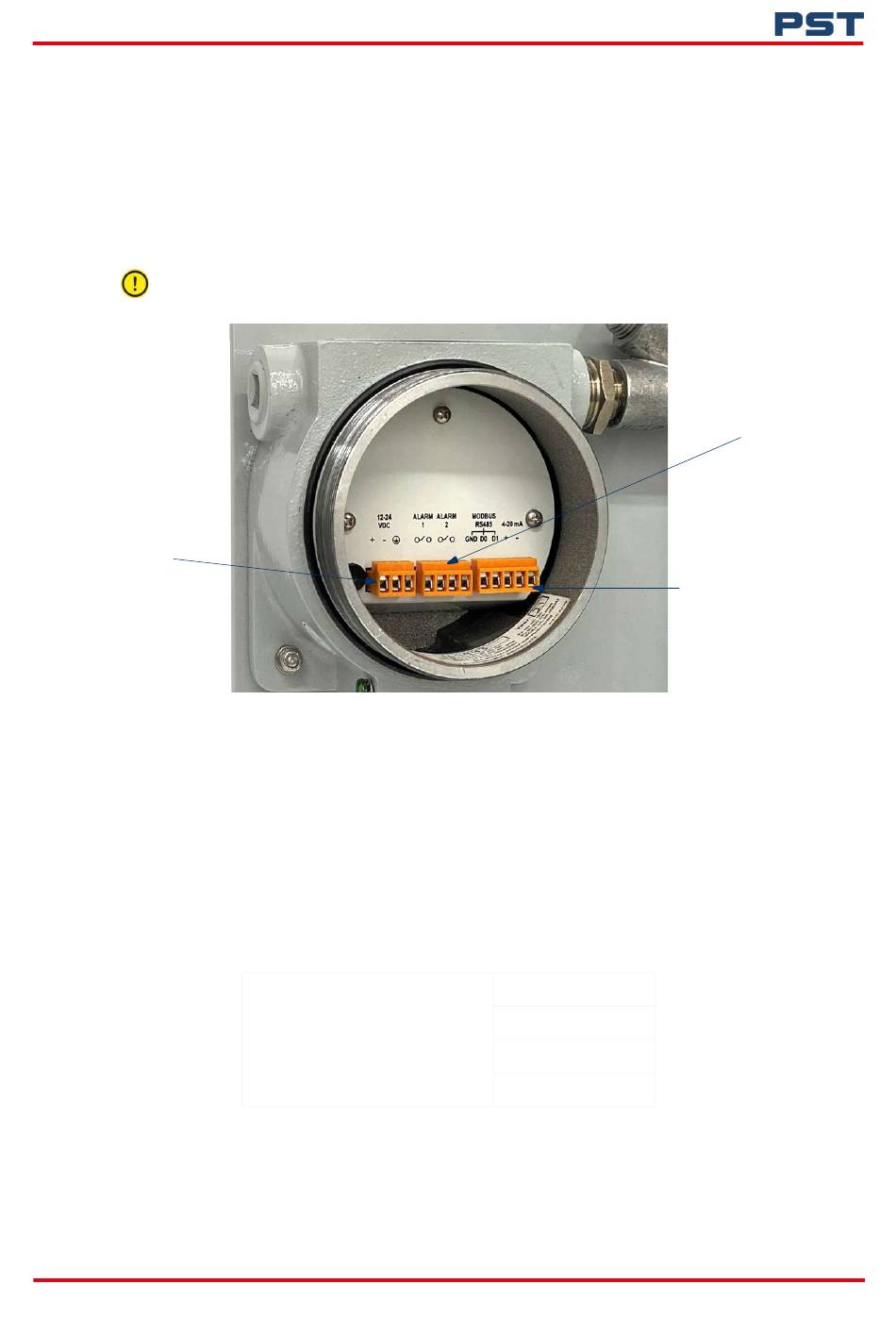

Les connexions d'alimentation, de relais d'alarme et de sorties de signaux sont effectuées sur 3
borniers montés sur une carte de circuit imprimé située dans le boîtier antidéflagrant.
3.2.1
Alimentation
Ne fournissez pas une tension supérieure à celle spécifiée dans ce manuel (la tension d'alimentation
est également indiquée près de la borne d'entrée de l'analyseur).
Bornes d'alimentation
Le circuit imprimé du boîtier antidéflagrant contient une barrière de sécurité intrinsèque qui limite la
puissance totale disponible pour l'analyseur dans le boîtier d'usage général.
Pour les modèles GPR-x800 AIS, la consommation d'énergie ne doit pas dépasser 28 W.
3.2.2
Alarmes
L'analyseur dispose de deux contacts de relais d'alarme.
Tableau 3 : Valeurs nominales des contacts des relais d'alarme
i) Type : SPCO (NO, NC et C)
ii) Valeur nominale des contacts, Max : 2 A, 250 V AC
iii) L'hystérésis est de 2 % du point de consigne
iv) AL1 et AL2 peuvent être configurés comme OFF, LOW ou HIGH.
ProcessSensing.com
Sch
mas 4. C
blage et connexions (mod
é
â
Valeur nominale du contact
du relais d'alarme : 3A @ 28
V AC ou
3A @ 28 V DC
Sorties (RS485 et 4...20
mA)
les AIS)
è
Relais 2 (NO)
Relais 2 (NC)
Relais 1 (NO)
Relais 1 (NC)
Bornes d'alarme
11
