3
Connexion
L'alimentation de l'analyseur doit être conforme aux spécifications ou aux marquages figurant sur le
boîtier de l'analyseur. Les câbles reliant l'analyseur à la source d'alimentation doivent être installés
conformément aux normes électriques reconnues.
Assurez-vous que le boîtier de l'analyseur est correctement mis à la terre et qu'il répond aux
exigences de la classification de la zone où l'analyseur est installé. Ne forcez jamais lorsque vous
retirez les câbles d'une borne de connexion.
3.1
Connectez votre alimentation (modèles IS)
Cette configuration est alimentée par une boucle ; elle nécessite une alimentation de 18...24 V DC sur
une boucle de 4...20 mA.

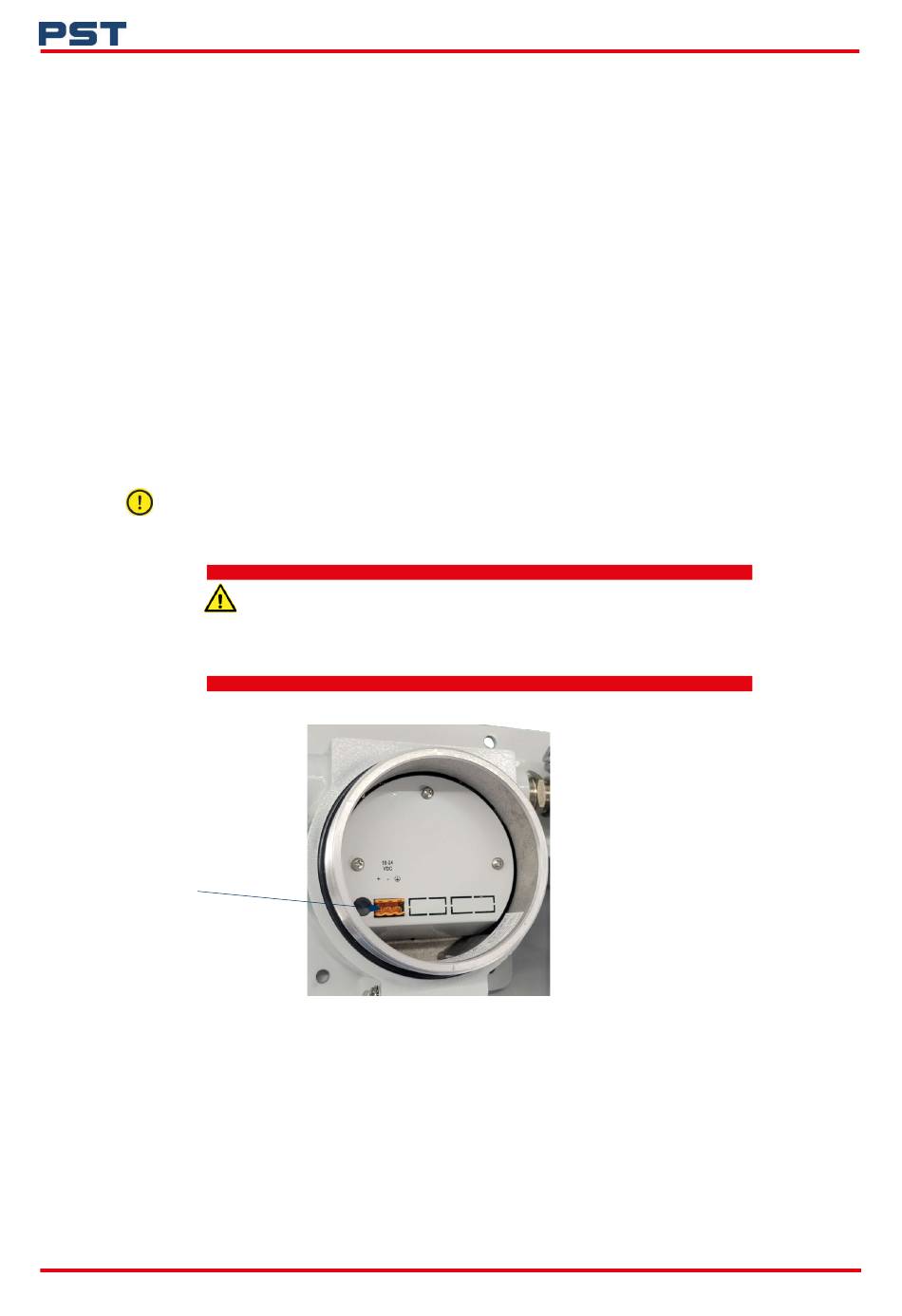

L'alimentation électrique est connectée via un bornier à 3 voies monté sur une carte de circuit
imprimé, qui se trouve à l'intérieur du boîtier antidéflagrant.
Ne fournissez pas une tension supérieure à celle spécifiée dans ce manuel et notée près de la
borne d'entrée de l'alimentation de l'analyseur.
électrique. Si une alimentation de ligne est appliquée à un analyseur
configuré pour l'IS, cela endommagera le circuit imprimé principal.
Bornes d'alimentation
La consommation maximale des analyseurs GPR-x800 IS ne dépasse pas 1 W.
10
N'alimentez pas le GPR-1800 IS ou le GPR-2800 IS en courant
Sch
mas 3. C
blage et connexions (mod
é
â
Manuel de l'utilisateur de l'analyseur d'oxygène
les IS)
è
