Annexe
FAQ (foire aux questions)
5.2.6 Groupe hydraulique pour les installations à alimentation
hydraulique ?

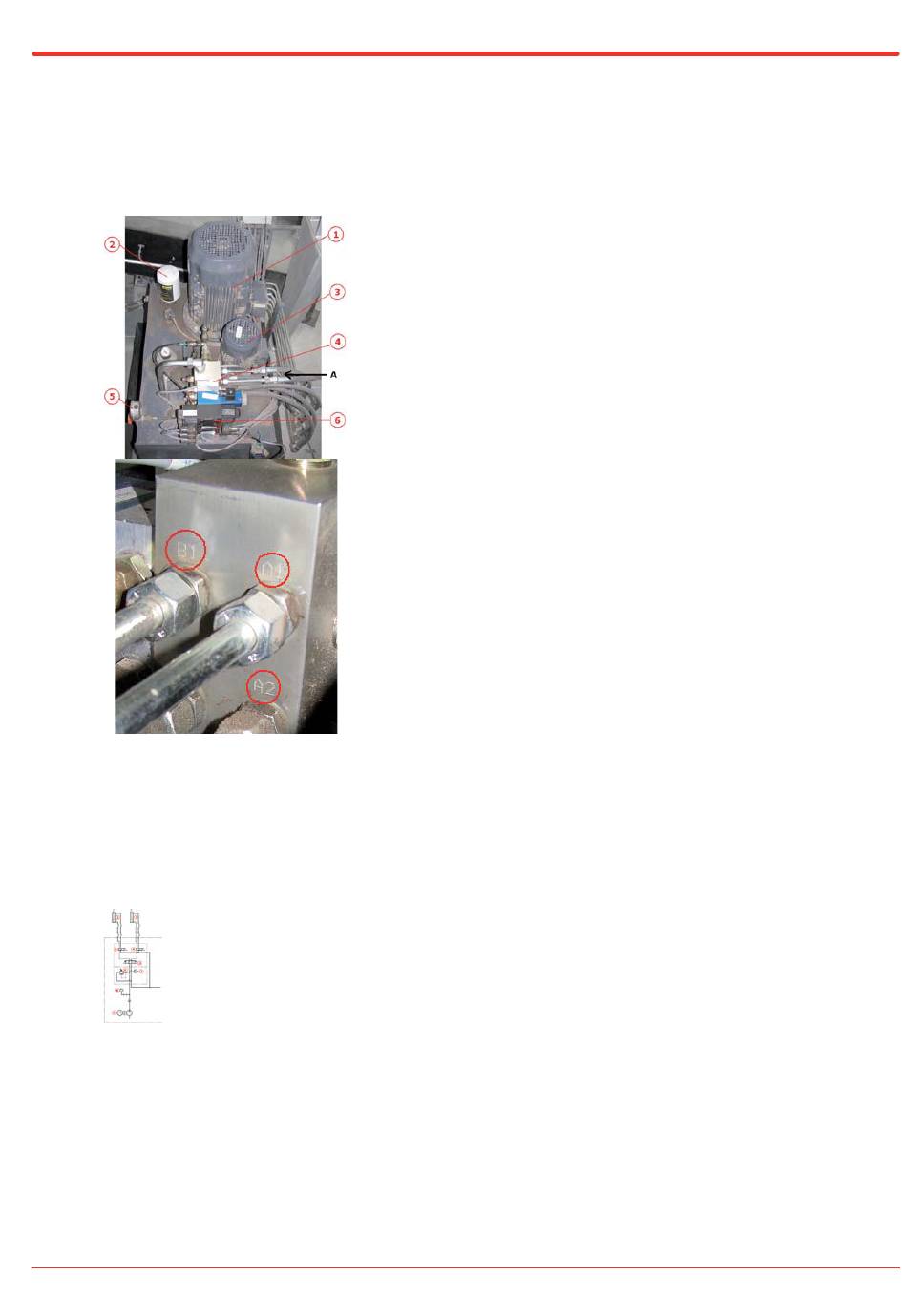

Les figures suivantes représentent le groupe hydraulique pour la chaudière à
alimentation hydraulique Lambdamat Kommunal.
Le schéma hydraulique suivant indique la structure schématique d'une installation à
alimentation hydraulique.
FRÖ L I N G H eizkes s el- und Behälterbau G es .m.b.H I ndus tries traße 1 2 , 4 7 1 0 G ries kirc hen
T el +4 3 (0 ) 7 2 4 8 6 0 6 - 0 Fax +4 3 (0 ) 7 2 4 8 6 0 6 - 6 0 0 info@ froeling.c om www.froeling.c om
1
2
3
4
5
6
A
1 Vérin hydraulique transporteur transversal
2 Vérin hydraulique chargeur
Distributeur transporteur transversal
3
0 = transporteur transversal fermé
1 = transporteur transversal ouvert
Distributeur chargeur
4
0 = alim. fermée
1 = alim. ouverte
Distributeur pour chargeur et transporteur transversal
E1 = alim. active
5
E2 = transporteur transversal actif
0 = circulation sans pression
6 Limiteur de pression
7 Pressostat
8 Soupape anti-retour
9 Moteur pompe
Pompe hydraulique pour chargeur et transporteur
transversal ou tiroir
Filtre à air
Pompe hydraulique grille mobile
Bloc de vannes
Manomètre de pression d'huile
Électrovannes pour la grille, le chargeur et le
transporteur transversal ou tiroir
La vue A représente les raccordements des
conduits hydrauliques
5
