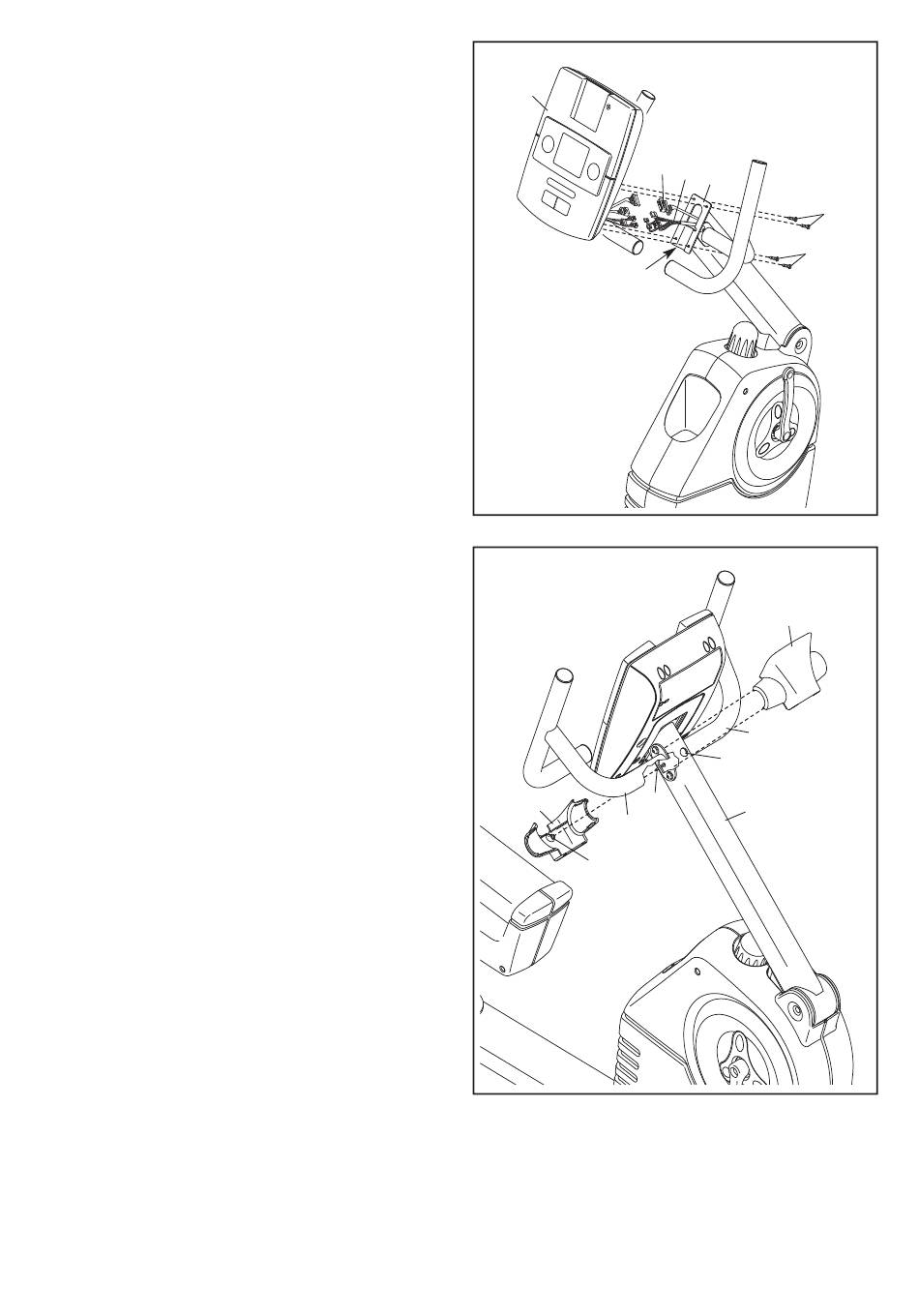

5. Pendant qu'une autre personne tient la Console
(4) près du Montant (2), reliez les groupements
de fils de la Console aux Groupements de Fils
(42, 43); veillez à relier le fil de la console
portant une étiquette au fil de jeu portant
également une étiquette. Enfoncez l'excédent
du fil vers le bas dans le Montant (4).
Conseil : ne coincez pas les Groupements
de Fils (42, 43). Installez la Console (4) sur le
Montant (2). Poussez la Console vers le haut
de sorte à introduire le bord inférieur du support
indiqué dans le dos de la Console. Veillez à
aligner les orifices de la Console et les ori-
fices du Montant.
Fixez la Console (4) au Montant (2) à lʼaide de
quatre Vis à Collerette de M4 x 16mm (80).
6. Remarque : le schéma à droite représente le
vélo d'exercice vu de l'avant.
Localisez l'orifice d'accès et la Vis de M4 x
8mm (92) dans le Montant (2). Remarque : s'il
ne s'y trouve pas une vis, utilisez la Vis de M4 x
8mm (92) supplémentaire de la trousse de vis-
serie.
Tenez le Couvercle Arrière du Montant (90) con-
tre le Montant (2) et les Guidons (59, 60).
Conseil : n'abîmez pas les Groupements de
Fils (non illustrés) à l'intérieur du Montant
(2). Introduisez un tournevis à pointe cruciforme
dans l'orifice d'accès et vissez la Vis de M4 x
8mm (92) dans le montant en plastique du
Couvercle Arrière du Montant (90).
Ensuite, tenez le Couvercle Avant du Montant
(91) contre le Montant (2) et les Guidons (59,
60). Enfoncez les languettes du Couvercle
Avant du Montant dans le Couvercle Arrière du
Montant (90).
All manuals and user guides at all-guides.com
8
5
4
43
Support
6
92
90
59
Montant en
Plastique
Évitez de coincer
les Groupements
de Fils (42, 43).
42
2
80
80
91
60
Orifice
d'Accès
2
