3 Planification et montage – Montage
Température
-50 °C
-40 °C
-30 °C
-20 °C
-10 °C
0 °C
10 °C
20 °C
M
ONTAGE DE LA SONDE DE
TEMPÉRATURE EXTÉRIEURE
14
M
ONTAGE DES SONDES
Les sondes correspondant au système hydraulique installé doivent
être montées et raccordées.
Pour connaître l'affectation des connecteurs et les sondes correspon-
dant à votre système hydraulique, consultez le schéma hydraulique
et le schéma des connexions situé au verso.
Assurez-vous d'utiliser les bons détecteurs (sonde de contact, plon-
geur, sonde de température extérieure). Une utilisation incorrecte
peut entraîner des messages d'erreur et ainsi des dysfonctionne-
ments du régulateur de circuit de chauffage.
À l'exception de la sonde de température des gaz de combustion de
la chambre de combustion (modèle NiCrNi), toutes les sondes du
HDG Control sont des PT 1000.
PT 1000
803,10 Ohm
842,70 Ohm
882,20 Ohm
921,60 Ohm
960,60 Ohm
1000,00 Ohm
1039,00 Ohm
1077,90 Ohm

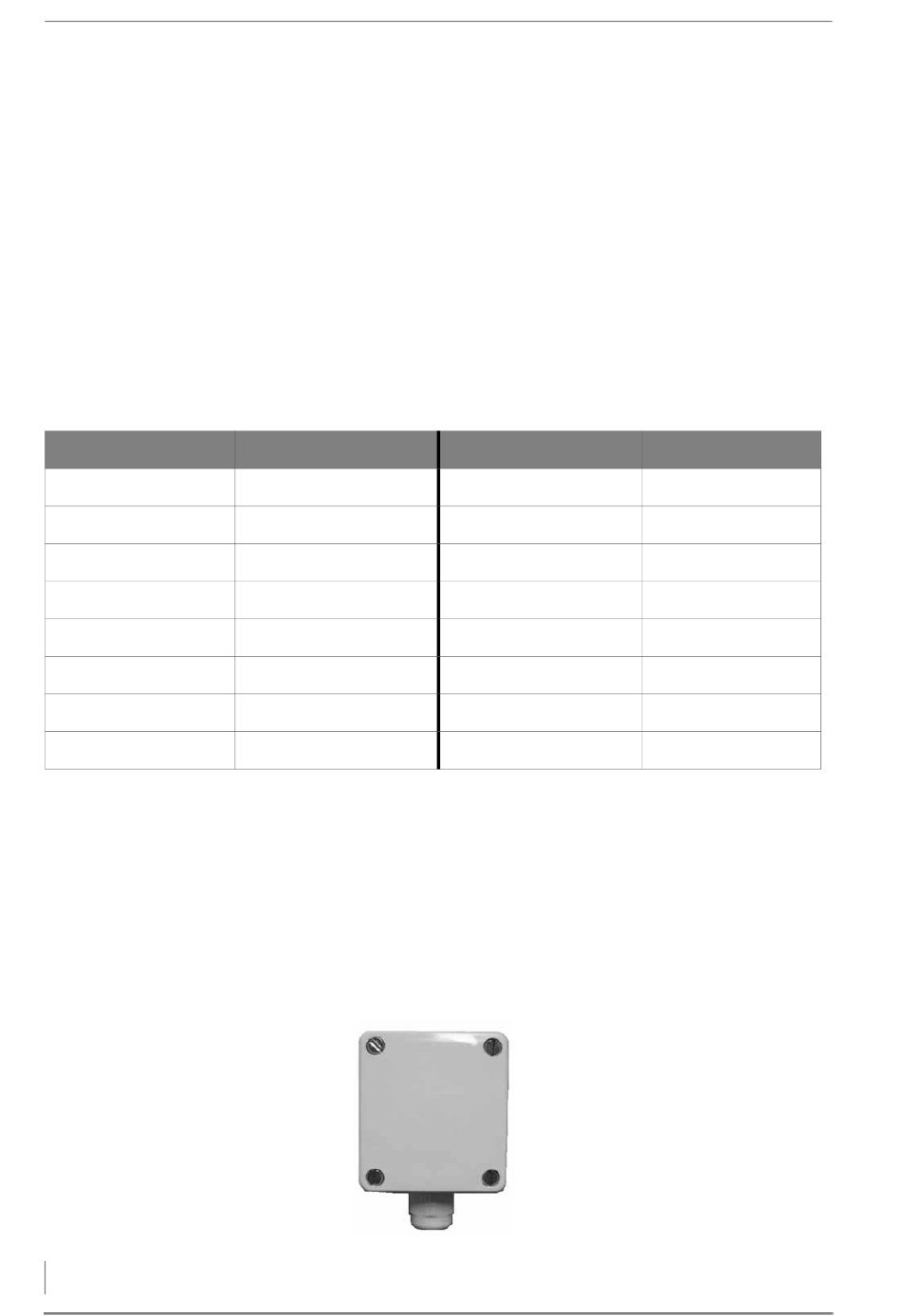

Tableau 3/2 - Courbes caractéristiques de la sonde PT 1000
La sonde de température extérieure doit être fixée à un tiers environ
de la hauteur du bâtiment (écart minimal avec le sol 2 m), du côté le
plus froid du bâtiment (nord ou nord-est). Lors du montage de la
sonde, il faut tenir compte des sources de chaleur externes qui pour-
raient fausser le résultat de la mesure (cheminées, air chaud prove-
nant de conduits d'air, rayonnement solaire, etc.). La sortie de câble
doit toujours être orientée vers le bas afin d'éviter que l'humidité n'y
pénètre. Pour l'installation électrique, utiliser un câble portant la
mention JYSTY 2x2x0,6 mm
Figure 3/1 - Sonde de température extérieure
Température
25 °C
30 °C
40 °C
50 °C
60 °C
70 °C
100 °C
150 °C
2
d'une longueur maximale de 50 m.
1.
Monter la sonde de tempéra-
ture extérieure, avec la sortie
de câble vers le bas, sur la
paroi à l'emplacement prévu.
PT 1000
1097,40 Ohm
1116,70 Ohm
1155,40 Ohm
1194,00 Ohm
1232,40 Ohm
1270,70 Ohm
1385,00 Ohm
1573,10 Ohm
