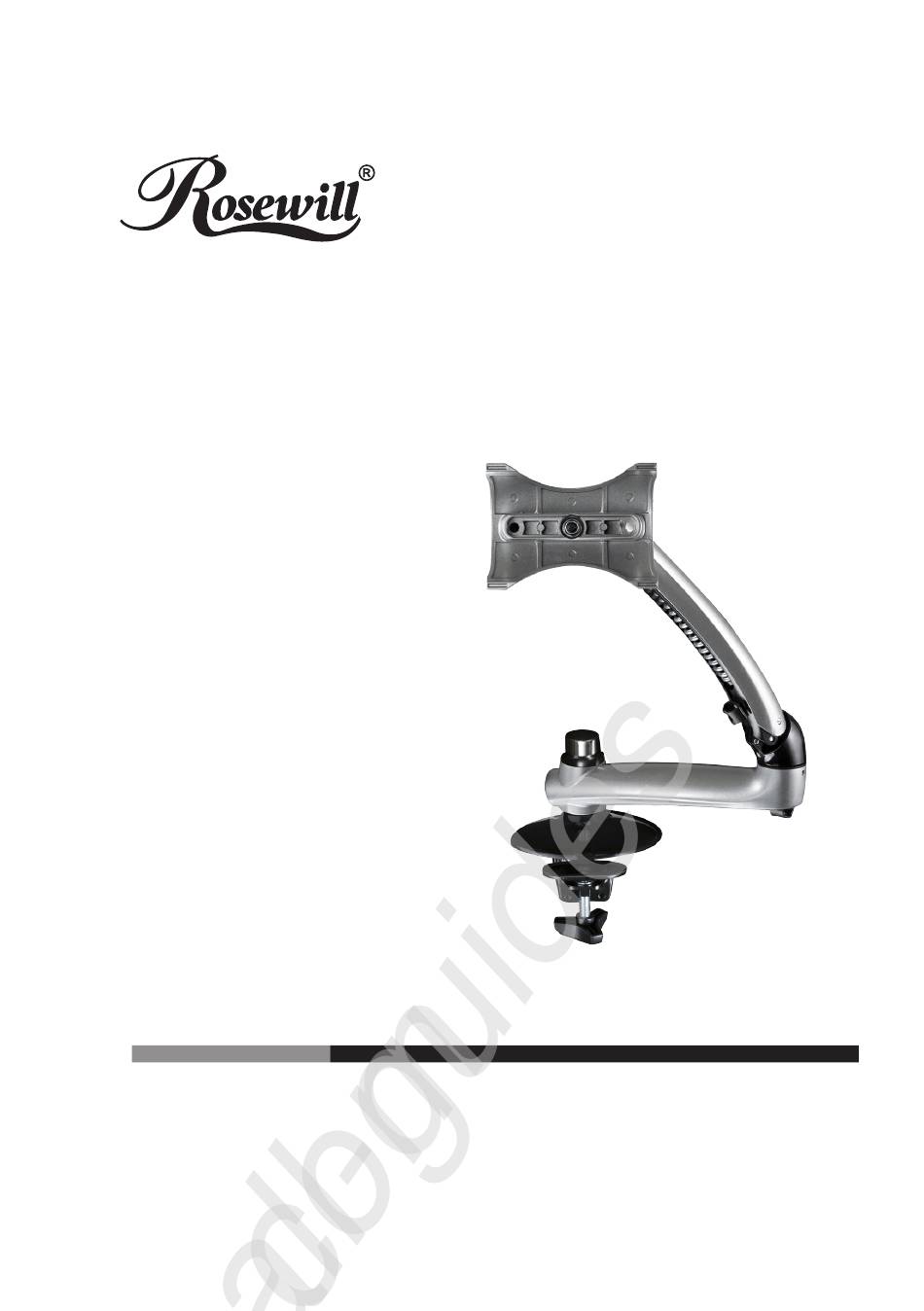

- Page 1 All manuals and user guides at all-guides.com Desk Mount Installation Guide RMS-SDM01 Rosewill Technical Support information 1-800-575-9885 Monday - Friday 8AM - 5PM PST techsupport@rosewill.com...
- Page 2 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Index ENGLISH 1 Package Contents ............1 2 Installation............. 2~10 3 Installation Guide for VESA ....... 11~13 FRENCH 1 Contenu de la boîte ..........14 2 Installation............16~23 3 Moniteur VESA trous ..........
- Page 3 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide ENGLISH Package Contents Part No. Part Qty. Sub-Part No. Sub-part Qty. Description Arm Set Desk Clamp Base Mounting Plate...
- Page 4 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Sub-Part Sub-part Part No. Part Qty. Description Qty. 2.5mm Allen Wrench 3mm Allen Wrench Adjustable Wrench 5mm Allen Wrench Torx Tool Monitor Screw Access Card Fixed Clip M6 x 5mm Socket Set Screw...
- Page 5 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Installation Step 1 : Carefully place the computer faced down on a flat surface to ensure not to scratch the display with the stand hanging over the edge. Lift the stand up to its highest point. Insert A-G card at slight upward angle until you feel the latch.
- Page 6 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Step 3 : Fasten the mounting plate on the iMac monitor by using the M3 screws. # Use A-E tool to fasten M3 screws iMac Monitor Original M3 screws x 8 Step 4 : Install C-A into four holes at the corners of 1.
- Page 7 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Step 5 : Fasten the arm set onto the mounting plate by using A-F screws. # Use A-D wrench for A-F screws...
- Page 8 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Step 6 : Fasten the desk clamp base on the edge of the desk. Step 7 : Insert B-D block into the desk clamp base, and fasten the block in the suitable position with B-E screw.
- Page 9 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Step 8 : Insert B-A clip into the curved notch of the arm connection set. Step 9 : Install B-C sleeve into the hole of the arm connection set. (Note the sleeve gap location)
- Page 10 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Note : After installation, please use A-C wrench to adjust the spring adjusting block tension based on the weight of the monitor. “H” is provided for the heavy monitor and “L” is provided for the light monitor.
- Page 11 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide ※ The distance of the arm extension is depending on the spring tension adjusted for different weights of monitors. [27.6±0.1] 700±2mm [21.3~23.6±0.2] 540~600±5mm [23.6~26.4±0.2] 600~670±5mm...
- Page 12 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Monitor Compatibility: Thunderbolt Display. # Below angles are estimated for general monitors. Actual angles would depend on the monitor in use.
- Page 13 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Installation Guide for VESA Sub-Part Sub-part Part No. Part Qty. Description Qty. VESA Mounting Plate M4 x 15mm Philips Screw M4 x 30mm Philips Screw M5 x 15mm Philips Screw...
- Page 14 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Step 1 : Use D-1 or D-2 screws for part 4, and use D-3 5mm or 10mm spacers between part 4 and the monitor. (Due to the various depths of the VESA holes, please determine and select...
- Page 15 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Step 2 : Fasten the 1 onto the 4 by using A-F screws. #Use A-D wrench for A-F screw...
- Page 16 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation FRENCH Contenu de la boîte No. pièce Qté no. pièce No. sous-pièce Qté sous-pièce Description Jeu de bras Base de fixation bureau Plaque de montage...
- Page 17 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Qté Qté no. sous- sous- Description pièce pièce pièce pièce Clé Allen 2.5mm Clé Allen 3mm Clé à molette ajustable Clé Allen 5mm Clé Torx Vis de moniteur Carte d'accès...
- Page 18 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Installation Étape 1 : Placer délicatement l'ordinateur face vers le bas sur une surface plane afin de s'assurer de ne pas rayer l'écran avec le support suspendu au-dessus du bord. Soulevez-le à son point culminant.
- Page 19 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Étape 3 : Fixer la plaque de montage sur le moniteur iMac à l'aide des vis M3. # Utiliser l'outil A-E outil pour f ixer les vis M3...
- Page 20 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Étape 5 : Fixer le jeu de bras sur la plaque de montage à l'aide de la vis A-F. # Utiliser la clé A-D pour la vis A-F...
- Page 21 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Étape 6 : Fixer la pince de bureau base sur le bord du bureau. Étape 7 : Insérez le bloc B-D dans la tige à la base de la fixation bureau et serrez le bloc sur la position souhaitée avec la vis B-E.
- Page 22 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Étape 8 : Insérez le clip B-A dans l'encoche courbée du jeu de bras. Étape 9 : Installez la manche B-C dans le trou du jeu de bras. (Notez l'emplacement d'espacement de la manche) Étape 10 :...
- Page 23 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Remarque : Après installation, utilisez la clé à molette A-C pour ajuster la tension du bloc d'ajustement du ressort selon le poids du moniteur. « H » est fourni pour les moniteurs lourds, et « L » pour les légers.
- Page 24 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation ※ La longueur de l'extension du bras dépend de la tension du ressort ajustée pour différents poids de moniteurs. [27.6±0.1] 700±2mm [21.3~23.6±0.2] 540~600±5mm [23.6~26.4±0.2] 600~670±5mm...
- Page 25 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Moniteur Compatibilité: Thunderbolt Display. # Les angles ci-dessous sont estimés pour des moniteurs généraux. Les angles réels dépendent du moniteur utilisé...
- Page 26 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Guide d'installation pour VESA Qté Qté no. sous- sous- Description pièce pièce pièce pièce Plaque de montage VESA M4 x 15mm vis Phillips M4 x 30mm vis Phillips...
- Page 27 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Étape 1 : Utilisez les vis D-1 ou D-2 de la partie 4, et utiliser des entretoises de 5mm ou 10mm D-3 entre le moniteur et la partie 4. (En raison des différentes profondeurs des trous VESA, choisissez les espaceurs et vis adaptés à...
- Page 28 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Étape 2 : Fixer le 1 sur le 4 en utilisant les vis A-F. # Utiliser la clé A-D pour la vis A-F...
- Page 29 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guía de instalación SPANISH Contenido del paquete Cantidad n.º N.º pieza Cantidad n.º pieza N.º subpieza Descripción subpieza Conjunto del brazo Base de pinza para escritorio Placa de montaje...
- Page 30 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guía de instalación Cantidad N.º Cantidad N.º n.º Descripción pieza n.º pieza subpieza subpieza Llave Allen de 2.5mm Llave Allen de 3mm Llave ajustable Llave Allen de 5mm Herramienta Torx...
- Page 31 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guía de instalación Instalación Paso 1 : Coloque el equipo con cuidado boca abajo en una superficie plana para garantizar que la pantalla no se raya con el pedestal colgando sobre el borde. Levante el pedestal hasta su punto más alto.
- Page 32 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Paso 3 : Fije la placa de montaje al monitor iMac utilizando los tornillos M3. # Utilice una herramienta A-E para apretar los tornillos M3 iMac moniteur Tornillos originales M3x 8 Paso 4 : Instale C-A en los cuatro orificios en las esquinas de 1.
- Page 33 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Installation Guide Paso 5 : Apriete el brazo en la placa de montaje utilizando el tornillo A -F. # Utilice la llave A-D para el tornillo A-F...
- Page 34 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Paso 6 : Apriete la abrazadera de escritorio base en el borde de la mesa. Paso 7 : Inserte el bloque B-D en el eje de la base de la pinza para escritorio y fije el bloqueo hasta alcanzar la posición correcta con el tornillo B-E.
- Page 35 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Paso 8 : Inserte la abrazadera B-A en la muesca curvada del conjunto del brazo. Paso 9 : Instale el manguito B-C en el orificio del conjunto del brazo. (Ubique el espacio del manguito).
- Page 36 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Nota : Una vez finalizada la instalación, utilice una llave A-C para ajustar la tensión del bloqueo de ajuste del muelle en función del peso del monitor. “H” indica un monitor pesado y “L” indica un monitor ligero.
- Page 37 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation ※ La distancia de la extensión del brazo depende del ajuste de la tensión del muelle en función de los diferentes pesos de los monitores. [27.6±0.1] 700±2mm [21.3~23.6±0.2] 540~600±5mm...
- Page 38 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Monitor de Compatibilidad: Thunderbolt Display. #Los siguientes ángulos están calculados para los monitores generales. Los ángulos reales dependerán del monitor que utilice...
- Page 39 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Guía de instalación para VESA Cantidad N.º Cantidad N.º n.º Descripción pieza n.º pieza subpieza subpieza VESA placa de montaje M4 x 15mm tornillo Phillips M4 x 30mm tornillo Phillips...
- Page 40 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Paso 1 : Utilice D-1 o D-2 tornillos de la parte 4 y D-3 espaciadores 5 ó 10mm entre la parte 4 y el monitor. (Debido a los diferentes niveles de profundidad del orificio VESA, seleccione los espaciadores y los tornillos adecuados para la instalación).
- Page 41 All manuals and user guides at all-guides.com RMS-SDM01 Desk Mount Guide d'installation Paso 2 : Apriete el 1 en el 4 mediante tornillos A-F. # Utilice la llave A-D para el tornillo A-F...
