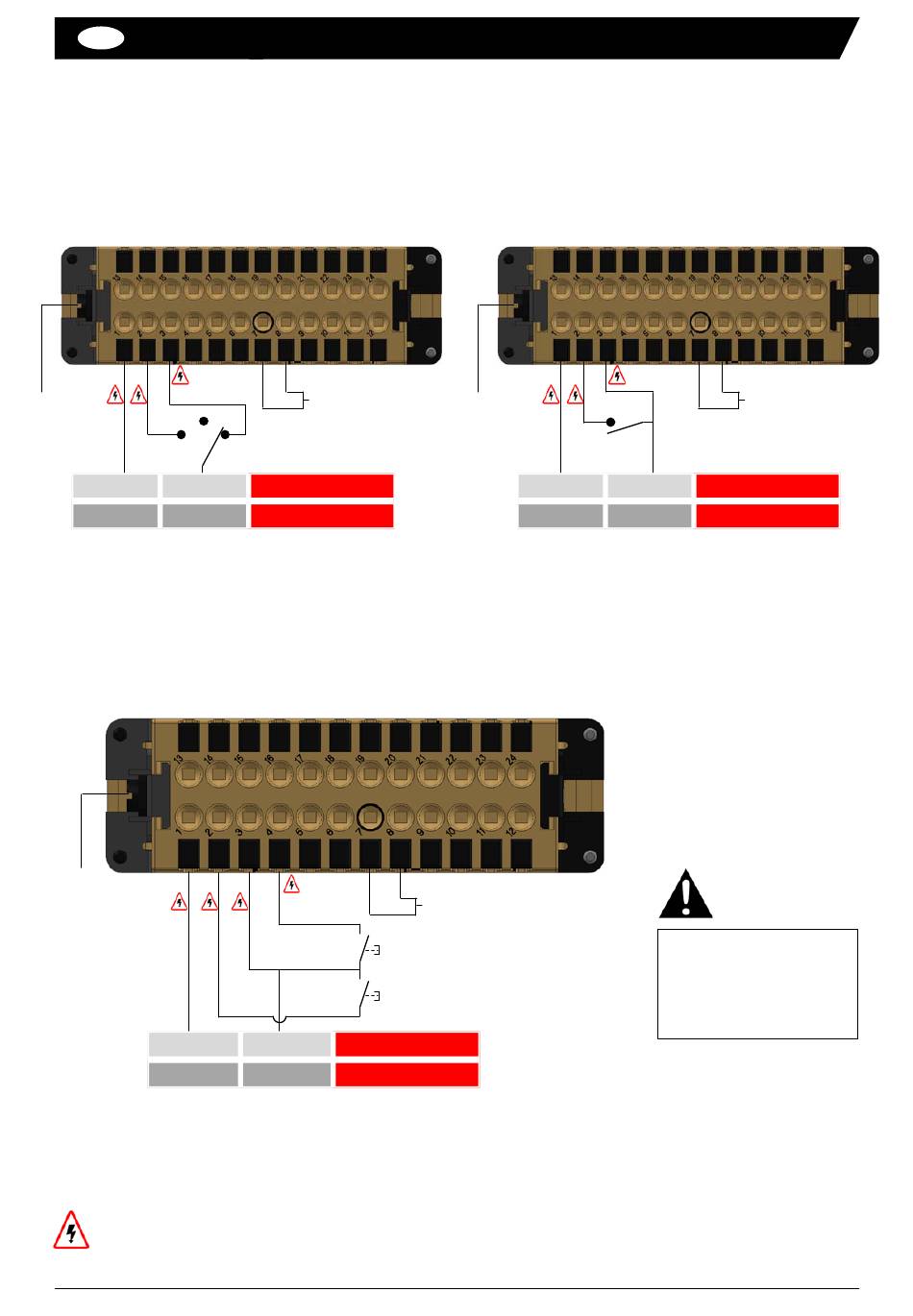

Elektrischer Schaltplan für Stellantriebe GBH
3-Punkt-Verkabelung
1
2 3
TP
PE
Öffnen
Neutral
Phase
-
+
4-Draht-Verkabelung Impuls
TP
1
2
PE
Neutral
-
De Erdanschlüsse (TP/PE) und 1, 2, 3 und 4 müssen über ein einziges Kabel erfolgen.
Spannung von 250V 50/60Hz (oder 300V DC) in diesen Klemmen ist möglich. Die anderen Klemmen werden von SELV versorgt.
DSBA3310 • Rév. 13/06/2023
7
8
Fehlerrückmeldung
(potentialfrei)
Schließen
AC 50/60Hz
DC
3
4
7
8
Impulse Schließen
Impulse öffnen
Phase
AC 50/60Hz
+
DC
AUF/ZU-Verkabelung
1
2 3
TP
PE
Öffnen
Neutral
-
Fehlerrückmeldung
(potentialfrei)
7
8
Fehlerrückmeldung
(potentialfrei)
Phase
AC 50/60Hz
+
DC
500ms
minimum zwischen
zwei Impulsen
