6.1 Circuit de chauffage
Module de sécurité et robinets à boisseau
sphérique
1.

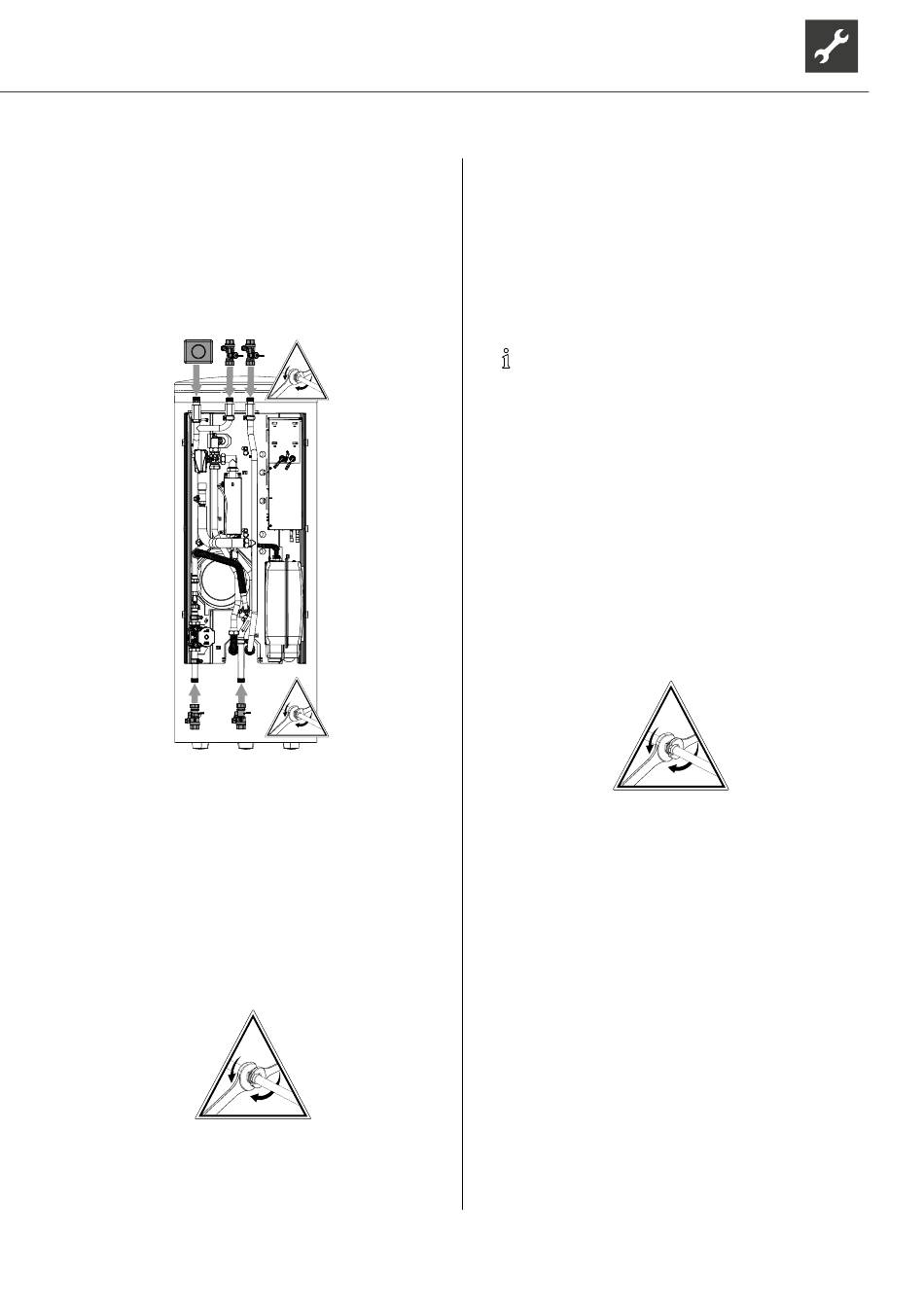

Prenez le module de sécurité et les robinets à
boisseau sphérique d'arrêt dans le kit d'acces-
soires et montez-les sur les raccords prévus. Utili-
sez les joints du kit d'accessoires.
2.
Évacuer l'écoulement de sécurité de la vanne de
sécurité vers les égouts par l'intermédiaire d'un si-
phon en entonnoir conformément aux normes et
directives applicables.
Le raccordement de l'écoulement de sécurité est
absolument nécessaire.
Entrée et sortie de l'eau de chauffage
1.
Établir la connexion hydraulique avec l'appareil.
2.
Établir la connexion hydraulique avec le circuit de
chauffage.
Position des connexions : « Schémas cotés »,
page 22
Sous réserve de modifications techniques | 83059300lFR | ait-deutschland GmbH
6.2 Vase d'expansion
Le vase d'expansion pour le circuit de chauffage est in-
tégré.
Fondamentalement, il faut toujours vérifier si le vase
d'expansion est suffisamment dimensionné pour l'ins-
tallation. Le cas échéant, un vase d'expansion supplé-
mentaire doit être installé par le client conformément
aux normes en vigueur.
REMARQUE
La pression d'alimentation des vases d'ex-
pansion doit être adaptée à l'installation (env.
0,5 bar sous la pression de remplissage de
l'installation) conformément aux normes en
vigueur (DIN EN 12828).
6.3 Raccordement hydraulique du
réservoir d'eau chaude sanitaire
Exécuter le raccordement du préparateur d'eau
chaude sanitaire selon les normes DIN 1988 et
DIN 4753, partie 1 (ou selon les normes et directives
correspondantes en vigueur sur lieu d'installation).
Position des connexions : « Schémas cotés »,
page 22
Il est interdit de dépasser les surpressions de service
indiquées sur la plaque signalétique. Monter le cas
échéant un réducteur de pression.
Le capteur pour la préparation d'eau chaude sanitaire
est déjà connectée au coffret électrique.
ATTENTION
La conductivité électrique de l'eau chaude sanitaire
doit être >100 µS/cm et correspondre à la qualité exi-
gée pour l'eau potable.
11
