8.

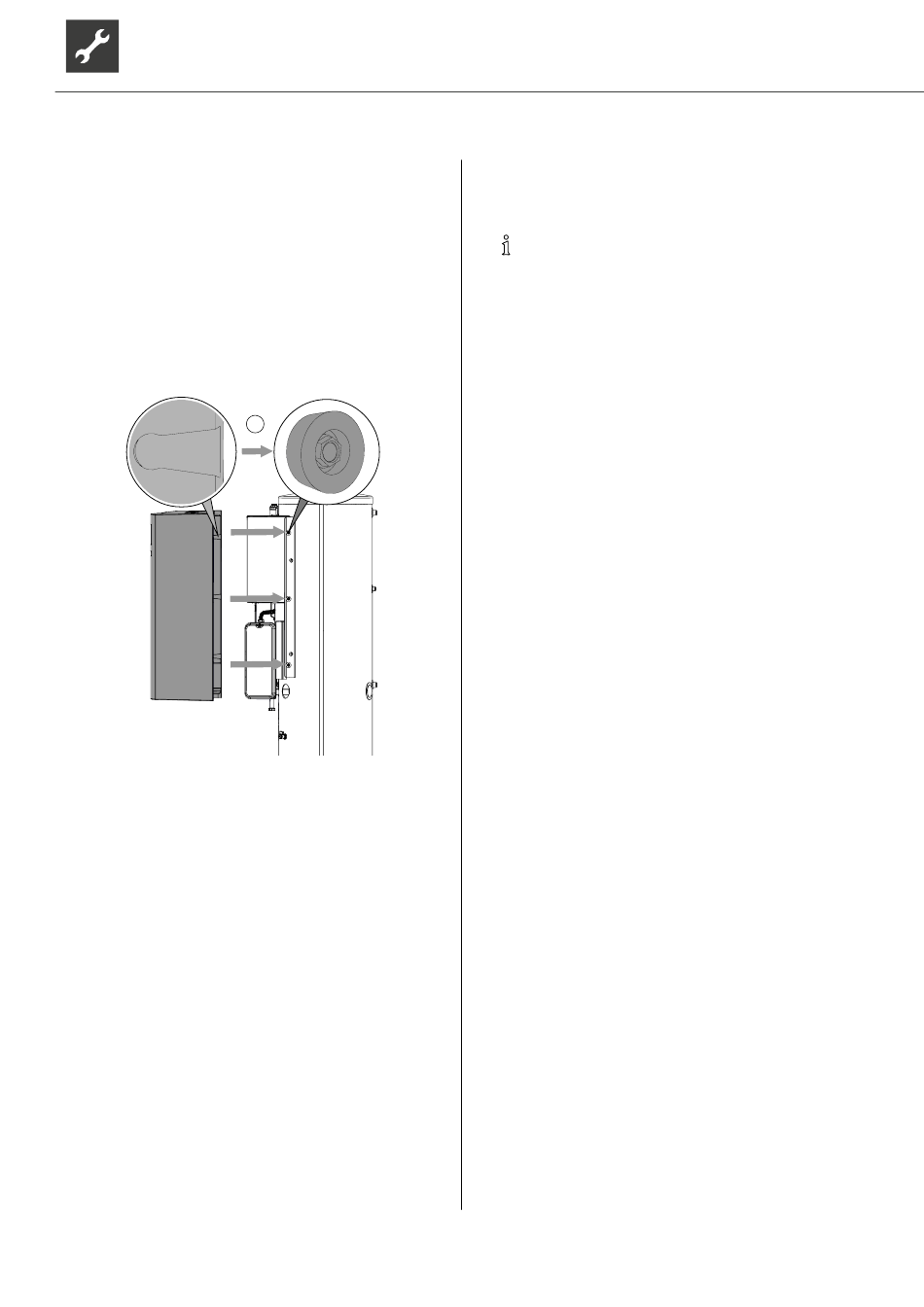

Faites passer le câble du capteur d'eau chaude
sanitaire (TBW) par son passe-fil dans le coffret
électrique et connectez-le.
Ouvrez et fermez du coffret électrique :
« Ouvrir le couvercle latéral du coffret élec-
trique », page 13
Bornes pour le capteur d'eau chaude sanitaire :
« Schémas des bornes », à partir de la page 28
9.
Si aucun autre travail hydraulique ou électrique
n'est effectué dans un premier temps, poser le ca-
pot sur le système hydraulique.
10
6x
Sous réserve de modifications techniques | 83059300lFR | ait-deutschland GmbH
6
Montage du système
hydraulique
REMARQUE
La soupape de sécurité intégrée ou fournie
a une tolérance de plus / moins 10 % sur la
pres-sion de réponse. Si les prescriptions,
lois, normes ou directives locales exigent une
plage de tolérance plus restreinte, la sou-
pape de sécurité doit être remplacée par le
client par une sou-pape de sécurité répon-
dant à ces exigences.
ATTENTION
Éviter les installations de chauffage ouvertes et / ou
non étanches à la diffusion d'oxygène.
Si cela n'est pas possible, il faut installer une sépara-
tion de système.
Selon le dimensionnement de l'échangeur de chaleur
et de la pompe de circulation supplémentaire néces-
saire, la séparation du système détériore l'efficacité
énergétique de l'installation.
ATTENTION
La saleté et les dépôts dans le système hydraulique
(existant) peuvent endommager la pompe à chaleur.
► Assurez-vous qu'un séparateur de boues air/ma-
gnétique est installé dans le circuit de chauffage.
► Rincez abondamment le système hydraulique
avant de raccorder la pompe à chaleur par voie
hydraulique.
ATTENTION
Endommagement des tubes en cuivre par une charge
non admissible !
► Protéger tous les raccords contre les torsions.
Les sections transversales et les longueurs des
tubes du circuit de chauffage ont des dimensions
suffisantes. Pour cela, tenir en compte impérati-
vement des conduites de raccordement entre la
pompe à chaleur et la station hydraulique.
La mise sous pression du circulateur permet d'as-
surer le débit minimal stipulé pour le type d'appa-
reil.( « Compression libre », page 21).
► Réaliser toutes les conduites de raccordement
hydrauliques sous forme de tuyauterie fixe et les
fixer au mur ou au plafond par un point fixe à une
distance maximale de 20 cm du centre du raccor-
dement de l'appareil concerné.
► Installer le purgeur dans le point le plus élevé du
circuit de chauffage.
► Retirer le capot à l'avant de la station hydrau-
lique( « 5.2.2 Aide au transport », page 7).
