Option 2 : câblage d'un cluster commuté
Les ports de données en option, les cartes NIC en option, les cartes mezzanine et les ports de gestion des
modules de contrôleur sont connectés aux commutateurs. Les ports d'interconnexion de cluster et haute
disponibilité sont câblés sur le commutateur de cluster/haute disponibilité.
Vous devez avoir contacté votre administrateur réseau pour obtenir des informations sur la connexion du
système aux commutateurs.

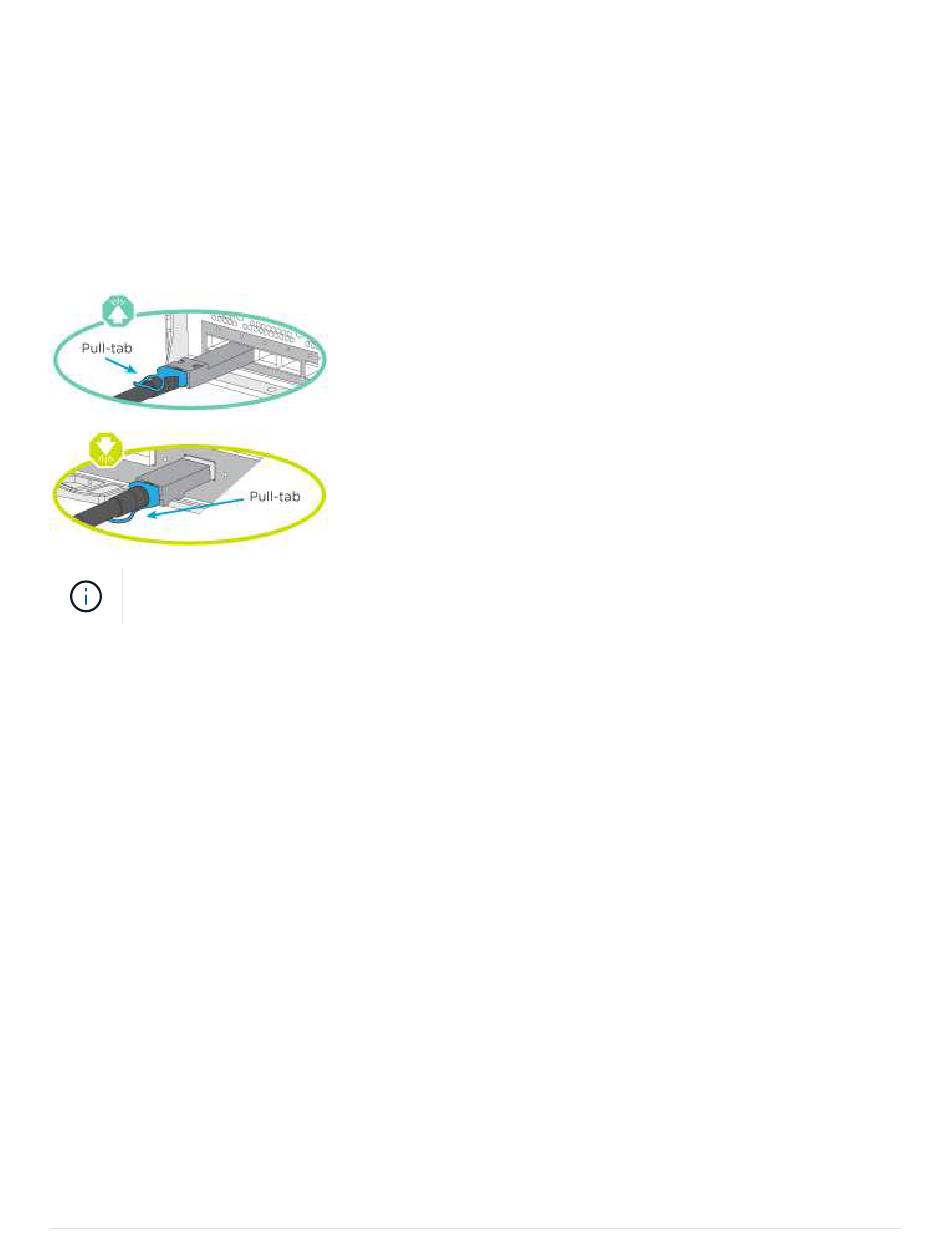

Veillez à vérifier le sens des languettes de fixation du câble lors de l'insertion des câbles dans les orifices. Les
languettes de branchement des câbles sont vers le haut pour tous les ports intégrés et vers le bas pour les
cartes d'extension (NIC).
Lorsque vous insérez le connecteur, vous devez le sentir en place ; si vous ne le sentez pas,
retirez-le, tournez-le et réessayez.
Étapes
1. Utilisez l'animation ou l'illustration pour terminer le câblage entre les contrôleurs et les commutateurs :
Animation - câblage commuté du cluster
6
