MANUEL DE L'UTILISATEUR
COMPREND: FONCTIONNEMENT, INSTALLATION ET ENTRETIEN.
LIRE ATTENTIVEMENT CE MANUEL AVANT D'INSTALLER,
Il incombe à l'employeur de s'assurer que ces informations seront lues par l'opérateur. Conserver pour toute référence ultérieure.
KITS D'ENTRETIEN
Reportez-vous au tableau de descriptions des modèles pour
faire correspondre les options de matériaux de pompes.
637427-XX réparation de la section du fluide (voir page 5).
637428 réparation de la section pneumatique (voir page 7).
DONNÉES SUR LA POMPE
Modèles . . . . . . . . . . . . Voir le tableau des descriptions de
modèles pour "-XXX".
Type de Pompe . . . . . Diaphragme métallique pneumatique
double.
Matériau . . . . . . . . . . . . Voir le tableau des descriptions de
modèles
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.61 lbs (2.54 kgs)
Pression d'air d'entrée maximale 100 psig (6.9 bar)
Pression d'admission de
fluide maximale . . . . . . . . . . . . . . . . . 10 psig (0.69 bar)
Pression de sortie maximale . . . . . 100 psig (6.9 bar)
Consommation d'air @ 40 psig . . . 1 cfm/ gallon (approx.)
Admission immergée
à débit maximal . . . . . . . . . . . . . . . . . 14.8 gpm (56.0 lpm)
Déplacement / Cycle @ 100 psig . 0.032 gal. (0.12 lit.)
Taille maximale des particules . . . 3/32" dia. (2.4 mm)
Limites de Températures Maximales (diaphragme / bille /
materiau de siege)
Hytrel® . . . . . . . . . . . . . . . . . . . . . -20° à 180° F (-29° à 82° C)
Polypropylène . . . . . . . . . . . . . . 32° à 175° F (0° à 79° C)
Santoprène® . . . . . . . . . . . . . . . . -40° à 225° F (-40° à 107° C)
PTFE. . . . . . . . . . . . . . . . . . . . . . . . 40° à 225° F (4° à 107° C)
Viton® . . . . . . . . . . . . . . . . . . . . . . -40° à 350° F (-40° à 177° C)
Données Dimensionnelles . . . . . . . . . . . . . voir page 10
Niveau de bruit @ 70 psig, 60 cpm . . . . . . 75.0 dB(A)
Les niveaux de pression acoustique de la pompe publiés dans cet
ouvrage ont été mis à jour pour refléter un niveau acoustique continu
équivalent (LA
) satisfaisant aux normes ANSI S1-1971, CAGI-PNEUROP
eq
S5.1, en utilisant quatre microphones.
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506
(800) 495-0276
FAX (800) 892-6276
arozone.com
POMPE A DIAPHRAGME DE 3/4"
1:1 RAPPORT, NON-MÉTALLIQUE
D'UTILISER OU DE REPARER CET APPAREIL.
© 2020
CCN 15275191
PX07P-XXX-XXX-AXXX
MODÈLE PD07P
MODÈLE PE07P

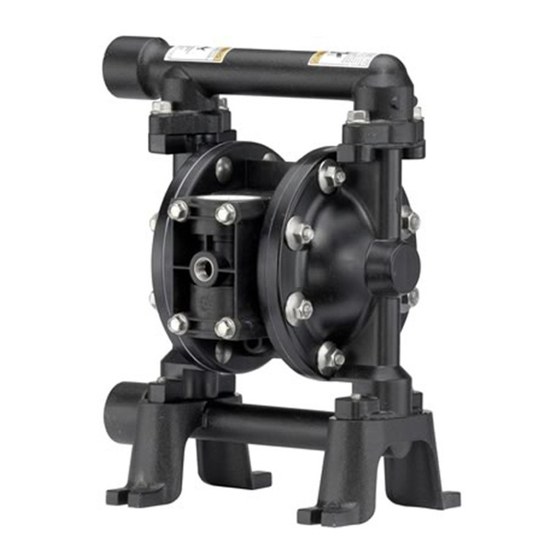

Figure 1
LIBÉRÉ:
2-16-07
RÉVISÉ:
5-29-20
(REV: N)
